许海涛，舒姗，蒋柳志，杨瑞，黄闱，马学林，王伟
云南电网有限责任公司红河供电局 云南蒙自 661100
摘要：电容式电压互感器就是利用电容器反比分压的原理，从而降低电磁式电压互感器一次绕组的电压，使电压互感器的体积大大减小，成本降低，占地面积也减小，高精度的CVT的出现，使CVT具有传统电压互感器的全部功能，实现一机多用，分压电容还可作高频载波通信设备的耦合电容，本期漏油情况分析的电容式电压互感器设计之初与阻波器和结合滤波器配套使用，因使用光纤后将高频设备拆除。
关键词：电容式电压互感器；漏油；
一、发现、处理过程
在日常巡视过程中发现110kV某花线A相线路TV底部二次接线端子盒内有油渗出，因设计原因电压互感器无油位观察窗口，无法观看油位用测温仪测量温差，检查后台机、测控保护装置未有异常信号发出，随即上报缺陷，将该间隔隔离，退出其重合闸连接片，并拆除了110kV某花线A相线路TV高压引流线后恢复该线运行，待备品到达时进行更换。
二、渗油成因分析
（一）出厂问题
互感器出厂时运输过程中颠簸，致使螺丝松紧不均匀，从而导致互感器外壳缝隙处渗、漏油，互感器出厂时外壳焊接有缺陷，焊缝、焊口有沙眼。如果是户外焊缝处有砂眼，因进行焊接处理，但是在焊接处理时要做好安全措施，以免引起着火或爆炸事故。属于螺丝松动缺陷的，因均匀的紧固周边螺丝，达到适当程度。防止只紧固个别螺丝，个别螺丝压得过紧，同时紧固螺丝时要防止扳手打滑碰伤瓷套管。
（二）季节气候
夏季温度升高，负荷增加互感器长时间运行，互感器过热，绝缘油温度升高，造成绝缘油膨胀从油位计处溢出漏油；春季或秋季预防性实验时，由于检修人员放油后放油阀紧固不合适，导致从放油阀处渗、漏油。
（三）日常运行
互感器大修时采用了劣质密封胶垫，由于互感器运行时间较长，密封胶垫老化，互感器一次、二次瓷套管有裂缝，或导电杆胶珠老化，运行维护人员检查不仔细，造成互感器长久失修。如果是胶垫、胶珠老化造成的渗、现象，就要进行大修，放油后更换合格的胶垫、胶珠，更换时要注意胶垫、胶珠的位置，防止胶垫、胶珠的滑落滚动。

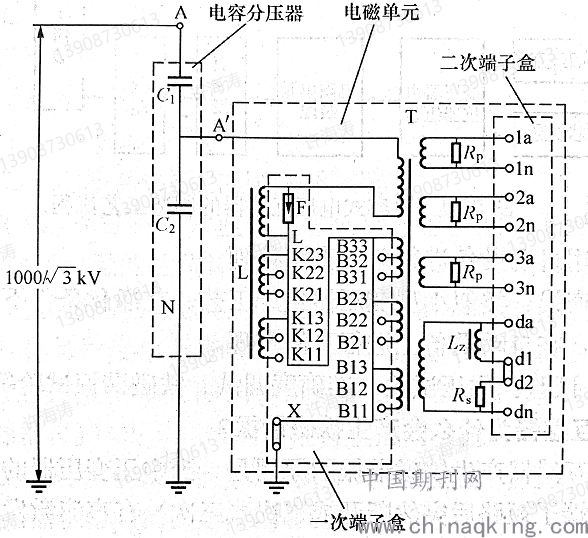

（四）TV二次侧未接地
.png)
电压互感器二次侧接地属于保护接地，为了防止一、二次侧绝缘损坏击穿，不使高电压窜到二次侧，对人体和设备造成危险，所以二次侧必须接地。
二次侧输出100V的电压，因接于能承受100V电压的回路里，其所通过的电流由二次回路阻抗的大小来决定，电压互感器本身是一个阻抗很小的电压源，正常运行时负载阻抗很大，相当于开路状态，二次侧仅有很小的负载电流。如果二次侧短路，负载阻抗为零或很小，二次侧通过的电流增大，将会造成二次侧熔断器熔断，仪表指示不正常、继电保护装置误动作。此设备原经结合滤波器接地，后结合滤波器拆除，未及时回复其二次接地，从而导致二次端子击穿，造成渗漏油情况发生。对于渗、漏油严重的互感器，要立即退出运行检修或更换，以免造成事故，影响电网的安全稳定运行，瓷套管裂纹处渗、漏油，最好是更换瓷套管，以彻底解决渗、漏问题。
三、对运行中的电容式电压互感器的监视内容
（1）对设备的渗漏油进行日常监视，重点是电容器的上下盖密封和电磁单元的上盖、出线盒。注意观察电磁单元的油位计，油面超过上限和低于下限都是需要处理的信号。油位过顶标示有内漏（电容器的油漏进电磁单元），电容器有缺油的可能。
（2）对CVT的分压器和电磁单元进行红外测温，这是早起发现故障的有效方法。
（3）采用电压比对的方法初步判断内部故障。比对的对象是变压器内同一相上各台CVT二次电压，发现异常再到CVT二次端子进行直接测量的比对。
（4）判断CVT内部是否发生铁磁谐振：听响声、比电压、看波形。
四、结论
综上所述,电压互感器内部严重缺油，若此时同步发生油位指示器堵塞出现假油位或与本设备相同无法查看油位，运行人员未能及时发现，会使互感器铁芯暴露在空气中，当雷击线路时，引起互感器内部绝缘闪络，将互感器烧毁爆炸。运行人员在日常巡视中应加强对于此类设备的巡视，多观察是否存在渗漏油情况。
参考文献：
[1]张全元.变电运行现场技术问答,2014（1）:189,193.
