谷军
陕西古建园林建设集团有限公司 717300
摘要：随着我国城市建设进程的加快，城市建筑变得越来越密集，建筑场地变得越来越紧张，在这种情况下，混凝土剪力墙结构就更多的应用到建筑中。鉴于剪力墙是一种可以抵抗水平位剪力的墙体，因此混凝土剪力墙结构成了民用建筑的主要承载结构之一。混凝土剪力墙结构当中最为重要的部位就是钢筋保护层了，能够保证其结构的安全性以及适用性，能够防止钢筋过早的锈蚀，延长其结构的使用寿命。然而，从当前的施工情况来看的话，剪力墙钢筋保护层的质量还是浮现出一些问题，所以说在根本上解决保护层的控制问题是非常的重要。本文就是在相关的规范以及标准的基础上，通过对理论的分析以及实际的调查资料的方法，对钢筋保护层的施工控制进行分析。
关键词：剪力墙；钢筋保护层；厚度控制
随着现代社会经济领域的快速发展，建筑业也得到了迅速发展，民用和工业建筑领域方面的钢筋混凝土结构也得到了迅速发展。在建筑中，钢筋和混凝土占据非常重要的位置。在我国的许多建筑物中，特别是在民用建筑中，大多数建筑物使用钢筋混凝土作为主要材料的结构体系。因此，钢筋混凝土保护层的厚度成为不容忽视的问题。钢筋保护层对钢筋混凝土结构起着十分重要的作用。适当的保护层厚度可充分实现两个优点，即保证良好的粘附性、耐火性和混凝土耐久性，同时充分发展钢筋的力学性能，以保证结构的承载能力。然而，在施工过程中，一方面，由于工人劳动素质相对于来说比较低，对质量认识不足，只想着要快点竣工，却忽视了质量方面的要求，绑扎部位往往偏离设计位置，导致保护层厚度过大或者过小，另一方面，由于钢筋定位的操作不当，导致保护层尺寸的偏差[1]。钢筋混凝土建筑中钢筋保护层厚度的控制精度对结构的承载能力和耐久性有很大影响。因此，必须大大加强施工过程中的质量控制和管理，以确保工程质量和建筑工程的正常使用。
一、钢筋保护层及间距控制分析
目前，在大多数工程中，钢筋的绑扎是按照钢筋的标准进行的，但在浇筑混凝土和其他作业过程中，钢筋会被破坏。影响钢筋保护层和距离不合格的原因主要有：（1）剪力墙截面尺寸不符合要求。如果剪力墙的横截面尺寸不是设计的结构尺寸，对于钢筋保护层不能得到适当控制，不可避免地会有更多的设计信息的差入。（2）对钢筋的成品保护不足。钢筋在施工过程中的破坏和弯曲。例如振捣器、工人的踩踏、混凝土压迫等。（3）没有进行绑定过程的有效控制，没有跟踪，没有绘制的点绑定，任意绑扎。（4）在混凝土浇筑过程中，现场看筋工人没有落实到位，看筋的效果在这个过程中没有起到任何作用[2]。
二、钢筋保护层在施工中存在的问题
（一）采用的垫块形式繁多
目前，水泥砂浆垫块和钢筋马凳主要用于施工中的板加固，砂浆垫块和塑料的垫块其实最主要的还是用在墙和柱方面，再就是在这个主筋上面来焊接一些短钢筋，砂浆垫块最主要的还是用于梁。那么这些垫块和短钢筋一般就是在现场来进行制造的，或者由现场废弃的钢筋制成。制造过程在很大程度上由工人自己控制，导致生产的垫块在尺寸、规格、强度、厚度和其他方面存在许多类型和很大差异。近年来，塑料垫块也很广泛的应用在实际工程项目中，塑料垫块虽然是工厂化生产，尺寸较统一，但是由于各地对垫块的形式标准没有统一的认识，致使塑料垫块的普遍性和通用性不强。
各种垫块都有缺点。砂浆垫块在进行施工的过程当中是非常容易断裂以及移动的，在进行焊接钢筋主要就是用于定位保护层的厚度。这样的方法在保证了保护厚度方面可以说是非常的有效，但是它忽略了作为垫块的短钢筋脱模了之后就会完全的露在外面，在外部环境的干扰之下更加的容易生锈，使得锈胀所有的压力会加速保护层混凝土的开裂，使受力钢筋的腐蚀提前开始，加速其发展；塑料垫块对混凝土粘附性差，如果时间过长，会发生脆性开裂。
（二）施工操作中随意性大
在施工过程中，由于没有统一的浇筑标准，垫块的浇筑相对随意，导致混凝土构件有的部位多，有的部位少。如果垫块间距较小，则在400-800mm处放置一个垫块；如果间距较大，则在1500mm-1800mm之间放置一个，这并没有发挥其应有的作用。工人们对垫块注意不够。又因为施工的人员在进行浇筑混凝土的时候操作不是很到位，垫块就会经常的来改变其位置。比如说，垫块会因振动器的碰撞或者是钢筋矫正而有了损坏或者是移动的话，已经坏了的垫块却并没有及时的更换。
（三）质量管理不严格
垫块的强度以及厚度是没有一些详细的检测指标的，这样的话责任就没有办法来很好的落实，相关的工作工种没有相互进行监督和检查。如果生产工人对垫块的质量不够重视，垫块的强度就无法保证。有些工人不知道垫块的厚度和放置方法。隐蔽工程专业检查验收往往忽视垫块及其安装质量。混凝土工人只是浇筑，不管垫块是否合格。这些在混凝土浇筑后很难找到。有些在浇筑过程中已经移位或脱落，但会直接影响工程的施工质量。
三、钢筋保护层控制措施
（一）楼板钢筋保护层控制措施
底板的钢筋是由水泥砂浆垫块拉来进行不断的调整和控制的，那么垫块的厚度其实就是保护层的厚度[3]，在整体的强度方面的话是不会小于m15，垫块是要从梁缘的首排钢筋来开始进行设置，其中的间距就是没1m就设立一个，呈梅花状排列，并用铁丝和钢筋绑扎牢固（如下图所示）。
.png)

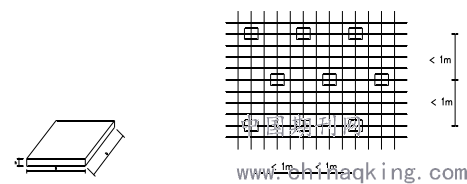

图2-1垫块形状、垫块布置图
.png)

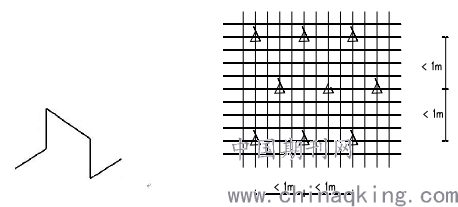

图2-2钢筋马凳和垫块布置图
（二）钢筋绑扎施工
（l）在绑扎钢筋之前，在预留立筋这一方面，必须对其进行调整、校正，在绑扎钢筋位置出现偏差之前就需要调整到位。（2）由于剪力墙墙体与水平钢筋之间的距离以及钢筋的保护层都取决于它们，也就是竖向梯形筋以及“n”型內撑筋，可以直接沿着梯型钢筋上的梯档筋进行剪力墙墙体钢筋的布置。梯形绑扎要求水平垂直，可用于绑扎钢筋或安装临时支撑，垂直于同一层标高的梯形钢筋。垂直梯形钢筋的距离不超过2米，每堵墙不小于2个，水平梯形 钢筋位于板的上部200毫米位置，沿墙的长度，梯形钢筋的布置应避免在钢筋重叠长度内。（3）剪力墙墙体钢筋。在进行墙体钢筋的绑扎之前，在其两侧需要打上双排脚手架，在1.8m的高度，在上面全铺着脚手板，使操作人员有良好的工作条件。在墙壁的顶部角上放有一个梯形骨架，用于墙壁的钢筋，垂直和水平的钢筋绑扎相对简单.不需要划分钢筋之间的距离，不需要将每一根肋骨垂直和水平的钢筋挂在一起，以便拉出通线，而要直接将钢筋与梯形连接起来，先将所有垂直钢筋绑扎，再根据根部将水平钢筋绑扎，施工时应注意与其紧贴。（4）暗柱钢筋的绑扎，在柱子上、下箍底部加密，加密区的长度和箍筋之间的距离必须符合设计要求。墙体钢筋网绑扎，即可添加“n”型內撑筋及水泥撑棍和塑料夹扣，肋骨间60毫米与集材配置的内部耦合，用墙把钢筋拴在绑线上，用水泥棒拴在十字叉点位置上。
参考文献：
[1] 董永红. 对钢筋混凝土剪力墙结构施工质量控制技术的研究[J]. 建筑工程技术与设计, 2018, 000(020):1737.
[2] 丘华生, 赵国森. 一种墙厚及剪力墙钢筋角钢定位装置的运用[J]. 住宅与房地产, 2018(3).
[3] 拓万明. "江元隆府"一期项目工程剪力墙模板施工方案设计[J]. 工程技术(全文版), 2016(8):00077-00080.
作者简介：谷军，1990.04.08，男，陕西省榆林市定边县，汉，大学本科，项目技术负责人，陕西古建园林建设集团有限公司，研究方向：建筑工程。
