杨永勋
中铁九局集团第七工程有限公司
摘要：目前，我国铁路事业发展迅速，轨道铺设长度逐年增加，一些传统工法已无法满足当今的施工要求，因此需要我们对传统工艺进行改革创新。
关键词：铁路、长轨、推送
1 引言
首次在无砟轨道施工中提出以T11长轨车为基础，改造后将长轨一次推送入槽的施工技术，铺设长轨前不用预先铺设工具轨，解决了长大隧道工具轨转运困难的问题。
在有砟轨道施工中，工具轨铺设完成线路道床捣实后，可以提前拆除工具轨用以铺设后续线路，换铺长轨前以少量工具轨循环使用可以完成全线的上砟整道，并且不影响施工进度，大大降低成本。
较传统的人工换铺长轨，用T11长轨车将长轨一次放送入槽，施工效率大大提升。
采用该方法铺设长钢轨，除运输长轨的T11长轨车外需额外配套长轨推送车、长轨牵引车、顺坡架等设备。
2 适用范围
适用于铁路工程有砟及无砟轨道长轨铺设。
3 工艺原理
长轨条由焊轨厂用T11长轨车运输到待换长轨地点，利用滚筒和车上自带动力轮（输轨机）进行长钢轨一次推送入槽作业。
4 施工工艺流程及操作要点
4.1施工工艺流程
.png)

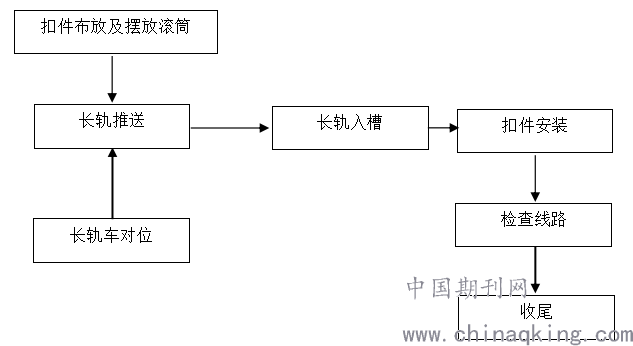

图4.1-1工艺流程图
4.2施工操作要点
4.2.1 扣件布放及摆放滚筒
提前安排人员将扣件按照规格型号放置在支撑垫块两侧。由技术人员提前确认施工区域后，摆放滚筒，滚筒沿线路方向7m一处，置于相邻枕木之间，与承轨槽处于同一直线。（特别说明：长轨车卸口至钢轨入槽段每根枕木空放置一个滚筒，保证长轨能顺利过渡，并且不损伤车辆）。
由于长轨车卸轨孔位于已铺线路外侧，卸轨口至钢轨入槽间设置过渡段，逐渐减小两轨距离，使长轨逐渐滑入承轨槽。为保证长轨顺利过渡，过渡段滚筒适当加密，且滚筒放于枕木头外侧。
4.2.2 长轨车对位
在距离铺设线路末端（施工区域）25米处，实行一度停车，再缓慢对位。列车最后停止位置距离铺设线路末端15米，列车停稳后，安排人员上好铁鞋，并且机车不熄火，以便保证车辆不溜逸，长轨车负责人通知解锁钢轨。
.png)
图4.2.2.1长轨车对位
4.2.3长轨推送
1）卷扬机操作人员于运轨车上，准备好钢丝绳和卡具，并将卡具卡在距钢轨轨头约2m的位置。
2）卷扬机操作人员启动卷扬机开始拉轨，拉轨过程中观察长轨走行情况，并观察横梁高度和长轨之间的高度差，要求输轨人员将横梁高度调整到与长轨高度一致。
3）长轨进入输轨机后，卷扬机操作人员关闭卷扬机，并取下拉轨卡具，然后通知输轨人员进行输轨作业。
4）输轨人员使用液压拨轨装置将长轨拨至输轨机滚轮下方，并利用压轨油缸将长轨压紧，然后启动输轨机，低速将长轨输送至作业尾车卸轨孔道。如果长轨在作业尾车卸轨孔道的高低位置不合适，调整作业中车卸轨导槽中各滚轮距地板面的高度，合适后将定位螺栓紧固。
5）第一根长轨的尾端走出输轨机后，将第二根钢轨前端输送至距第一根尾端处，第二根长轨端头通过输轨机后，拉轨人员指挥我部人员安装鱼尾板，并对安装质量进行检查。
6）长轨推送至作业尾车的龙口处时，通知输轨人员暂停输轨，将梭头安装在长轨端头。
7）锁头安装完成后，通知输轨人员继续低速输轨，同时调整轨枕端头上的滚筒位置，确保长轨不撞击轨枕，长轨端头越过作业端部后，操作拨轨器，确保钢轨不擦伤列车枕簧。
4.2.4长轨入槽
1）使用撬棍将长轨端头向承轨槽方向撬动。直至长轨端头到达轨枕螺栓上方，暂停输轨，人工将长轨端头撬入承轨槽中。
2）工人手持引轨撬棍，通知继续输轨，跟随长轨前进，控制长轨前进方向，确保长轨在直铺滚筒上运行。同时观察长轨前进方向情况，并用对讲机与输轨操作人员通话，指挥输轨速度。
3）长轨尾端到达工程线前端0～200mm位置，停止输轨。如果长轨尾端与工程线钢轨端头距离过大，安装拉轨卡具，使用手拉葫芦，调整轨缝。
4）由于推送车与线路末端有约15m的距离，推送车无法一次推送钢轨到位。利用鱼尾板将长轨与下一根长轨相连，通过对后一个钢轨的推送，来保证第一根钢轨就位。待第一根长轨直铺完成后，使用输轨机将第二根长轨回收到输轨槽中。
5）采用人工或液压起拨道机将长轨顶起后拆除直铺滚筒，将长轨落入承轨槽内。
6）最后一根长轨尾部离开输轨机后因无后续钢轨连接往前顶推，因此尾部有35m左右无动力，此时需启动内燃机车往前运行，让T11车内无动力的35m钢轨从车内滑槽向线路上滑落。
7）长轨端部安装拉轨卡具，使用手拉葫芦，利用轨下滚筒，将长轨往前拉运35m，以便和上一对长轨相接。
4.2.5扣件安装
长轨落槽后，立即临时连接钢轨扣件，直线段每5根枕木连接1套钢轨扣件，曲线地段每3根枕木连接1套钢轨扣件，接头前后各两根轨枕的扣件必须安装齐全。记录下此时的轨温，为锁定提供依据。
4.2.6 检查线路
1）铺设完成后，由施工负责人安排人员对线路锁定情况进行检查，并将滚筒及梭头等机具回收。车辆动车前必须确认拆除铁鞋。
2）长轨运输列车通过后，补扣件组上齐全部扣件，并调整轨距、水平、高低，满足工程线运输要求。
3）从钢轨对接处将地面滚筒收集车置于刚铺设的钢轨上，将地面滚筒放到地面滚筒收集车上，运输至下对待铺长轨处散放地面滚筒。
4.2.7收尾
完成一列长轨放送施工后，施工负责人下达收尾命令，施工各班组立即着手施工收尾工作。清理线路上各种工机具、线路料及各种杂物。现场安质员对线路安全状况进行检查，确保施工线路段工完料清，并向施工负责人汇报检查情况，发现问题必须及时处理，不留后患。施工负责人检查确认收尾工作结束后，下达退场命令，长轨列车返回。
参考文献：
《客货共线铁路轨道工程施工技术指南》TZ 201-2008；
《无缝线路铺设及养护维修办法》TB/T2098-2007；
《铁路轨道工程施工质量验收标准》TB10413-2003。
