摘要：在中山万科翡翠花园项目使用了一种安全环保高效的销键型脚手架，整个脚手架在搭设过程中使用树脂材质的锤子轻敲安装或拆卸，敲打次数少，操作简单，工人作业负担降低，工作效率提高；同时使用树脂材质锤子作业，噪音量减半；各构件连接均采用锁销连接，保障了脚手架体系的安全，锁销锁紧状态目视辨识度高，一目了然，大幅度减少了验收流程，安装和拆除过程立面防护均高于工人作业面，保障了工人安全；该脚手架的运用，将很大程度降低施工过程安全隐患，提升建筑行业安全性。
关键词：标准化构件；销键型锁紧方式；目视验收；安全环保高效；防护高于作业面
0、引言
脚手架是建筑工程普遍使用的一种操作防护设施，为工程施工提供了操作平台和安全防护。在建筑施工过程中，常规外脚手架采用扣件式脚手架，通过钢管和扣件搭设成架体，在建筑工程外侧临边形成操作防护架体。建筑业属于密集型劳动力作业的行业，扣件式外脚手架搭设需多人配合，耗费人力资源；零散构件多，搭设效率低，耗费工期；搭设时敲击噪音大，不利于环保；工人搭设过程中安全风险大。
随着行业不断发展，建筑行业施工技术也不断更新，国家住建部也在不断推广建筑业实用新技术，并颁发了《建筑业10项新技术（2017版）》，鼓励行业各单位广泛应用新技术。《建筑业10项新技术（2017版）》中模板脚手架技术，其中推广应用中的销键型钢管脚手架安全可靠、稳定性好、承载力高，我司结合国内外发展情况和项目实际，在项目实施过中，对一种安全环保高效的销键型脚手架施工技术进行了研究和实践，极大提高施工现场作业效率，提升现场安全文明施工形象，保障了工人安全，提升了建造品质。
1、工程概况
中山万科金域城东花园（1-4标段）项目，位于中山市东区博爱七路，项目占地面积3.1万平方米，总建筑面积约10万平方米，包含1#~23#楼共23栋主塔楼，地上11\15\17层，本项目为装配式住宅项目，除1#栋外其余均为联排住宅。根据公司技术部科技转化的部署，在10#11#栋联排采用一种安全环保高效的销键型脚手架施工技术，根据现场实际条件，制定专项施工方案，经专家论证后实施。
2、脚手架组成

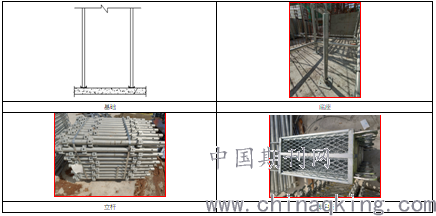

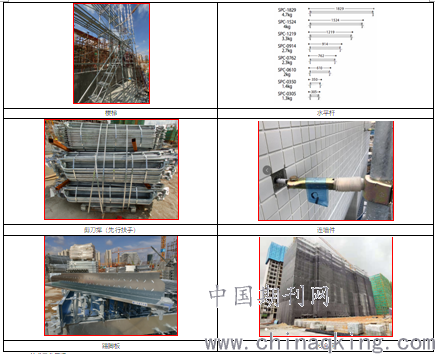

本项目使用的销键型外脚手架部件构成，由专用底座、立杆、横杆、楼梯、脚手板、剪刀撑、连墙件、踢脚板、安全网等构成，各部件均为标准化专用构件，与传统的扣件式脚手架不同，现场通过销键型锁紧方式搭设成整体，工人仅需要树脂材锤子即可完成安装。
3、技术工艺原理
（1）立杆的销键连接
立杆标准尺寸450、900、1350、1800、2700、3600，由本体管和插入管构成，本体管规格φ48.6×2.4，插入管规格为φ41.9×2.8，本体管与插入管套接接长，在本体管上有旋钮插销与插入管预留洞插销连接，保证立杆的稳定连接。
.png)
图1 插入管预留洞 图2 本体管旋钮插销
（2）横杆与立杆的连接

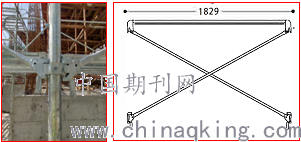

横杆采用φ42.7×2.3钢管；标准尺寸SPC-1829、SPC-0610、SPC-1524、SPC-0305、SPC-1219、SPC-0914、SPC-0762，两端防脱用楔形插销，插销与立杆扣口锁定固定，专用插销安装完成即锁死，拆除需用树脂锤从下向上打开锁销方可拆除横杆，安全可靠。
.png)
图3 现场安装图 图4 锁销安装图
（3）脚手板与横杆连接
横杆与脚踏板连接方式采用活动式双孔圆弧卡扣，安装时活动扣上提，安装后放下卡住横杆。在外力作用下，踏板直接从上往上提起，活动卡将与横杆扣紧，无法拆卸。如要拆卸，必须把活动卡打上去的同时，把踏脚板往上提，方可拆卸。由此确保了安装、拆卸简单的同时，又确保锁紧状态的安全可靠。
.png)
图5 脚手板构造 图6 脚手板现场安装图
（4）踢脚板与立柱连接
踢脚板与立杆采用卡扣+压杆方式固定。安装时打开压杆，按立杆纵距选择踢脚板，卡扣由里向外，踢脚板放置稳定后，压杆扣回即可。由此确保了安装、拆卸简单的同时，又确保锁紧状态的安全可靠。
.png)
图7 踢脚板大样图 图8 踢脚板现场安装图
（5）斜拉杆、剪刀撑（先行扶手）与立杆固定
剪刀撑（先行扶手），标准件由扶手管STK400/Φ27.2×1.9和上、下楔形插销组成，剪刀撑从底部边角开始每步立杆纵距（每跨）都设有剪刀撑（先行扶手），斜杆与地面的倾角在45°~60°之间。剪刀撑（先行扶手）与立柱采用扣爪与立杆扣连接，此时该部位处于锁紧状态，如需拆除，只能从锁销下方斜向上敲击松动，方可拆除。由此确保了锁紧状态的安全可靠。
.png)
图9 剪刀撑（先行扶手）安装图 图10 大样图
4、施工工艺流程及施工要点
4.1 施工工艺流程
基础施工及验收→放置基座→树首节立杆并安装底层扫地杆（调平）→接立杆→安装斜撑、第一步剪刀撑（先行扶手）与立柱锁紧→安装第一步横杆并与立柱锁紧→安装第一步脚踏板、楼梯与横杆锁紧→安装踢脚板与立柱锁紧→安装第二步剪刀撑（先行扶手）与立柱锁紧→安装第二步横杆→安装第二步脚踏板、楼梯与横杆锁紧→接立杆→安装第三步剪刀撑（先行扶手）→安装第三步小横杆、脚踏板、楼梯→安装连墙件并与立柱锁紧→重复上述工作→使用前进行检查验收。
4.2 施工要点
4.2.1基础施工及验收
脚手架基础应满足使用荷载需求，具体根据项目地基基础情况，常规素土上应浇筑100厚C15素混凝土；本项目布置在地下室顶板结构上，复核设计要求。
4.2.2安装基座及树立杆
根据外架深化排布图摆放基座，基座根据立杆排布确认；常规立杆纵距1.8m，排距0.9m，步距1.80m，扫地杆距基面高度为150mm，内立杆离墙距离为350mm（由于竖向线条突出结构200，模板加固需最小距离150mm，局部立杆离墙距350，此处位置小横杆加长设置确保小横杆离墙距200mm），小横杆离墙距离为200mm。
4.2.3安装首节立杆及底部安装
首节立杆摆放在基座上并固定牢固，安装底部扫地杆，通过调整基座控制扫地杆离地高度150mm，同时水平仪控制扫地杆高度和水平度。
4.2.4接立杆、安装斜撑和第一步剪刀撑（先行扶手）

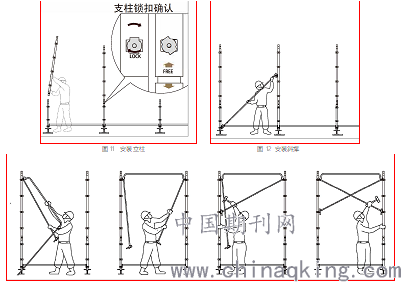

横杆水平度调整完成后接立杆，接立柱确认立柱锁扣锁紧；首层安装斜撑稳固立杆，3个跨距内使用交叉斜撑。斜撑与立杆通过卡扣固定牢固，然后安装第二层剪刀撑（先行扶手），确定卡扣与立柱锁紧。

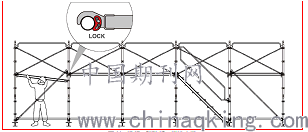

图13 安装第二层先行扶手
4.2.5安装横杆、楼梯、脚踏板
剪刀撑（先行扶手）安装完成后，安装横杆，用树脂锤将横杆与立柱锁扣锁紧。然后安装楼梯和脚踏板，脚踏板和楼梯与横杆固定，确定踏板锁扣锁紧，未外露。
.png)
图14 横杆、脚踏板、楼梯安装
4.2.6安装踢脚板
踢脚板与立杆采用卡扣+压杆方式固定。安装时打开压杆，按立杆纵距选择踢脚板，卡扣由里向外，踢脚板放置稳定后，压杆扣回即可。由此确保了安装、拆卸简单的同时，又确保锁紧状态的安全可靠。
4.2.7安装连墙件
连墙件按两步两跨梅花布置，连墙件采用成品伸缩式膨胀螺栓后拉结方式，膨胀螺栓至少深入结构5cm。
4.2.8 安全网与安全兜网挂设
立面安全网采用专用竖挂式安全网满挂，与立柱和横杆连接。架体与结构间隙布置安全兜网，安全兜网间距不大于10米。
