清华大学建筑设计研究院有限公司 北京 100084
摘要：本项目使用空间功能多样化，涉及到的空调系统较多，其中包含宴会厅、入口大堂、游泳池等采用全空气系统的高大空间，还有台球室、健身房等新风要求较高的运动场馆，亦有客房、餐厅等采用风机盘管加新风系统的普通房间，以下对上述场所及适用各场所的空调系统进行分析。
关键词：全空气；风机盘管加新风；通风系统；设计分析
1 工程概况
（1）工程名称：养生理疗基地（三环酒店）。（2）建设地点：位于江苏省泰州市医药高新技术产业开发区内。（3）建设单位：泰州华信药业投资有限公司。（4）建筑性质：本项目养生理疗基地项目的配套综合用房，属于二类高层公共建筑，共分为A1、A2、A3三个区，其中A1、A2区为地上7层，地下2层，A3区为地上5层，地下一层。使用功能：地下一层为小型汽车停车库、设备用房、配套办公用房、厨房加工房，地上部分为客房、餐饮、康养生乐、休闲健身房等综合服务功能。地下二层平时全部为小型汽车停车库，部分为人防工程其功能为甲类核6级常6级二等人员掩蔽所，防化等级为丙级。地下停车库停车数量317辆（含人防区79辆），属大型汽车库，防火类别为I类。（5）建筑面积：本工程总建筑面积为60999.08㎡（不含人防面积）；地下一层建筑面积13687.53㎡，地下二层建筑面积为9808.19㎡，（其中非人防部分面积为4821.00㎡，人防部分为4987.19㎡），非人防地下总建筑面积为18508.53，地上总建筑面积42490.55㎡。（6）建筑层数、高度：地下一层为4.2m（局部5.5m），地下二层为4.0m（局部4.1m）地上一层6.6m、二至五层3.9m、六层4.1m、七层3.9m、机房层3.0m，建筑高度为30.5m。

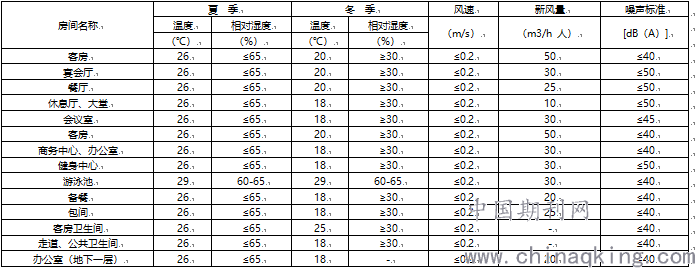

2 室内外设计参数

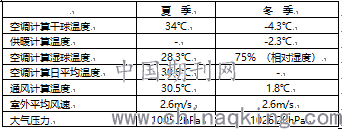

2.1 室外设计参数（参考扬州）
3 冷热源系统
3.1 建筑冷热负荷
本工程总冷负荷3515.97kW，冷指标122.18W/㎡；总热负荷2550kW，热指标88.6W/㎡。
3.2 冷源系统
空调系统冷源设置在负一层制冷机房内，选用2台高效离心式冷水机组，制冷机单台制冷量为1758kW，冷冻水供回水温度12/7℃。系统设置3台循环水泵，其中1台为备用。冷却塔安装在六层设备平台，选用2台方型横流式冷却塔，冷却水供回水温度为37/32℃，冬季不运行，相关管路均考虑冬季泄空措施及关断水阀。系统设置3台循环泵，其中1台为备用。
3.3 热源系统
本工程冬季采暖热源为地下一层锅炉房内设置4台低氮模块锅炉。单台锅炉的额定供热量为638kW。锅炉的热效率为95%，供回水温度85/60℃；锅炉燃料为市政天然气，燃气调压箱设置在室外。
4 空调系统
4.1 空调水系统
空调水采用两管制双管异程式系统，一次泵变流量系统。空调机组、新风机组与风机盘管分设空调水干管，末端设置调控阀门、监测仪表以调节水力平衡。立管和水平干管最高点设自动排气阀，最低点设泄水。
4.2 全空气系统
宴会厅、大堂、游泳池、中餐厅、西餐（早餐）采用一次回风全空气定风量系统，过渡季全新风运行，新风比不低于 70%。在空调机房内设置排风机配合全新风运行使用，分别采用上送上回、上送下回、侧送下回的气流组织方式。
4.3 风机盘管加新风系统
本工程除宴会厅、大堂、游泳池、中餐厅、西餐（早餐）以外，其他所有房间均采用风机盘管加新风系统的空调方式。新风机组按照防火分区分层设置，风机盘管负担室内负荷，新风机组负担新风负荷。
5 通风系统
（1）卫生间设置机械排风系统，排风量按照12次/h换气次数计算,垃圾处理站排风量按照10次换气/h计算。（2）制冷机房设置平时通风和事故通风系统，平时通风量按照6次/h换气计算，事故排风按照12次/h换气计算。（3）锅炉房平时排风量按12次/h气计算，送风量按排风机与燃烧空气里之和计算；事故通风量按12次/h换气计算，事故排风机选用防爆型。（4）燃气表间燃气表间独立设置平时通风系统和事故排风系统，事故排风通风量按照12次/h换气计算，平时通风量按照6次/h换气计算，事故风机选用防爆型。（5）变配电室设置独立的机械送排风系统，送风气流从高低压配电区流向变压器区，由变压器区排至室外。气灭后排风量 ≥ 5 次/h。变配电室设有气体灭火系统，为排除其灭火后房间内充满的七氟丙烷气体，排风机兼做气体灭火后排风机使用，采用消防电源，并在室内外分别设置开关。（6）泳池通风按照泳池水面散湿量计算。（7）柴油发电机房设置独立的机械送排风系统，其排风量按照产品要求设计，送风量为排风量与机组燃烧所需空气量之和，烟气通过烟道引至屋顶高空排放。储油间的排风量按照12次/h换气计算。（8）气瓶间通风量按照6次/h换气计算，热水机房、给水机房、消防水泵房、弱电机房、信号增强机房通风量按照6次/h计算。注：事故排风机均采用消防电源，并在室内外分别设置开关。
结语
本项目单体建筑体量较大，建筑高度较高，水力计算、空调水路布置以及防排烟系统的设计较为复杂；另外该建筑形状为圆形，风管、水管、末端设备的布置及定位较困难，设计及施工难度较大。本设计过程中与各专业进行密切配合，并结合建筑布局、使用特点等进行合理设计以寻求最佳的设计方案。希望本工程的设计可以为未来综合性较强的酒店建筑的设计，提供一定的参考价值与借鉴意义。
参考文献：
[1] 《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）[S].北京：中国建筑工业出版社，2012.
[2] 《公共建筑节能设计标准》（GB50189-2015）[S].北京：中国建筑工业出版社，2015.
[3] 《建筑设计防火规范》（GB50016-2014）（2018年版）[S].北京：中国计划出版社，2018.
[4] 《汽车库、修车库、停车场设计防火规范》（GB50067-2014）[S].北京：中国计划出版社，2014.
