国网江苏省电力有限公司灌南县供电分公司 江苏灌南 222500
摘要：在我们日常工作中，经常会遇到计量电流互感器烧坏的现象。从而影响正确计量，尤其是高供高计的用户，互感器资产属于用户，一般用户不可能有备用品，需要购置后再去校验、更换，需要几天的时间。在这段时间内怎样计量，使客户和供电公司都能认可。一般采用三相四线计量的用户比较容易计算，烧坏一相，一般少计量正常电量的1/3。而采用三相三线计量的用户就无法推算出电量。如何利用一只完好的电流互感器，通过简单改变多功能表的接线，在短时间内得到较为正确的用电量数据呢？下面分别不同情况来进行分析阐述。
关键词：电流互感器 故障 处理
一、首先我们来看采用三相三线计量的，在正常情况下表计接线情况以及相应的向量图：
第一元件：UAB电压和ia。第二元件：UCB电压和ic。

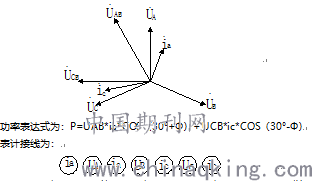

向量图为：
二、采用三相三线计量的，当C相电流互感器烧坏情况下表计接线以及相应的向量图：
第一元件：UAB电压和ia。第二元件：UCB电压正常，由于C相电流互感器烧坏为ic断路或短路，不能正常计量。此时假如停止供电，用户会不同意。采用靠收电量的方式，误差会比较大。如通过仅有的A相电流，改变一下表计接线能够取得较为正确的电量数据，就能使用户不影响用电，供电公司也能不损失电量。

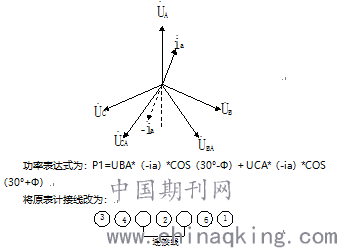

C相电流互感器烧坏的向量图为：
把原C相电流线（5、7）在接线盒处短接。
三、采用三相三线计量的，当A相电流互感器烧坏情况下表计接线以及相应的向量图：
第一元件：UAB电压由于A相电流互感器烧坏ia为断路或短路，不能正常计量。第二元件：UCB电压和ic，如何通过仅有的C相电流，改变一下表计接线能够取得较为正确的电量数据呢

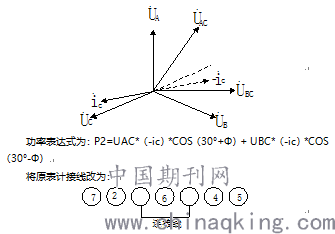

A相电流互感器烧坏的向量图为：
把原A相电流线（1、3）在接线盒处短接。
四：结语
综上所述：正常情况下功率表达式为：
P=UAB*ia*COS（30°+Φ）+ UCB*ic*COS（30°-Φ） （1）
C相电流互感器烧坏情况下功率表达式为：
P1=UBA*（-ia）*COS（30°-Φ）+ UCA*（-ia）*COS（30°+Φ） （2）
A相电流互感器烧坏情况下功率表达式为：
P2=UAC*（-ic）*COS（30°+Φ）+ UBC*（-ic）*COS（30°-Φ） （3）
以上（1）、（2）、（3）式在三相电压和三相电流基本平衡时，P=P1=P2所以改接后的表计能够基本正确反映电量数据，在短期内可以计量。
