赵剑 解天柱 史晋 合达 侯瑞雯
云南电网有限责任公司昆明供电局? 云南昆明 650000
摘要：本文对于远距离调节继电保护装置定制的两种方式进行总结，并在此之上分析了基于运行方式识别的继电保护定值调整新方式，变电站当中采取这一新方式可以高效率的对于多个保护装置数据进行调整。
关键词：运行方式识别；继电保护；定值调整方式
随着我国电网建设数量逐渐增多以及电网结构不断改变，电力系统的运行方式不断增多，当前的电网定值计算存在着耗时长、工作量大的问题。如何改善这一现象，选择出合适的电网系统运行模式并可以保证定值计算的结果是合理的，是当前继电保护整定值计算员工和相关继电保护系统设计工作人员目前需要解决的一个重要问题。
1 继电保护装置远程改变定值模式
伴随着我国变电站当中推行DL/T667和DL/T860两种通信规约，当前的电网运行中的继电保护设施大多数都能够进行远距离改变定值的通信接口功能，也就是说当前的继电保护装置的定值是可以让变电站通过通信规约修改的。
1.1 远程直接调整定值模式
远程直接调整定值的模式的意思就是可以对当前运行区域的定制内容进行远程直接修改。
在变电站使用DL/T667通信规约的时候，继电保护装置就可以使用分类服务的模式对于定制数据进行封装。变电站可以直接通过对于分类服务数据的读取进行定值数据变更：远程主机设备使用分类服务下达修改的多个数值给继电保护装置；继电保护装置在接收到相关命令之后会将这部分内容进行储存；在接收到远程主机设备的通知后进行定值固化行为；在继电保护装置接收到更改命令之后，会将需要修改的数值固化到硬件设施的储存地区，还会固化结果反馈给远程主机设备[1]。
在变电站使用DL/T860通信规约的时候，继电保护装置就会使用规约中的定制组控制块对于定制数据进行保管和更改。定制组控制块主要是负责选择激活定值区域、选择编辑定值区、读取定值、写定值等一些较为基础控制。这一通信规约和DL/T667通信规约的差别在于，DL/T860主要使用编辑定区值的模式对于定制进行修改，定制调整方式主要是：远程主机使用选择编辑定值区把继电保护装置中的编辑定值区域设定为目前的定制区域的区号；继电保护装置将目前定制区中的最新内容储存到通信缓存模块当中；远程主机通过谢定制服务将多个修改定制数据发送给继电保护装置；远程主机通过确认编辑区定值服务确定进行定值更改工作；继电保护装置根据命令对于定值进行修改并将修改后的结果告知远程装置。
远程直接修改定制的工作方式能够对于当前电网工作区域定值进行快速修改，并且在修改的时候不用对于当前的定值区号进行修改。但是需要修改的定值数据非常多，通信交互数据也会因此大幅度增多，这样不但会增加通信延迟时间，并且还会对于通信环节建设有了更加严格地要求。
1.2 远程间接更改定值模式
远程间接调整定值的工作方式就是说远程主体选用的保护装置定值区域的方式实现通过间接方式对于改变继电保护装置的运营目标。继电保护装置通常都会配备一个“区域号码”并将其设置为当前运行范围的设置接口。DL/T667通信规约规定，远程装置通过分类服务对于区域号码进行修改，通过这一操作对于继电保护装置的运行去进行改变。而DL/T860通讯规约是通过激活定区值服务对于服务区进行切换操作。
远程间接调整定值的工作方式需要提前在相应的装置当中依据不同的应用方式设定相应的定值内容组合。在当前的电网运营过程当中，远方通过对于定值区域进行更改已达到间接更改定值方式。这样的通讯工作方式交互行为非常便捷并且延时是有定值的，但是存在着不能够单独对于定制区域中的某一内容进行更改的不足之处，更加适合用于需要对于继电保护装置进行多次变更但是其定值都是非常固定的组合[2]。
2 基于运行方式识别的定值调整方式
2.1 远方自动调整定值模式
继电保护装置通常都会配备两个或者是两个以上的定值区间用于进行不同运营方式之中的保护定制数据的储存，但是在实际的运行过程当中通常只将某一个定值区间应用于正式工作当中[4]。在电网的运营方式出现不同的时候，继电保护设施很多时候都是进行以更换定区值为主要工作模式的间接更改定值的工作模式，只有在很少的情况当中才会选用直接修改目前运行区域的定制数据。简而言之，继电保护设施当中的任何一个能够使用的定制区域都和某一个不同的电网运行模式是配对的，在运行方式得到选定的时候装置的定值的更换目的也是清晰的。
依据以上对于这一内容的浅析，发表了一种基于运行方式识别的自动更改定值的工作方式。远程装置提前对于变电站当中的装置数据进行搜集，并按照一定的顺序对于继电保护装置的运行模式进行辨别，此后要依据电网真实的运营模式和装置定制区间的配对关系将其更改到对应的目标区间值。变电站可以利用站控层当中建立一个自动变更的定制系统对于运行方式进行实时定位，并以此对于继电保护装置定制的数值进行配对更改。
2.2 变电站中的自动更改定值模式
变电站当中的自动调更改制模式是一个又可以当作是一个单独的系统出现，又可以将它当作是一个功能板块放入到变电站的监控环节当中。一个完成的系统当中最基本的构成模块分别是采集系统、逻辑系统、以及指令操作系统，如图1所示：
.png)

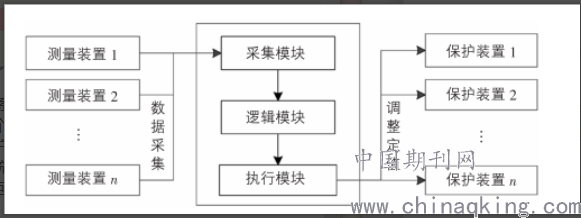

图1 变电站自动更改定值系统构造图
其中采集环节通常是对于整个电网运行当中的电气量和开关量等数据进行搜集并且分辨出有用的数据信息[3]。逻辑部分通常是通过一些简单数据和历史信息对于当前电网的运行模式进行判定，在电网的运行模式发生改变之后通过对于信息数据的搜索获取继电保护装置相对应的目标定值区域。指令执行部分主要是进行远程更改定值区改变装置定值的。
自动调整定值体系的主要操作对象不单单局限于个别装置，很有可能是将不同种类的运行方式当中的多个装置的定值区域组成一个统一的操作体系进行统一的调整。在电网运作体系发生改变之后，逻辑部分的系统就需要找出需要更改定值的保护装置并将这些保护装置转给操作系统，进行定值调整。为了保障定值更改操作工作的结果是正确的，指令操作系统要对于每一个继电保护设施的定值区更改程序以及定值数据进行审核，在指令实行环节中出现错误时要快速进行回档操作并且要有警示信息，通过这一内容保障定制更改指令执行的正确，保证电网正常运行。
结论：基于运行方式识别的继电保护定值调整方式可以实现自动、高效和高质量的对于多个继电保护装置的数值进行改变，对于推动基点保护措施发展有很大的促进意义，能够在最大限度之上减少相关工作人员的工作量，提高工作效率。
参考文献：
[1]孙豪，李浩，李少森，黄剑湘，丁丙侯.基于运行方式识别的继电保护定值调整方法[J].电工技术，2019（23）:92-94.
[2]李爱民. 计及电网结构变化的继电保护定值校核研究[D].华北电力大学，2018.
[3]刘晋维. 地区电网及用户保护定值在线校核与预警系统的研究[D].华北电力大学，2018.
[4]陈佳.变电站继电保护定值远方修改设计研究[J].工程建设与设计，2017（06）:61-62.
