孙潾1 高静2 林荣丽3
.3胜利油田技术检测中心 山东东营257000 2.北京航天华盛科贸发展有限公司华盛服务平台 北京丰台100074
[摘要]经过十几年的不断探索和建设，胜利油田建立一套适应于原油生产特点的原油外销、二级单位之间原油交接、联合站原油外输和分队（区）原油产量考核流量计在线检定/校准体系，解决了大型原油流量计拆卸送检带来的费时费力、生产成本高、检定长期积压等问题，消除了原油介质对流量计检定结果的影响，延长了流量计的使用寿命，实现了原油外销、交接流量计在线周检率100%的目标。
[关键字] 原油流量计 在线检定/校准 体系
0、前言
原油流量计作为大型计量器具（DN150的流量计一般重达1吨以上，DN300的流量计甚至重达3吨），送检一次比较困难。工作人员需要从生产现场把流量计拆卸下来，用叉车等起重设备装到车上，再转运到原油流量检定站实施检定；流量计检定完毕，生产单位再派车把流量计取回，重新安装到生产流程上。整个送检过程费时费力，并且大量流量计送到原油流量检定站，给原油流量检定站带了很大的工作压力，造成大量送检流量计长期积压。
如何解决原油流量计检定存在的问题，从上个世纪九十年代开始，胜利油田本着统筹优化、区域共享、突出重点的原则，经过不断探索和建设，建立一套投资相对较少、方便快捷、科学准确的原油流量计检定/校准体系。
1、原油流量计检定/校准方法简介及主要影响因素分析

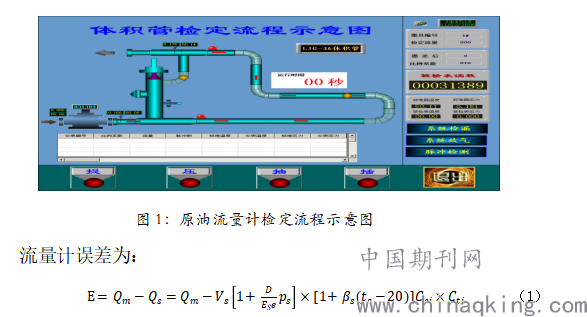

原油流量计量一般选用罗茨、刮板、齿轮等容积式流量计，按照JJG667《容积式流量计检定规程》的要求，通常采用标准体积管检定/校准容积式流量计，工作流程见图1。其工作原理是：原油经过流量计进入体积管，当体积管内的置换球触发体积管底部的检测开关时，同时启动流量计脉冲的采集，当置换球触发体积管上端的检测开关时，停止流量计脉冲的采集，利用体积管2个检测开关之间管段的标准体积（由国家站标定）计算出流量计的误差[1][2]。
.png)
（1）
从体积管检定/校准流量计的过程和误差计算公式来看，影响流量计计量误差的因素有原油温度、压力、流量、粘度、脉冲计数和整个流程的密闭性等，唯独没有涉及粘度对流量计误差的影响。
由于各种型号的流量计内部结构差别很大，即使同一种类型、一个生产厂家的流量计因加工工艺的差距，因此目前国内外还没有一个成熟、能够用来修正的粘度—误差公式，消除检定介质对流量计误差的影响最佳的办法就是采用在线检定/校准。在线检定/校准的介质能够和流量计日常测量的介质一致，粘度在检定和测量过程中可以看作一个不变量，因此消除了原油介质粘度对流量计误差的影响。
计量器具检定/校准有在线和离线两种方式。所谓离线检定，是指计量器具送到具有检定/校准能力的实验室，在实验室的条件下，严格按照国家检定/校准规程实施检定/校准，如中国计量科学研究院内各实验室进行的检定/校准。而在线检定/校准，是指计量器具保持正常工作状态，在生产现场利用标准装置对计量器具进行检定/校准。就原油流量计而言，在线检定/校准的标准装置可以是固定式标准体积管或车载移动式标准体积管、标准流量计。
2、油田原油流量计在线检定/校准体系的建立

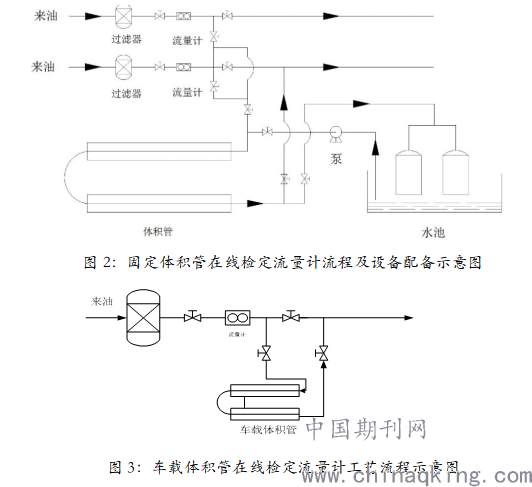

油田原油计量可以划分为外销贸易计量、内部交接计量、联合站外输计量、分线（分队）计量四个环节。鉴于胜利油田原油计量点多、面广，要全面实现原油流量计在线检定/校准工作难度很大，为此胜利油田遵循投资效益最大化的基本原则，采取了“分步推进，区域共享，以贸易和交接为突出重点”的实施方式，逐步实现了胜利油田原油流量计的在线检定/校准,现场流程示意图见图2、图3。
.png)
3、在线检定/校准体系的运行管理
胜利油田原油流量计在线检定/校准体系是经过十几年的不断投资建立起来的，在体系的建立及运行过程中，经历了不断磨合、不断完善，最终形成了一套比较完善的“原油流量计在线检定/校准管理手册”。
在原油外销流量计在线检定方面，经过贸易双方不断磋商，编制了体积管保温、检定前预备、体积管清洗、检定过程监护等技术规范和管理制度。其中规定，流量计检定前24小时启动体积管伴热系统；参与检定监护的人员须持有双方认可的操作证；清洗的体积管，须满足前后两次标准值之差不能超过体积管不确定度的要求；在检定流量计过程中，原油的温度不能超过前三个月平均温度的±5℃；需要调整器差的流量计，要进行调前和调后两次检定。
4、在线检定/校准体系实施效果
十几年来，胜利油田建立的原油流量计在线检定/校准体系，在提高原油流量计量准确度、减少交接计量纠纷、降低送检成本、延长流量计使用寿命发挥了十分重要的作用，具体实施效果有以下几方面。
1、在线检定/校准，能够消除介质的影响，提高原油流量计的准确度，有效地维护了原油贸易及交接双方的经济利益。
2、在线检定/校准，延长了原油流量计使用寿命，为油田节约了大量的仪表购置费。
3、在线检定/校准，为生产单位提供快速便捷的同时节省了大量的生产成本。
5、结束语
随着电子信息技术的快速发展，计量与互联网+已成为油田提高生产效率、降低人工成本、油藏智能开采最有效的手段。胜利油田近几年加快了数字化建设的步伐，从油井、注水井、管网、联合站至油库各个环节配备了近百万台套温变、压变、载荷位移、液位计、大口径水流量计数字化计量仪表。若还是按传统的计量器具送检方式，油田现有的检测机构将无法满足大量的数字化计量仪表周期检定/校准。
胜利油田原油流量计在线检定/校准体系的建立及运行，给油田其它类型计量器具在线检定/校准提供了一种很好的参考和借鉴。温变、压变、载荷位移、液位计、大口径水流量计等这些油田常用的计量器具，如何实现在线/检定校准将是我们今后研究的重点和努力的方向。
参考文献
[1]王松岭. 流体力学[M].北京：中国电力出版社,2004.
[2]周庆，王磊．实用流量仪表的原理及其应用[M]．北京：国防工业出版社，2003:133 -140．
[3]华德良．容积式流量计粘度修正的理论探讨[J]．石油化工自动化, 1996(6):44-46
[4]费业泰.误差理论与数据处理[M].北京：机械工业出版社，2009
[5]梁国伟，蔡武昌．流量测量技术及仪表[M]．北京：机械工业出版社，2006:335-340．
