朱昱松1 李琦2
中海石油环保服务（天津）有限公司 天津市 300450
摘要：目前，国内外常用三方岩屑箱清洗工艺多为叉车倾倒后人员站在岩屑箱四周进行冲洗，具有清洗效率低、清洗不彻底等缺点，在清洗过程中存在一定的安全风险隐患，且容易对清洗人员造成一定程度的职业健康危害。本文探讨了一种针对岩屑箱自动化清洗的新型工艺，可替代现有技术，实现对岩屑箱的高效、自动、安全、环保的处置。
关键词： 岩屑箱;自动化清洗;旋转喷枪
引言
岩屑箱主要用于乘装油田勘探开发过程中产生大量的含油危废，并运送至中心处理厂进行处置，同时中心处理厂负责将清洗完毕后的三方岩屑箱返回至海上作业平台进行循环使用。
本文以一种高效的岩屑箱自动化清洗工艺为研究对象，系统的分析了目前，国内外常用三方岩屑箱清洗工艺的特点，提出了一种较为高效的岩屑箱的自动化清洗工艺。
1.自动化清洗研究目的
渤海油田勘探开发过程中产生大量的含油危废，油田开发的过程中会产生大量的含油污水、钻屑、含油泥浆等废弃物，其中钻屑通过厂区现有标准化的三方岩屑箱运送至中心处理厂进行处置，同时将清洗完毕后的三方岩屑箱返回至海上作业平台进行循环使用。
2.自动化清洗工艺方法

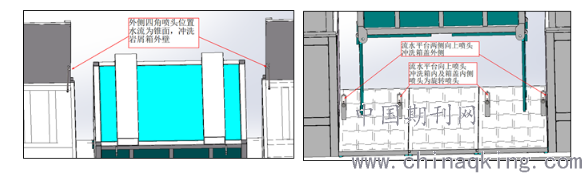

从海上平台回收回来的岩屑箱运送至处置中心厂区后，由三方岩屑箱卸料装置（一台带旋转器的16T叉车）将岩屑箱内岩屑倒入到储存池内存储，然后通过卸料装置将岩屑箱放入自动化清洗装置内进行清洗。自动化清洗装置配备有10个可旋转的末端喷头，箱外四角每侧1个喷头冲洗岩屑箱外壁，流水平台向上冲洗箱内及箱盖内侧喷头4个喷头，流水平台两侧向上冲洗箱盖外侧喷头2个可将岩屑箱内壁、外壁、箱罐内外附着物进行彻底冲洗干净，清洗后的液体流入自化清洗装置的自动回收系统内进行储存，防止对周围环境的污染。此自动化清洗装置同时配有一台手动清洗枪，可实现对岩屑箱死角的进一步清洗。
.png)
3.自动化清洗技术指标

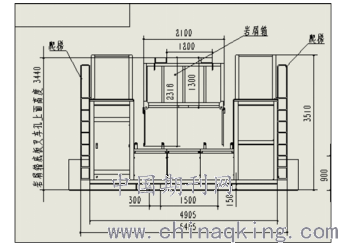

自动化清洗装置的循环水泵为专业的高压冲洗水泵（大流量高压力柱塞泵泵的最高输出压力为40bar）输入功率为20kw，保证喷头末端喷水压力在10bar~20bar之间可调；更改机内水路及阀件使之可承受高压。流水平台出水侧高度为900mm，流水平台坡度为3%。在流水平台出水侧设置一可拆卸的，尺寸为4000mm*600mm*400mm容积为800L的污水收集槽，304材质；收集槽一端带有一个G1-1/2的出水口。
.png)
4.自动化清洗工艺与现有工艺技术的比较
目前，国内外常用三方岩屑箱清洗工艺多为叉车倾倒后人员站在岩屑箱四周进行冲洗，具有清洗效率低、清洗不彻底等缺点，在清洗过程中存在一定的安全风险隐患，且容易对清洗人员造成一定程度的职业健康危害。通过采用三方岩屑箱自动化清洗装置不仅可以大大提高三方岩屑箱清洗效率，并且与之前人工清洗相比具有清洗彻底、节约水资源的特点，同时可以消除作业过程中的安全隐患，提高本质安全。是一种较为经济、科学的岩屑箱清洗方式。
5.结论
本清洗工艺充分考虑到了海上作业平台作业过程中使用的不同型号的岩屑箱，具有实用性强、本质安全性高的特点。同时通过现场试验，与现有工艺相比可将单位箱罐清洗用水节约50%以上，清洗时间节约70%以上，其对冲洗废水回收的功能符合当前形势下的环保要求。大大提高了岩屑箱在陆地的周转效率，为海上平台作业提供了有力保障。
参考文献
【1】新型复合喷嘴非淹没空化射流仿真研究【J】.刘伯轩，王海峰、陈振国.（矿山机械.2018(07)）
【2】钻井泥浆罐自动化清洗与回收成套设备研制【J】.庞雷、王永强、鲁飞（巴胜富机电航空交通水利建筑能源)
【3】自动化高压水清洗应用方案讨论【J】.于括、葛昕（制作业自动化2020.2.25）
