螺杆压缩机电机过载原因浅析与处理

发表时间:2021/1/28   来源:《当代电力文化》2020年第25期   作者:宣晓东
[导读] 压缩空气仅次于电力的第二大动力能源,广泛应用电力、石油、
        宣晓东
        浙江长广生物质发电有限公司
        【摘要】压缩空气仅次于电力的第二大动力能源,广泛应用电力、石油、冶金、机械、医药、食品等等领域,工业化气源主要有动力压缩机产生,文章仅对使用较广的螺杆压缩机特殊故障分析,并提出对此解决的方法以避免扩大事故。
        关键词:螺杆压缩机;空压机;电机启动过载。
引言
        螺杆压缩机(以下简称空压机)因其可靠性高,零部件少,操作维护方便,适应性强等特点,是工业企业生产压缩空气广泛选用的设备,浙江某生物质电厂选用三台120KW某品牌空压机作为厂用气源,二用一备的方式运行,在运行中连续发生空压机故障,故障现象似软故障引起厂用变压器保护动作。若故障原因未彻底解决,给压缩空气系统保障运行造成隐患。
一.空压机故障的原因分析
1、空压机系统简介

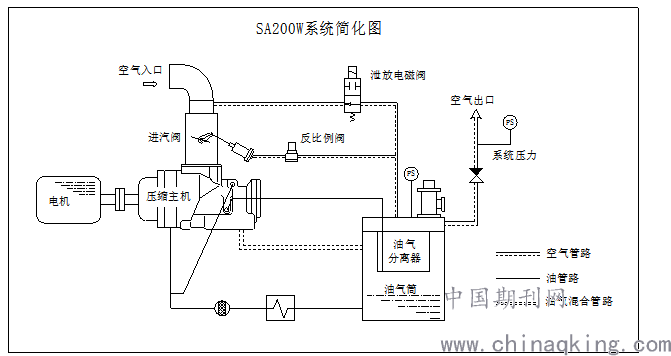

        压缩空气系统共有三台空压机,设计二台并列运行,一台备用。空压机电机为星三角启动,空压机压缩空气输出量由进气反比例阀自动控制,当系统用气量减少压力升高,一台空压机输气量能维持系统压力时,其中一台空压机进气阀关小直至全关进入空载维持运行,若系统压力降低则开大进气阀,重新加载增大空气输出量,反之空载运行超过设定空载时间后,空压机自动停机,进入冷启动待机模式,也称为空久停车切出。空压机停止运行后,若系统因用气量增加压力降低到设定值时,空压机自动冷启动投入并列运行。
2、空压机故障现象
        空压机运行方式为自动加载与自动投切,加载与空久停车相对频繁,一般无异常征象,当发生厂用变压器一次侧保护动作时才知道空压机存在故障。检查也会发现交流接触器触点烧损严重,大多的情况接触器完好,更严重时空压机电机有相间短路和开路的“烧电机”事故。更换故障交流接触器和电机后空压机正常运行,几天时间运行后,仍会发生上述故障。
3、空压机故障分析
        空压机故障时,显示面板对故障分析的参数非常有限。延长空压机空久停车时间,将原来设定10分钟改为20分钟,上述事故现象减少,改变星三角转换时间启动无效。初步推断空压机冷态启动易发生故障,人为冷态试验又正常,由于两台空压机故障现象一样,分析陷入困惑。

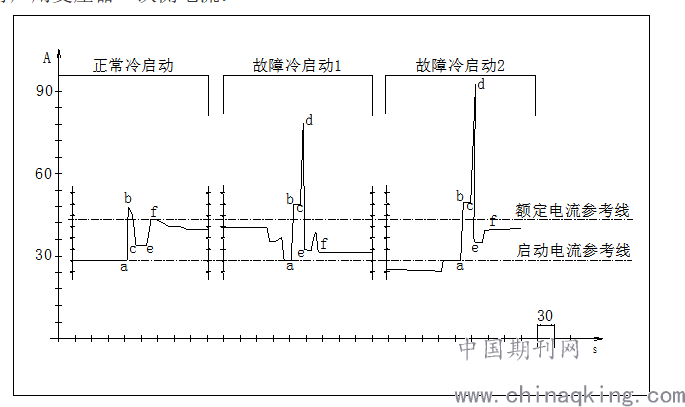

        三台空压机电源由厂用变压器提供,主要参数:额定容量800 kVA、额定电压6.3/0.4kv,跳闸保护过流动作值68.5A/0.9s。厂用变压器一次侧电流信号接入发电机组的DCS系统中,虽厂用变压器给多个负载提供电源,但各负载启动的电流特征不同,历史数据给空压机故障分析带来了参考依据。下图显示空压机启动时厂用变压器一次侧电流:

        图中摘录了三次空压机冷启动在厂用变压器一次侧的A相电流变化记录(BC相相同),横坐标为时间轴,每格30秒,纵坐标为变压器一次侧A相电流值,每格6安培。第一组为正常启动曲线,后两组为异常时的完整记录。从上图三组记录分析a-c为空压机星型启动电流变化曲线,电机星型启动完成后(设置约15s)转换三角启动,电流变化曲线为c-e,启动完成后,通过反比例阀加载后电流f。在三个图中的星型启动电流差别不大,正常状态中,星型启动完成后电流迅速下降,在故障状态时电流并未降低,说明启动过程中有负载接带或加载了负载,在此过程三角启动时,变成带负载启动,电流迅速上升,当超过厂用变压器保护整定值时,引起变压器过流保护动作。
        图中两条电流参考线计算电机启动前后电流增加值均在220A以内,说明空压机主机和电机无异常,接触器和电机损坏的原因是空压机启动电流过大,更直接原因是电机带负载三角启动。正常情况下空压机自动空久停车后,反比例阀控制进气阀在全关位置,泄放电磁阀开启将油气分离器余压排净,等待下一次启动。当系统压力低重新启动时,若油气分离器仍有压力,则空压机启动为带负载启动,必然会引起启动电流过大,启动电流的大小取决于油气分离器压力的高低。每次故障检查时,进气阀的状态容易直观判断,油气分离器的压力由于长时间停机降至零位,启动时又表现正常,容易被忽略。故障频次取决于空压机停多久时间或泄放电磁阀的泄漏量,解体两台空压机泄放电磁阀,发现均为橡胶膜片老化,证实了故障起因。
二.故障的应对措施
        两台空压机更换泄放电磁阀后空压机工作一切正常。故障的间接原因是锅炉压缩空气系统优化改造,系统用气量低于设计值,一台空压机运行基本平衡,两台空压机运行时,容易处于频繁的空久停车后短时间又投入运行的状态。因此,1)利用油气分离器压力测点,增加电机冷启动的判断保护,以防空压机带负载启动。2)定期检查泄放电磁阀橡胶密封件,发现有老化现象及时更换。3)根据电机启动电流记录,将电机启动星三角延时设定12s,避免过长过短引起重载启动过流。
三.结论:
        设备发生故障应多方面分析原因,也需从旁证角度考虑,本次像似接触器质量引起电机烧损,实际是不应有负载而有负载启动电流过大所致,虽解决了问题,但从长期考虑,随着变频器成本降低和质量的提高,空压机改为变频控制更节能与合理。



作者简介:宣晓东(1969.03)、男,职称:助理工程师, 主要研究方向:热能动力工程
工作单位:浙江长广生物质发电有限公司、邮政编码:313116
作者联系方式:浙江省湖州长兴县小浦镇
