董国燊
邹县电厂，山东 济宁273500
摘要：本文主要介绍了国内某大型发电厂机组大修改造工作中10kv供电系统继电保护设备的检修与升级改造工作。经过此次检修与改造，发现了系统中存在的问题和缺陷，对存在的问题及时解决。在此次大修中，淘汰了一些落后的、损坏的装置，提高了保护装置的性能、。这就使10kv供电系统更加安全稳定地运行，从而保证了机组的安全高效运行。本文主要对10kv系统检修改造的过程进行说明，并对装置的更换与校验进行介绍。
关键词：继电保护； 10kv开关设备； 升级改造； 稳定运行； 保护装置作为国内首批实施节能升级改造的百万千瓦机组之一，该发电厂第一次实施检修规范化管理。为了提升10kv配电系统的可靠性与安全性，本次大修对继电保护装置和线路配置进行检修和改造。10kv供电系统主要向厂用电系统的变压器、动力设备等供电，例如，一次风机、磨煤机、循环水泵、送风机等。因此，10kv供电系统对电能的安全性与可靠性要求很高，对继电保护的要求也非常高。
该机组的10kv供电系统开关室原来普遍采用的是RCS-9600系列厂用电保护装置。电弧光保护采用的是芬兰VAMP公式生产的保护装置，包括VAMP221、VAM4C、VAM10L等模块。该装置主要针对因弧光短路造成的破坏，减少对电弧光可能对设备造成的损害。RCS-9600系列保护测控装置主要有以下特点：
RCS-9600系列保护装置是按照保护对象来进行设计的，集测控、保护于一体，为发电厂用电部分提供所需的测量、监控、控制、保护等功能。双比率差动保护的应用为变压器、电动机的保护提供更加完善的保护；强大的故障录波功能，满足发电厂电动机启动时的录波追踪要求；具有多种可选通信接口；高性能的硬件平台和丰富的硬件资源。
一、改造原因
由于RCS-9600系列保护测控装置的使用寿命一般为10-12年左右，而该发电厂#8机组投运时间已达十多年。10kv系统的继电保护测控装置大部分采用的是RCS-9600系列产品，装置的使用时间已经接近淘汰年限。为了确保10kV系统的供电安全性和可靠性，以及适应更加复杂的供电需求，需要更换新的继电保护装置。
（一）检修前的准备
检修人员准备
工器具、仪器仪表的准备
①一般工器具准备
FLUKE 17B+万用表1只；
②测量仪器的准备
PW4363继电保护测试仪；
③校验仪器准备
HDBH306直流电阻测试仪；
④备品备件准备
PCS-9600系列保护测控装置若干；
⑤技术资料准备
#8机组10kv系统相关设计图纸。
二、装置采样和保护校验
根据机组检修的规定，继电保护装置要经过采样和校验等步骤。下面分别就每个部分进行具体说明。
①采样

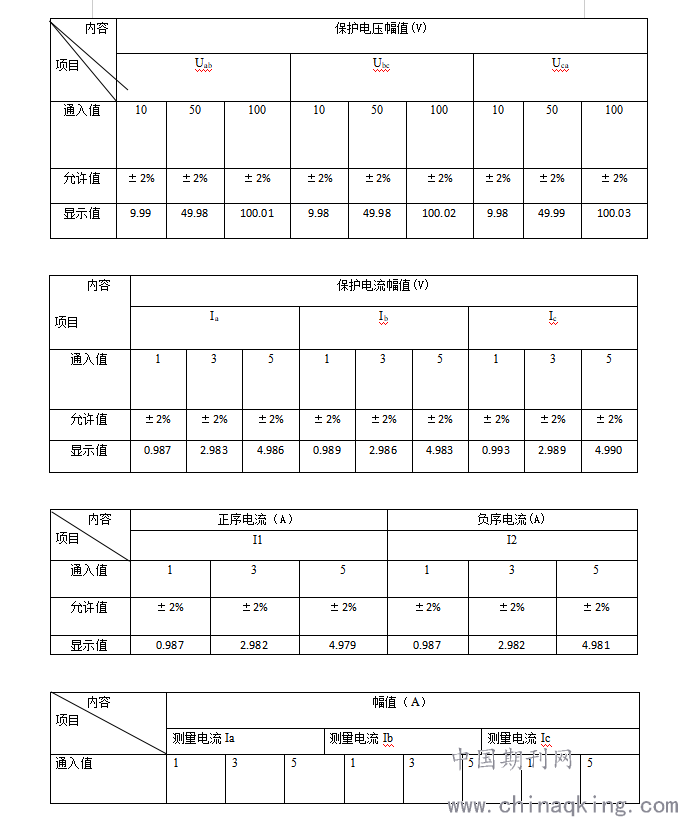

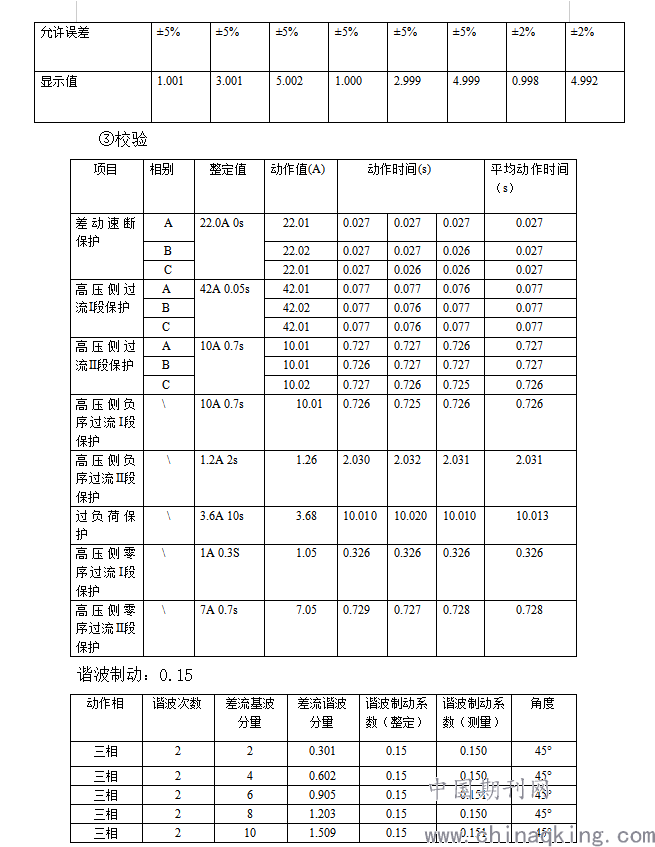

利用继电保护PW4363继电保护测试仪，给继电保护装置加测量电流和电压进行采样。若采样值正确、误差合格，则符合质量标准，装置合格，可以继续使用。若采样值误差较大、不符合要求，则装置需要进行更换。下面以#8机汽机A变8121开关柜（PCS-9622C型）为例。采样精度校验部分示例如下所示：
内容
.png)
.png)
三、装置的更换
利用伏安特性测试仪等仪器设备获取采样的数值，数值在正常范围内则满足要求。如果数值的精确度不满足要求或者差别很大，经过多次测量并检查后数值仍然不满足要求，并且经过专业人员确认后，必须更换保护装置。
在本次检修与升级改造工作中，更换的新保护装置都是PCS-9600系列保护测控装置，装置的性能相比于RCS-9600系列产品有了明显的改进，可靠性和精度都有了一定的提升。
PCS-9600系列保护测控装置特点：
①PCS-9600系列是现在最新的产品系列，采用的是最新的开发平台，是现在主流的继电保护装置产品系列；②具有高效能的通用型硬件，可以实现实时计算功能，配备32位的双核处理器，核1和核2可以同时实现不同的功能。③软件模块化的设计；④通信功能齐全，相对于RCS-9600保护测控装置来说通信功能更加完善，RCS-9600系列装置有2个100Mps以太网接口，PCS-9600系列装置有3个100Mps以太网通信接口；⑤支持双重化采样；⑥定值区增加，RCS-9600系列装置有16个定值区，PCS-9600系列装置有30个定值区，可以满足系统更多运行方式；⑦调试及维护方便。
装置的更换步骤：
①线路采取停电措施；②拆除旧的保护装置；③检查新的保护测控装置外观是否破损、检查装置的接线端子是否完整，如果装置有缺陷和损坏；④将保护装置固定在柜门上，用螺丝拧紧，确保装置稳固；⑤仔细阅读保护装置的说明书，按照背部的端子的接线图进行接线，接线过程中仔细检查核对，确保装置接线正确、无误。
四、保护装置定值的设定
①设备参数定值应根据实际情况来进行整定；②定值区号：PCS-9600系列保护测控装置有30个可用的保护定值区，根据实际情况选择定值区；③CT额定一、二次值、PT额定一、二次值等，这些都是根据实际情况进行整定，如果不使用某些量，则该项可以不进行整定；④保护值整定：电动机的额定电流、启动时间、过流保护动作值和动作时间、负序过流保护的动作值和时间、零序过流保护的动作值和动作时间、非电量保护的定值和时间；⑤控制字整定：根据实际情况，如果使用某项功能就把对应的控制字设置为“1”，不使用则设置为“0”；⑥跳闸启动闭锁矩阵：在需要禁止再启动的位置设置为“1”，其他位置设定为”0”,再转换为十六进制进行整定；⑦通讯参数的整定：需要调试人员依据实际的情况来进行整定。
五、校验及检查
装置按照要求更换完成后，需要对新的保护装置进行一系列的采样、校验和检查。步骤如下：①装置外观及回路清扫检查、设备标识检查；②继电器的检查；③变压器低压侧CT检查；④装置定值检查；⑤差动保护CT伏安特性曲线试验；⑥保护定值校验；⑦开关量的输入、输出检查；⑧CT直流电阻；⑨绝缘电阻测量；⑩传动相关试验。
六、验收审核
检修任务完成后，专业人员将对已完成的工作进行检查和验收，部门专工或者主任对校验报告和实验数据、已更换的新设备、二次电缆标牌以及孔洞的封堵等内容进行检查，确保装置的安装与接线准确无误、装置投入运行正常，符合检修的质量标准，为大修后10kV系统的可靠运行奠定基础。
七、总结
通过此次10kv系统的检修和改造工作，认真地开展了隐患排查工作，发现存在问题的地方进行仔细整改，消除了存在的隐患和缺陷，提高了设备的健康水平。同时，淘汰了旧的、落后的设备和装置。更换的新的保护测控装置采用新的软件技术和开发平台，适应更加复杂计算需求，同时友好的人机操作系统使操作更加的方便、快捷，提高了继电保护装置的性能，使供电系统更加稳定可靠。通过本次大修为机组的安全、高效、稳定运行奠定了坚实的基础，同时也为国内的相同类型机组的升级改造提供了一定参考经验。
参考文献：
[1]张保会，尹项根.电力系统继电保护.北京：中国大陆出版社，2005.
[2]贺家李.电力系统继电保护[M].北京：中国电力出版社，2004.
[3]熊信银，等.发电厂电气部分[M].北京：中国电力出版社，2004.
[4]何仰赞，温增银.电力系统分析[M].武汉：华中科技大学出版社，2002.
作者简介：董国燊（1996-），汉族，山东邹城人，大学本科，主要从事发电厂运行中电气技术的应用研究。
