龚炼炼
武汉铁路职业技术学院 湖北武汉 430205
摘要:本文分析了一起事故总信号的误触发过程中的动作逻辑,并据此提出了相应的防范措施和注意事项。
关键词:事故总信号、KKJ、TWJ
1、事故案例
2016年3月3日福建某电厂运行人员在就地操作箱手动分开#3主变高压侧隔离开关341JS时,320JA开关触发的事故总信号1。该信号送至NCS和福建省调。
2、事故分析
为了能够及时反馈变电站在出现故障时的事故跳闸情况,便于运行及值班人员进行处理,变电站均需设置开关事故总报警信号,该信号除供变电站内部使用外,还需上送电网主站,以供事故分析使用。目前该信号有两种实现方式:一种为软件合成,通过将继电保护动作信号如电流保护、差动保护等的跳闸信号在监控系统中用一定的软件逻辑算法形成;另一种方式为硬接点实现,即将断路器的合闸操作信号(断路器合闸后位置信号)与断路器的跳闸位置节点串接直接送至监控系统实现,上述两种形式中监控软件合成的方式存在开关偷跳时无法实现事故报警等弊端。根据福建电网要求,各厂站220kV及以上开关的开关事故总信号应采用合后触点串接跳位触点方式,开关合后触点串跳位触点的方式原则上在操作箱上实现(要求操作箱具备KKJ合后继电器,否则需加装KKJ合后继电器),以硬接点方式接入测控装置。对上述断路器的操作箱进行核实后发现,各断路器操作箱内均安装有KKJ继电器,并且目前已经按照开关合后位置继电器接点(KKJ或STH)串接TWJ接点的形式将事故总信号接入到监控系统中,经现场核实接线情况与图纸一致,因此目前现有接入方式已经满足福建电网的最新发文要求,但监控系统中的事故总信号未采用上述硬接点接入信号,仍然采用的为保护动作信号合成方式,因此需对监控系统软件进行修改升级即可,不需要增加新的设备。
该场站已完成省调对于事故总信号相关的要求的相关改造,厂站220kV及其以上开关事故总信号采用KKJ+TWJ的方式在断路器操作箱实现2,该电厂的事故总信号满足此要求。正常运行时断路器由于故障跳闸或者偷跳,均会触发事故总信号,方便电网及时发现问题,其标准构成如图1。

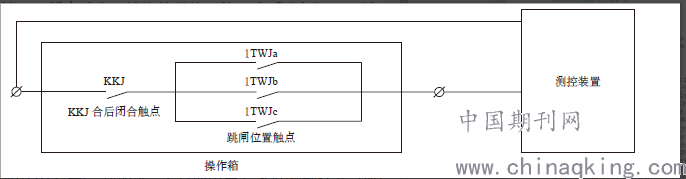

图1 “合后触点串跳位触点”事故总信号示意图
如图2所示KKJ是断路器操作箱中合后继电器的位置接点,当断路器手动(运行人员NCS手动)合闸时,KKJ接点闭合并保持;TWJ是断路器操作箱中的跳闸位置继电器3。根据设计,该电厂的500kV开关站的断路器跳闸位置回路串联了断路器两侧隔离开关及主变高压侧隔离开关位置接点。TWJ接点闭合有三种情况:

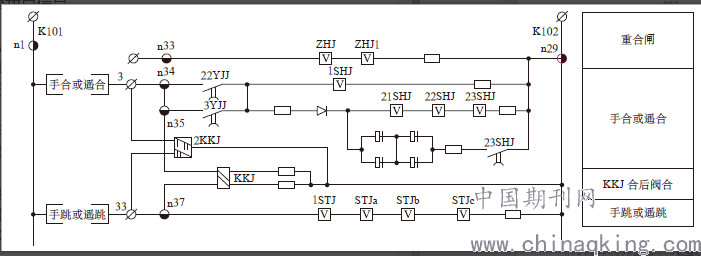

图2 KKJ合后继电器原理
TWJ接点闭合有三种情况:
?019UM接点闭合,019UM为解锁继电器,需要插入解锁钥匙或者短接解锁,正常该继电器不励磁,其常开触点不闭合;
?主变高压侧隔离开关为合闸状态,断路器两侧隔离开关为闭合状态且断路器本身为断开状态;这种情况反映的是主变高压侧断路器正常运行时跳闸后的情况;
?主变高压侧隔离开关为断开状态且断路器为断开状态。
经查询操作日志及后台操作记录,2016年3月2日运行人员手动分开#3主变高压侧隔离开关341JS时,320JA开关间隔触发了事故总信号。#3主变由于未进行相量测试,第三串不能合环运行,一直由330JA断路器带主变运行,320JA处于冷备用状态(320JA断路器断开,两侧隔离开关断开)。
#3主变最近一次的操作是进行BUS试验,冷备用状态合闸310JA、320JA后由#3GPA保护跳开两个断路器,因此320JA的KKJ接点不受影响,仍保持闭合状态。在3月2日进行的主变转检修过程中分开主变高压侧隔离开关341JS,使320JA的TWJ满足第三种情况:主变高压侧隔离开关为断开状态且断路器为断开状态,导致TWJ接点闭合从而触发事故总信号。
3、建议措施
采用KKJ+TWJ的硬接线方式实现的事故总信号能正确反映各间隔开关动作的情况尤其可以监控到偷跳情况的发生,具有速度快故障率低的优点,但也存在以下问题:
(1)建议开关检修及传动试验期间需要对相关间隔做好安全措施和屏蔽措施,避免出现事故总信号的误报警故障。
(2)KKJ继电器动作后,在开关跳闸的情况下需要进行远方复位,增加了操作的复杂性,建议在开关跳闸的运行处置程序中增加KKJ继电器的复位操作流程,以免遗漏。
参考文献:
1 贺家李.电力系统继电保护原理[M].北京:中国电力出版社,2005.
2 国家能源局 . 防止电力生产事故的二十五项重点要求及编制释义[M]. 北京:中国电力出版社,2008.
3 南瑞继保 CZX-12R 操作继电器装置技术说明书[R]. 南京:南京南瑞电气有限公司,2012.
作者简介:龚炼炼(1990.1.19-)男,汉族,湖北武汉人,本科,工程师,研究方向:电气工程及其自动化、超高压开关站继电保护
