王凯[1] 孙鹏程[2] 杜耿[2]
1亳州市谯城区重点工程建设管理服务中心 安徽亳州 236800; 2中建八局第四建设有限公司，安徽合肥 230000
【摘要】外墙结构一体化保温板施工技术采用结构与保温同步施工，有效避免了施工中或施工后火灾的发生，大大缩短了施工工期，节约模板，减少支撑，降低了施工成本，设计施工技术简单，具有较好的经济社会效益。
【关键词】外墙结构一体化保温板；保温体系；安装
1 引言
目前我国外保温工程普遍采用的是聚苯板薄抹灰和干挂幕墙板填充系统，均存在着不同的消防隐患，尤其是在施工过程中，保温板一旦碰到火花，极容易发生火灾，尽管采用的保温板为阻燃型的xps或eps板，但在火灾发生的情况下，由于苯板属热性泡沫，遇热收缩融化，助燃剂快速挥发，保温板转换为极易燃烧的可燃体，并在热风力和烟道效应的推动下，短时间内可使整个建筑物外立面燃毁殆尽，从而造成严重的财产和人身安全事故。另外随着社会的发展，对环境保护、质量安全的要求越来越迫切，国家也大力倡导建筑节能和安全文明施工，保温装饰一体化日渐兴起。
2 工程概况
2.1 建筑工程概况
本项目场地北侧为现状安置还原小区，西侧为现状小区道路，毗邻施工现场围挡；南侧为现状亳菊路，距离用地红线13.9m；东侧为现状张亮路，距离用地红线19m，且东侧紧邻施工围挡有两排高压线。场地南侧和西侧内部有一排埋地高压线，南侧高压线距离离围挡距离为1.2m，西侧距离围挡距离为0.5m～8m。项目为设计施工一体化总承包工程，总占地面积65628.5㎡，总建筑面积159960.47㎡，包含11栋住宅楼（9～18层）、一栋三层幼儿园和生活配套功能区。
2.2 外墙结构一体化保温板概况
外墙结构保温一体化保温体系由保温层、粘结层、加强勒、保温过渡层、内(外)侧粘结加强层、连接件、现浇混凝土组成。外墙结构保温一体化体系的基本施工工艺原理是将符合工程要求的复合保温板置于绑扎好的梁、柱、墙的钢筋外侧，并在设置多个锚件固定，按设计要求支设模板和浇筑砼，使保温板与砼有机粘接在一起，拆除外模板支撑和内模后，在保温板的外侧直接做砂浆保护层或腻子，形成符合建筑节能标准的永久性复合保温体系，实现节能与结构同寿命。
.png)

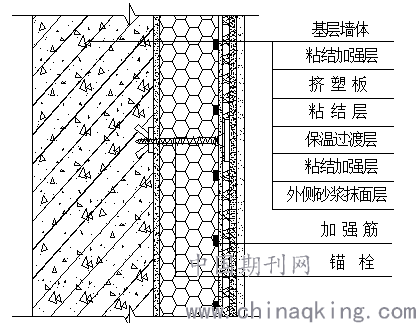

外墙结构一体化保温板墙身构造
3 外墙结构保温一体化施工工艺原理
工艺流程：外墙结构一体化保温板排版→弹线→裁割→安装连接件→绑扎钢筋及垫块→立内侧模板→立外侧复合外模板→安装预埋套管及对拉螺栓→安装模板方管次楞→安装模板方圆扣主楞→调整固定模板位置→浇筑混凝土
3.1 外墙结构一体化保温板排版
外墙结构一体化保温板排版的合理性对施工的难易和外墙的防裂具有重要影响，排版拼接应综合考虑两方面问题：
1）根据图纸外墙尺寸确定排版方案并绘制安装排版图，尽量采用大规格整板，减少拼接。复合外模板的拼接处由于板的伸缩变形易开裂，因此拼缝处必须附加玻纤网格布并用抗裂砂浆找平。拼缝越多，需要处理的地方越多。通常情况下，采取的复合外模板的高度尺寸宜为楼层高度，避免竖向拼接，可以只进行横向拼接。一般情况下，复合外模板的长度不超过三米，能够满足普通楼层使用。若楼层高度超过三米，需要进行竖向拼接，拼接时不宜超过两块并应进行错缝，搭接长度不易少于板的1/3。
2）考虑施工难度，复合外模板不易采用小规格尺寸，复合外模板自身的构造特点决定了施工时应尽量避免在复合外模板上开孔、打洞和固定物体。复合外模板不能像木模板一样，在工地事先拼接然后吊装，而应先逐块吊装安放后再拼接。当拼接越多时，起吊安装次数越多，安装和临时固定越困难。
3.2 连接件设置
根据《DBJT11-142》图集连接件在复合外模板中的设置每平方米不少于5个，均匀设置，连接孔距复合外模板边缘不少于50mm。连接件采用专用的工程塑料螺栓，塑料圆盘直接不小于100mm,端头采用金属平头螺母，单个螺栓抗拉承载了标准值不应小于0.6KN，制作塑料钉和塑料套管的材料不得使用再生材料，连接件锚栓有效锚固深度不小于50mm。
3.3 垫块设置
外柱、墙梁钢筋绑扎完毕，经验收合格后在钢筋内外两侧绑扎C20水泥砂浆垫块，每平米3-4块，梅花形布置，垫块间距宜为30cm-50cm，保证钢筋保护层厚度。
3.4 连接件设置
外墙结构一体化保温板自重较大，吊装时砂浆厚度较大面应在下面，保证复合保温板的强度足够，板在起吊时不断裂。为便于施工，应将多块板捆扎起吊至施工楼层。捆扎时应用木方放置在板边，保护复合保温模板避免损坏。复合保温板起吊后安放于预定位置，先粗略定位。然后经过调整精确定位后，将连接件同墙柱梁钢筋用锚丝绑扎连接。等其他面的模板精确定位后，通过对拉螺栓将所有面模板牢固联系在一起，完成施工的复合保温板禁止承担施工荷载。
3.5 外墙结构一体化保温板支撑固定
复合保温板的外支撑由方管和方圆扣加固件组成，通过对拉螺栓固定牢固。复合保温板支设时应首先将复合保温板临时固定好，利用每块板的上下端或两端各一阳角螺栓与钢筋临时绑扎固定加固时采用侧壁包裹复合保温板。复合保温板的拼缝处应用砂浆、胶带封闭或用海绵条塞紧，避免浇筑混凝土时漏浆。
3.6 外墙结构一体化保温板混凝土浇筑
复合保温板表面由粘结砂浆包裹，外表面可以承受10N的冲击力，内表面厚度较薄，抗冲击力为3N左右，但混凝土振动棒的振动力最高时能达到4000N，因此，浇筑混凝土时禁止直接振动复合保温板。振捣棒的振动距离约为40cm,因此应离复合保温板不少于于10cm振捣，足以保证振动密实度。浇筑振动时应派专人进行观察复合保温板，发现跑模漏浆时应及时进行加固处理。
3.7 螺栓孔封堵
采用对拉螺栓固定外墙结构一体化保温板时产生大量螺栓孔，对拉螺栓孔的封堵是否严密，对于防止墙体渗漏和保温性能有重要影响。自身墙体的特点，外面为保温，内部为承重混凝土墙。因此，保温部分应采用发泡聚氨酯填实，墙体部分用膨胀水泥或加膨胀剂的水泥砂浆封堵密实，保证密封严密。
4 工程应用效果
采用外墙结构一体化保温板施工工艺，简化了施工难度，加快了施工进度，降低了施工成本，保证了施工质量，取得了良好的效益。
5 结语
通过安徽谯城经济开发区5#还原小区C区工程项目设计施工一体化总承包工程的应用实践，我们可以得出以下结论：
1、采用锚固的安装方式，施工简单、快捷，加快了施工进度；
2、提高了施工质量，降低了施工成本；
3、实用性强，并不受天气、季节气候和地理环境限制，全年皆宜；
4、绿色环保，经久耐用，使用寿命长，实现了节能与结构同寿命。
【参考文献】
[1]GB50300-2013，《建筑工程施工质量验收统一标准》[S]，中国建筑工业出版社，中华人民共和国住房和城乡建设部，2014年6月1日
[2]JGJ162-2008，《建筑施工模板安全技术规范》[S]，中华人民共和国住房和城乡建设部，2008年8月16日
[3]JGJ144-2019，《外墙外保温工程技术标准》[S]，中华人民共和国住房和城乡建设部，2019年11月01日
[4]JGJ33-2012，《建筑机械使用安全技术规程》[S]，中华人民共和国住房和城乡建设部，2012年5月3日
[5]GB50411-2019，《建筑节能工程施工质量验收标准》[S]，中华人民共和国住房和城乡建设部，2019年12月1日
[6]GB50411-2018，《建筑装饰装修工程质量验收规范》[S]，中华人民共和国住房和城乡建设部，2018年9月1日
