杨斌1；郝代鑫1；位鲁华2 韩明军1；梁化伟1；左润国1；
1.青岛达能环保设备股份有限公司 山东 青岛胶州市 266300
.2. 青岛德固特节能装备股份有限公司 山东 青岛胶州市 266300
摘要 目的、方法、结果、结论
GDM系列液压关断门系统复杂，工作环境恶劣，故障率高；本文叙述了GDM系列液压关断门系统中较为关键的部件结构、部分故障表现及解决办法加以说明。能在其出现问题时得以快速解决。
关键词：GDM系列液压关断门；故障解析；机械锁油缸；液压阀；
引言
锅炉排渣设备的运行情况会直接影响锅炉效率和运行安全。目前，燃煤机组多采用以刮板捞渣机（捞渣机）为主的湿排渣系统和以风冷干式输渣机（干渣机）为主的干排渣系统。捞渣机系统运行稳定，冷却效率高，对灰渣量适应能力强。液压关断门吊装在锅炉底部渣井下，能储存及承载不少于锅炉燃用设计煤质MCR时8小时的排渣量,且关断门上下位置关闭严密不漏灰,无明显漏风，保证炉膛密封，是锅炉排渣设备抢修时保证锅炉正常运行的最后一关。
1、机械锁油缸

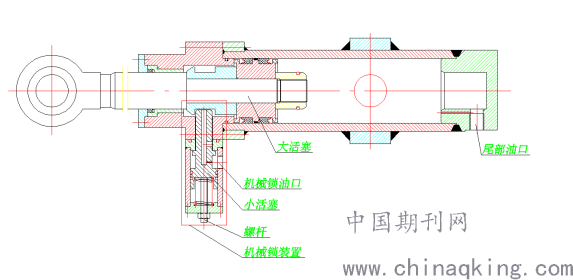

机械锁油缸为GDM系列液压关断门侧门用油缸，也可用于端门，是国家专利产品，具体结构如下：
.png)
油缸主要由机械锁装置和油缸本体组成，油缸主要有以下两个工作状态：
尾部油口进油，机械锁装置油口回油。
此状态油缸活塞做推出动作。当油缸推出至接近最大行程时，机械锁锁销被锁环顶起，后弹入锁止槽，将油缸锁死，起到保护作用。此状态对应液压关断门门扇摇起状态。
机械锁装置油口进油，尾部油口回油。
此状态油缸活塞做拉回动作。液压油进入机械锁后顶起机械锁小活塞，拉动机械锁销轴弹出锁止槽，后液压油进油油缸本体，推动活塞做拉回动作。此状态对应液压关断门门扇放下动作。
2、液压关断门液压站液压阀

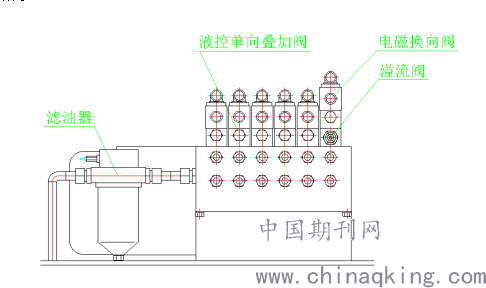

液压关断门液压站液压阀共三种，分别是溢流阀，液控单向阀，电磁换向阀，用M5内六角螺栓（老机组用双头螺柱）连接在液压基板上，结构形式如下图所示：
.png)
电磁换向阀：在阀门的最上层，主要作用是控制液压油方向，使门扇实现开关的功能。
溢流阀：也称叠加溢流阀，主要作用为压力调整，对系统压力保护及保证系统的运行压力。系统无压，尤其是新设备大部分与此阀门有关。每台液压关断门液压站一般只有一个溢流阀。
液控单项叠加阀：主要作用为节流、保压，当不操作时防止液压油流回油箱，对油缸起一定的锁止作用。

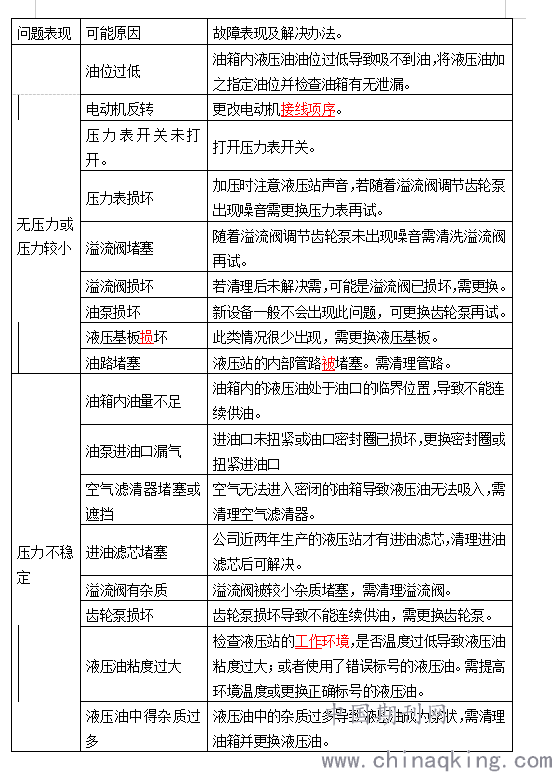

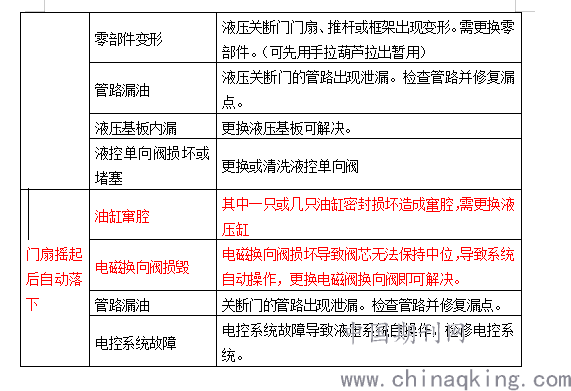

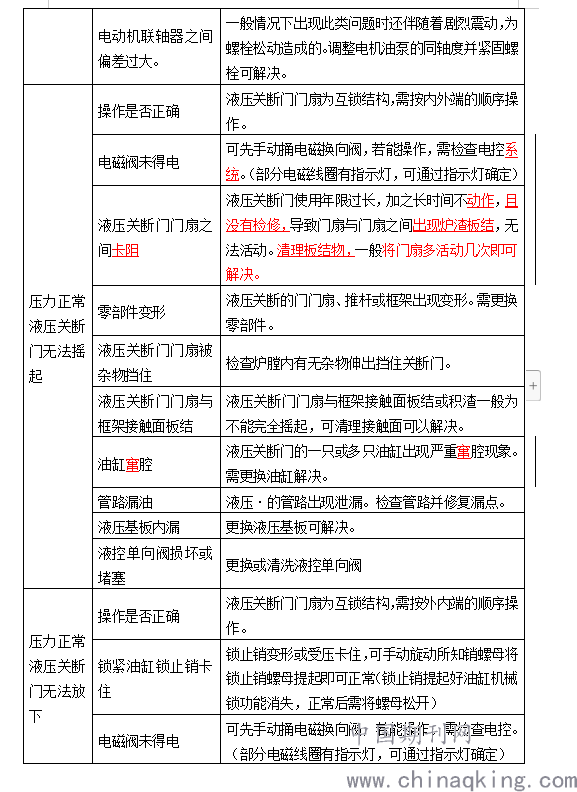

3、液压关断门常见故障分析：
.png)
.png)
.png)
