陈桂香
资兴市浙江水电站 湖南省 423400
概述：PSS装置，电力系统稳定器，是配置在发电机组励磁系统上的附加控制。适当整定PSS参数可以起到提供附加阻尼力矩，可以抑制电力系统低频振荡，从而提高电力系统静态稳定性，为保障电网安全。这次对过船轮电站1～2#发电机组进行PSS功能试验分析，确保装置在有效工况。
关键词：过船轮电站 PSS装置 试验分析
一、资兴市过船轮水电站发电机组励磁设备为重庆天人自控有限公司生产的KLSF-PLC-2型微机励磁系统。参数如下：

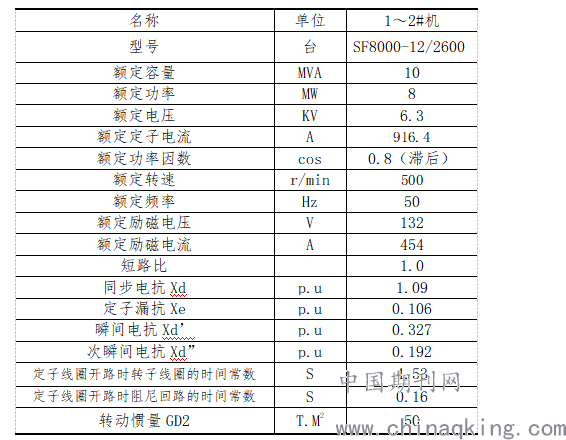

1、发电机参数；
.png)
2、励磁系统框图及参数
1～2#机组励磁调节器，其传递函数和控制参数具体如下：

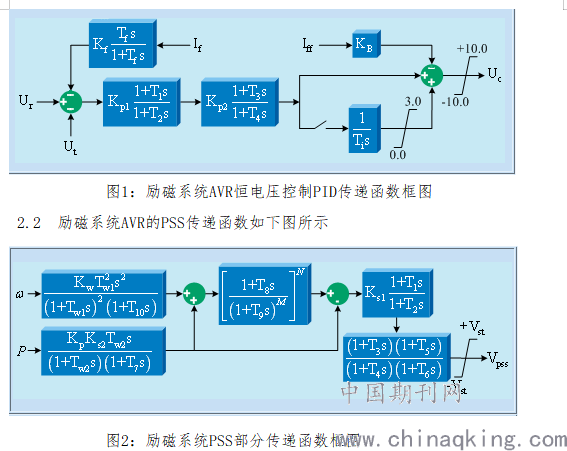

2.1励磁系统AVR的恒电压控制PID传递函数如下图所示
图1：励磁系统AVR恒电压控制PID传递函数框图
2.2 励磁系统AVR的PSS传递函数如下图所示
.png)
图2：励磁系统PSS部分传递函数框图
2.3 励磁系统控制参数具体如下
2.3.1 电压闭环PID参数：
Kp1=30，T1=0，T2=0，Kp2=0，T3=0，T4=0，Ti=5，Kf=0，Tf=0，KB=0，调差系数为0%。
2.3.2 1～2#机PSS试验整定参数：
Tw1=Tw2=4，T1=0.21，T2=0.02，T3=1.0，T4=1.0，T5=0.23，T6=0.02，T7=4；T8=0.6，T9=0.12，N=1，M=5，Ks1=2，Ks2=1.14，Kw=1，T10=0，Kp=1；
PSS投入最小功率=32%Sn，PSS退出最小功率=30%Sn，PSS输出最小值=-10%，PSS输出最大值=10%。
注1：PSS投入最小功率32%Sn、退出最小功率30%Sn为固定整定值，不能更改。
注2：上述时间常数单位为s。
二、PSS试验参数分析

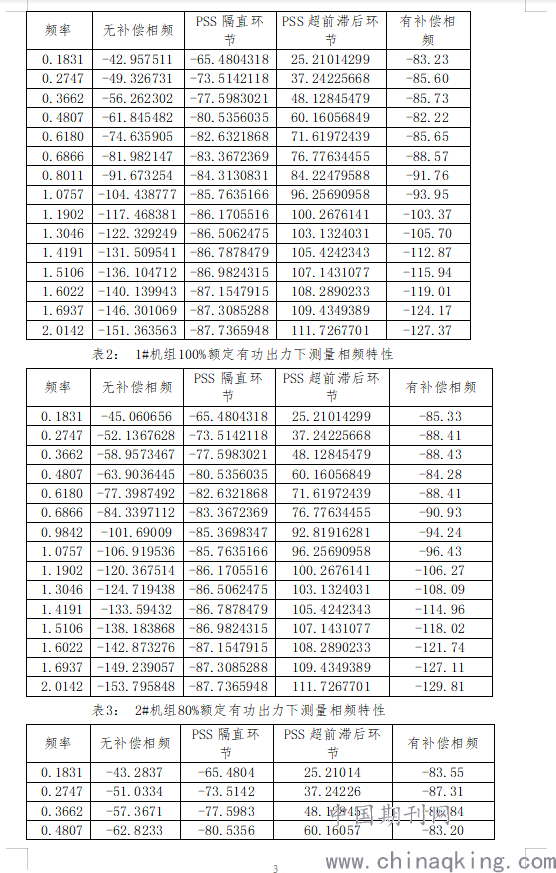

1、机组PSS相频测试结果 (1～2#机组无功出力为10%额定无功)
.png)
.png)
.png)
.png)

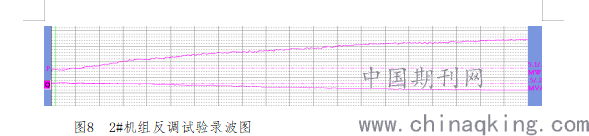

从上述图7-8可见，1～2#机组从80%额定有功上升至100%额定有功的整个过程中，机组无功没有出现明显波动，反调效应轻微。
2.4 阻尼比计算

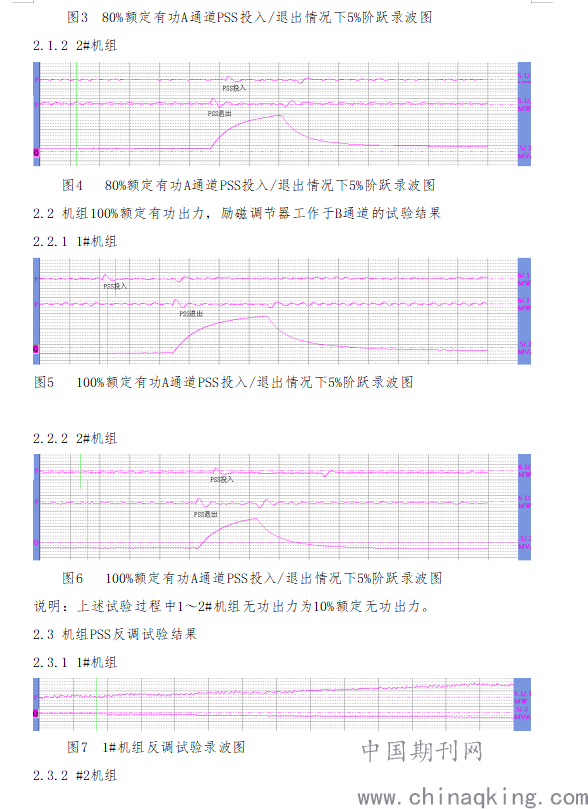

从图3-6可见，1～2#机组投入PSS后，有功波动由原来的2-3个周波，减少到1个，所以这里不再计算阻尼比，PSS对正阻尼比的提高幅度满足要求。
2.5 PSS其余功能的检测
此次试验,还分别完成了各机组PSS的限幅功能、自动投退有功功率、临界增益试验，均获得了正确的结果。
结束语：在采用本报告提供的PSS试验整定值的情况下，1～2#机组PSS补偿的相位在《发电机组电力系统稳定性（PSS）运行管理规定》所要求的范围之内；该站1～2#机组PSS投退及自动投退功能正常。在采用本次试验的PSS整定值的情况下，1～2#机组PSS投入后的机组阻尼比能够满足《发电机组电力系统稳定性（PSS）运行管理规定》的要求；反调试验过程中，1～2#机组机端电压和无功波动在《发电机组电力系统稳定性（PSS）运行管理规定》所规定的范围之内，符合其要求；从1～2#机组PSS有补偿频率特性可以看出，能够满足《发电机组电力系统稳定性（PSS）运行管理规定》所规定范围要求。满足电网相关要求，可以投入运行。
