徐晶 刘锋 常琪林 虎国林
长庆油田分公司第八采油厂 邮编 720021
摘要：通过研制简易铁皮切割器并在实际生产中使用，缩短了员工铁皮切割的时间，降低了劳动强度，并且大大降低了员工操作时的安全风险。
一、选题理由
假如把1*2平方的铁皮剪成自己所要求的尺寸，在操作过程中，能遇到哪些问题和麻烦，请看
1、铁皮剪刀所剪的尺寸短，而且线条不直；
2、在操作过程中，所剪开的铁皮分别上下打卷，造成后期铁皮不平整；
3、所剪的铁皮在应用中某些地方不平整；
4、制作出的箱体或其他东西不美观；
二、现状调查
员工用铁皮剪刀在操作过程中容易划伤手指、在裁剪过程中铁皮上下打卷、不平整，而且所裁剪的线条不直等；

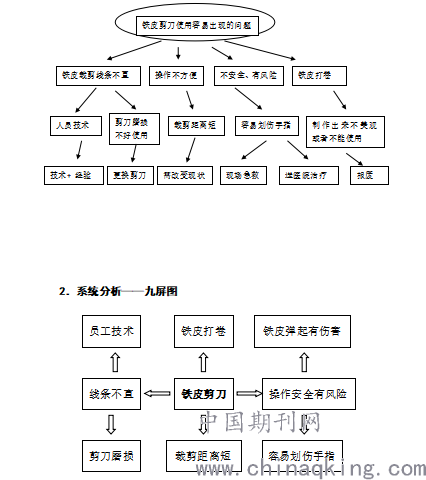

1.因果链分析：
.png)
三、选择最佳方案
通过因果链和系统分析—九宫格制定最佳方案；
1）固定刀片和切割平台左侧通过固定螺丝进行固定；
2）活动刀片的刀头顶端和切割平台的前端用螺母和销子进行固定，始终和固定刀片进行相交，起到切割的作用。
3)扶正杆的作用是：在切割过程中导致重量向左侧偏移，造成平台不稳，从而起到左右平衡或者是稳定的作用，而扶正杆在不用的情况下可以移动到平台底下（可以左右移动）。
4)活动刀片和固定刀片必须在加工的过程中进行热处理，达到符合要求；
四、奋斗目标
经过现场调查以上原因和操作出现的安全问题来改变以前的现状，进行制作图纸和加工如下

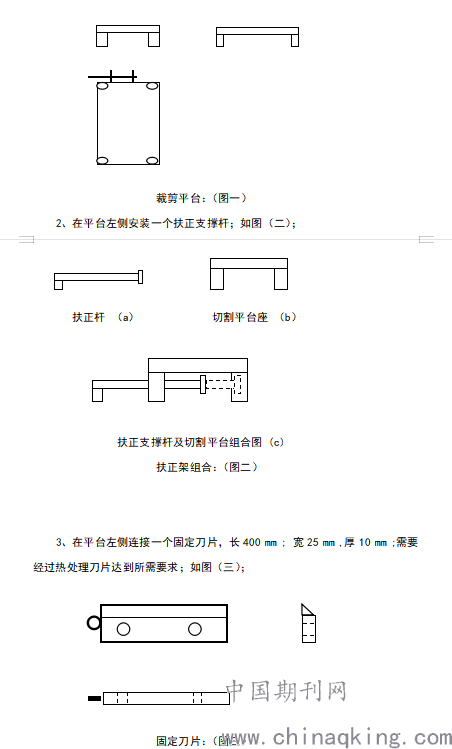

1、切割操作平台：用30的角铁及槽钢制作一个裁剪器平台座（有短支腿） ，长400 mm 、宽200 mm 、高加上支腿80 mm ; 如图（一）
.png)

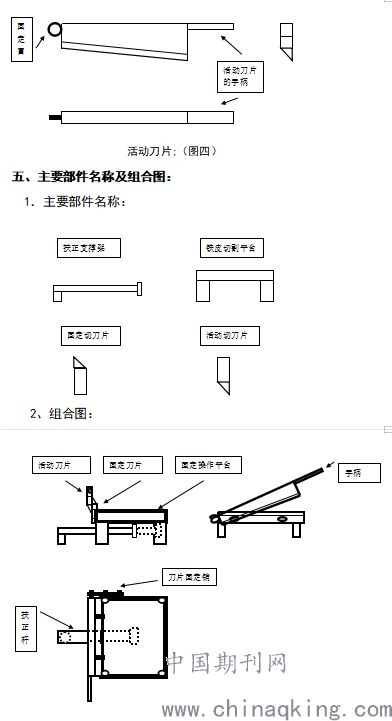

4、在平台固定刀片边安装一个活动刀片；如图（四）
.png)
结束语：
为确定上述的原因分析的真实准确性，对主要影响因素进行了现场的分析和确认。
根据现场的分析和讨论，最终要因确定解决问题为三条：1、防止铁皮弹起伤人、降低风险；2、确定铁皮切割质量合格；3、解决距离短的问题。活动刀片、固定刀片加工材质和处理均达到要求；切割操作平台和扶正支架已达到所需要求（稳固、牢靠、结实）。各配件都能满足受力需求，保证了铁皮切割器的正常使用。
