摘????要：电力系统中,配电室主要用于为低压用电客户配送电能,其电气安装质量直接影响电力系统的 安全性与稳定性。因此,分析10kV配电室电气安装施工技术,阐述施工重点,讨论电气安装施工前的准备工作、基础型钢的安装施工技术要点、电缆的敷设、高低压开关柜安装要求、母线安装检查处理、安装母线注意事项和电气安装检查等,在根本上为10kV配电室电气安装施工质量的提升提供支持。
关键词：10kV配电室;电气安装;电气设备;?安装施工技术;
引言
10kV配电室是较常见的配电室,对于电力系统的稳定运行具有积极作用。10kV配电室可以满足人们的民用和工业用电需求,为人们的生产和生活工作提供基础能源[1]。配电室配电装置施工技术的质量是保证设备稳定运行的基础,可以保障线路电能可靠稳定运行。分析10kV配电室电气安装施工技术,了解施工技术手段与要点,明确施工要求,可以从根本上保障10kV配电室电气安装工作的稳定开展。
一、10kV配电室电气安装的施工要求
在10kV配电室当中其电气安装工作所涉及的内容比较广泛,包含有母线相关操作、敷设电缆、土建工程建设以及安装接地网等等,这些在具体实施的时候都具有一定的技术要求。
通常在土建施工的时候必须要将高低压开关柜以及预埋件的位置预留出来,并且还要与电气安装的有关施工条件相符合。与此同时要确保配电室的大门是朝着外面开的,如果必须设置窗户,那么窗则不可以朝向临街的方向。
在基础型钢施工过程中,必须要在现场进行制作,并且还需要使用水准仪实施找平工作。将型钢摆放好之后,重点测量其高标点,之后再将点位固定好,与此同时其它区域当中的节点也应该要在同一标高之上,之后还需要进一步反复检查。通常型钢加固都是使用满焊的形式,并应用水准仪测量误差,误差要控制在1毫米的范围之内。

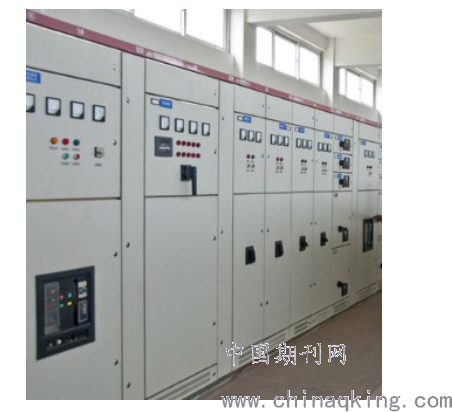

在安装高低压开关柜的之前需要先检查柜体,保证质量合格之后才能够实施下一步工序。具体进行操作的时候需要先从一边做起,并且还要依照施工设计所要求的位置将其放置在型钢之上。并且还需要重点关注两个面盘之间对应的缝隙,要是型钢出现一定问题,面盘可以不安装在缝隙上面。
对于接地网来说,在安装的时候其水平接地要埋深在0.8米,最大接地电阻为4Ω,还需要将水平与垂直使用点焊的方式焊接起来,最小接口的长度为12厘米,焊接厚度是0.8毫米。在焊接完成之后还需要落实清理步骤,并且涂抹上防锈蚀的油漆。
.png)
二、10kV配电室电气安装施工技术的要点分析
2.1安装施工前期的准备工作
由于10kV配电室对于电力系统具有重要意义,因此在进行电气安装工作之前必须要将相应的准备工作做好。电气安装与土建之间的相关人员必须要深刻的进行相关问题的交流与沟通,预先将电气安装时涉及到的预埋件位置进行细致的设计,对既有的相关安装要求进行参照,严格对配电室的相关土建施工进行布局。在对其进行正式安装的时候,需要事先对10kV配电室的土建工程质量实施全面检查,以保证各个环节都与相关规定相符合,比如门窗、屋顶及楼板等。此外,电气安装施工必须保证土建工程全部完工并检查符合标准以后才能实施,以避免在后续的电气安装施工作业中存在不良的影响。
2.2基础型钢安装施工的技术要点
在配电室的电气组成中基础型钢是重要的部分,因此能够正确的对基础型钢实施安装是极为重要的。基础型钢在进行制作的时候,一般都是在工程现场完成的,通过这样的方式才能保证配电柜具有极高的稳定性。在安装的过程中必须要严格依照相关设计图纸内容来进行,以保证基础型钢与配电室电气相关安装需求相适应,促进其稳定性的有效提升,在加工的时候必须要严格依照设计图纸来开展相关工作,并严格控制与掌握基础型钢的各项尺寸,必须严格遵循相关设计指标来实施,将误差降至最低。
2.3高压柜安装施工的技术
在进行高压柜安装施工的时候,要预先对基础型钢安装施工与土建工程施工的实际情况实施验收,必须要将所有的检查工作做到位,这样做的主要目的是为了避免由于基础型钢与土建工程施工出现不符合要求,促使在高压柜实施安装施工的时候带来不必要的麻烦,因此,需要确定这两个施工环节的质量完全符合标准后,才能实施高压柜相关的安装施工工作。高压柜在实际的安装中,必须要保证其安装过程的顺序性、规则性,必须要严格依照相关设计图纸中的要求来进行,并遵循其一定的顺序将其置于基础型钢的上面。然后再依据相关设计图纸规定的位置来进行相应位置的摆放。高压柜的安装过程必须要严格按照顺序来进行,当所有工序安装完成之后,必须要做好相关的验收工作,将安装施工的误差降至最低。
2.4母线安装施工的技术
配电室内的母线安装是极为重要的,必须要保证母线安装施工的质量,使其与相关的规定相符合。在开始安装之前需要先对母线的质量进行严格的检查,保证母线没有裂痕、裸露等较为原始性的质量问题,同时还需对母线的表面实施相应的修复与平整工作,这是对母线实施的最基础性的质量检测。在对母线质量检查完毕并确定没有问题之后,需要对相应的螺栓孔实施检查,以确保其位置能够满足需求,如果发现螺栓孔位置存在与设计位置不相符的情况,就需要采取重新拼装的方式进行处理。
2.5电缆敷设施工的技术
电缆的敷设在配电室电气安装施工中也是具有极高重要性的,必须要对电缆敷设的质量进行严格的把控。在电缆进入施工现场以前必须要严格检查电缆的质量,做好相应的验收工作。一般情况下,在高压柜的两面之间会专门设置供电缆穿过的专用穿线孔洞。在进行电缆穿孔的时候,需要主义的是尽可能降低对微机综合保护系统产生的干扰,因此,必须要严格的按照标准规定来实施,避免安全隐患的产生。当电缆敷设的相关工作完成之后,还需要对高压电缆实施进一步的检验与测试,在确定所有环节都无误以后才能进行高压电缆的固定工作。在对高压电缆进行固定的时候,大多会采用Ω卡,Ω卡是由扁钢做成的具有很好的固定效果,并且不会使电缆受到损伤。
三、10kV配电室电气设备安装施工技术
3.1电气设备安装施工原则
电气设备的安装要严格遵守以下施工原则:电气安装工程施工,须妥善处理电气设备与土建的前后关系;电气、土建各专业间应在施工前进行图纸核对,发现矛盾处须在施工前合理解决;电气设备安装完成后均须调试运行,保证设备运行的可靠性;电气调试运行必须等所有电气设备安装齐全,经绝缘检测合格后方可运行。
3.2电气设备安装施工方法
检查与电气设备相关的土建工程,质量是否符合国家施工及验收规范的规定;施工场地须清理干净,保持道路通畅;检查电气设备技术资料,其相关技术资料应与实物一致且齐全,出现差异时,须及时更改或补齐。

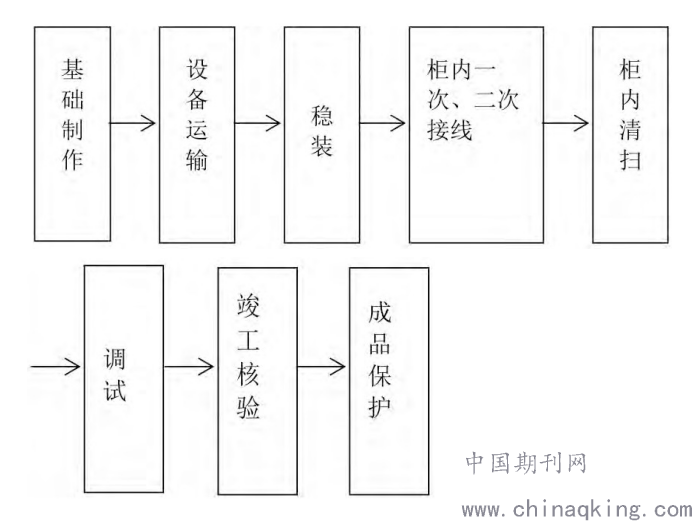

电气设备安装施工设备安装施工工艺流程如图1所示。
.png)
基础制作安装:一般情况下,为了保证安装施工的精确性,基础型钢应在现场制作。基础型钢选用水平度高的优质槽钢,焊接成矩形。测量柜体地脚螺栓间距离,在槽钢的上脚面划好开孔位置,钻孔后将其锉成长孔。清除焊渣毛刺及内外铁锈,涂上与柜体颜色一致的防锈漆。将穿好螺栓的基础型钢放在电缆沟沿上找平找正。螺栓稍拧紧后测水平,合格后将全部螺栓拧紧。基础型钢装好后,低压柜基础顶部高出抹平地面50mm,高压柜基础顶部高出30mm以上,手车成套柜按产品技术要求操作,基础型钢可靠接地。

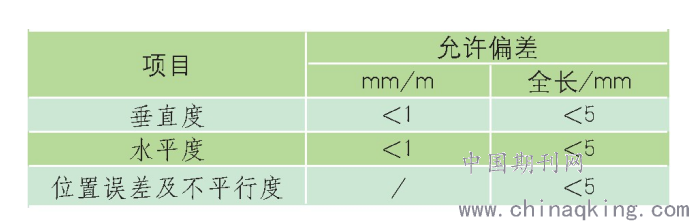

基础型钢安装的允许偏差规定如表1所示。
表1基础型钢安装允许偏差表
.png)
接地装置制作:接地装置的安装须严格按照施工设计图纸进行,且采用的器材均要符合国家现行的技术标准规定,须有合格证书。变压器、高、低压开关柜等的金属底座和外壳;电力电缆的终端头的金属外壳和电缆的金属保护层;可触及的电缆金属保护管和穿线的钢管;配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座;电缆桥架、支架;封闭母线的外壳及其他裸露的金属部分,以上金属部分均接地。
设备稳装:根据设计图纸规定检查型钢基础尺寸与柜体尺寸是否吻合。将柜体放置并调整正确安装位置。成列柜放置完成后,先将两端柜体找正,再从柜下至柜上2/3高处的位置拉紧一条水平线,逐台进行调整,柜高度不一致时可以柜面为准进行调整。可采用0.5mm钢垫进行找平,但每处不可超过3片。根据产品技术文进行螺栓固定和开孔。调整过程中的安装允许偏差应符合现行国家施工验收规范规定。
柜内二次接线:柜内二次接线按照配线图逐台检查柜内电气元件是否相符,额定电压、控制程序、操作电源、电压相序必须一致。超过2根盘圈压接时,2根导线中间应加平垫圈,并用平垫圈加弹簧垫后用螺母紧固。独根线插接时,应打回头后压牢。多股铜导线盘圈涮锡后,压接牢固。
3.3电气设备安装注意事项
首先要安装避雷设备以保护变压器和配电柜,注意避雷装置安装不可在保险跌落前进行。其次须注意吸湿器的安装,要先将变压器的密封垫拆除,其稳定的运行是变压器更好运行的保障。再次接地设备运转过程需要使得配电系统的安全运行得到保障,安装后要检测电气件是否接地。最后柜内母线安装,应在安装前检查接触面应平整、清洁、无氧化膜;其再加工时,必须保证接触面有电力复合脂保护,防止生成氧化膜。安装在高压开关柜进线处的电缆头,应采用卡夹固定在柜体支架上,严禁采用铅丝或导线将电缆头固定在柜体支架上。出现电缆应固定在开关柜顶部钢支架上,严禁随意放置电缆头。各转动部位均应注入润滑油。
结束语
电能与人们活动息息相关,10kV的变配电就是高压电转换成生活、生产用电的重要枢纽,故10kV配电网中变配电设备的安装就需要很强的技术性,电气设备安装施工质量直接影响到整个电网是否可以安全稳定的运行,每一个安装施工环节的质量把控,是整体施工质量的重要组成部分。严格把控施工质量是施工过程中的第一宗旨。如果发现某一环节出现问题,需要及时处理,以保证运行的安全可靠。电网建设的逐渐强化,不断完善的施工技术与措施,使得电网的建设、电能的供应等更加的安全与稳定。
参考文献
[1]10kV配电室的电气安装施工及质量[J].王刚.工程技术.2019(8)
[2]小区10kV配电室电气安装技术要求与要点分析[J].陈群.建材与装饰.2018(9)
[3]10kV配电室的电气安装施工及质量控制[J].杨立友.工程技术.2019(9)
[4]10kV配电室电气安装简析[J].付智光.陕西建筑.2018(01)
[5]小区10kV配电室电气安装技术要求与要点分析[J].王耕.山东工业技术.2019(10)
[6]10kV配电室电气安装施工技术分析[J].张勇.城市建设.2018(1)
[7]10kV变配电室的电气安装及质量控制[J].刘飞.城市建设.2018(9)
[8]10kV电气安装在供电系统中的技术问题和对策[J].段伟.智能城市.2019(2)
