陈远航
四川中烟工业有限责任公司
本装置公开了一种除氧器乏汽回收利用装置，包括除氧器以及设置于其内部的回收利用装置，该回收利用装置包括与所述除氧器的辅助加热器相连的竖管以及与竖管相连的横管；所述横管上设有若干气孔。本装置，通过管路将其他部分的乏汽进行回收，再经除氧器辅助加热器进入除氧器内部，通过竖管的引流进入位于除氧器底部的横管，通过横管上的气孔散发，由于过程中乏汽的压力变化会散发出热量，利用此热量为除氧器进行加热，可以有效的减小除氧器对高温高压饱和蒸汽的需要，同时对回收乏汽进行再利用，有效的节约了能源。
.png)
1.一种除氧器乏汽回收利用装置，其特征在于：包括除氧器以及设置于其内部的回收利用装置，该回收利用装置包括与所述除氧器的辅助加热器相连的竖管以及与竖管相连的横管；所述横管上设有若干气孔。
2.根据权利要求1所述的除氧器乏汽回收利用装置，其特征在于：所述竖管分为至少两段，相邻段之间通过法兰连接。
3.根据权利要求1所述的除氧器乏汽回收利用装置，其特征在于：所述横管的下部设有至少1个支架。
4.根据权利要求3所述的除氧器乏汽回收利用装置，其特征在于：所述支架的数量为2，且分别位于所述横管的两端。
5.根据权利要求1所述的除氧器乏汽回收利用装置，其特征在于：所述辅助加热器连接有至少一个扩容器，各扩容器分别设置在各条乏汽回收管路上。
6.根据权利要求1所述的除氧器乏汽回收利用装置，其特征在于：所述气孔的孔径不小于0.5cm。
一种除氧器乏汽回收利用装置
技术领域
本装置涉及锅炉设备技术领域，具体的说，是一种除氧器乏汽回收利用装置。
背景技术
除氧器工作原理是用饱和蒸汽给水加热到对应除氧器工作压力下的饱和温度，除去溶解于给水的氧及其它气体，防止和降低锅炉给水管、节能器和其它附属设备的腐蚀。具有运行稳定，除氧效率高，适应性能好等特点。但除氧器的加热热源全部来自锅炉产生的高温高压饱和蒸汽。属蒸汽系统较大的“内耗”设备。基本可占蒸汽耗用的15%-20%左右。
实用新型内容
本实用新型的目的在于提供一种除氧器乏汽回收利用装置，用于解决现有技术中除氧器的加热热源全部来自锅炉产生的高温高压饱和蒸汽内耗较高的问题。
本实用新型通过下述技术方案解决上述问题：
一种除氧器乏汽回收利用装置，包括除氧器以及设置于其内部的回收利用装置，该回收利用装置包括与所述除氧器的辅助加热器相连的竖管以及与竖管相连的横管；所述横管上设有若干气孔。本装置，通过管路将其他部分的乏汽进行回收，再经除氧器辅助加热器进入除氧器内部，通过竖管的引流进入位于除氧器底部的横管，通过横管上的气孔散发，由于过程中乏汽的压力变化会散发出热量，利用此热量为除氧器进行加热，可以有效的减小除氧器对高温高压饱和蒸汽的需要，同时对回收乏汽进行再利用，有效的节约了能源。
优选地，所述竖管分为至少两段，相邻段之间通过法兰连接，若竖管为整段则有可能会因为长度的原因不能直接进入除氧器内部进行安装，因此将竖管进行分段，然后进入除氧器内部进行安装，为了便于竖管之间的连接，在连接处设置法兰。
优选地，所述横管的下部设有至少1个支架，支架的主要作用是与除氧器底部接触对横管进行支撑，同时由于支撑可以使横管底部的气孔与除氧器保持间隙让气孔通气，提高加热效率，由于横管与竖管相连，已有一个支撑点，所以只需在横管下部的适当位置安装一个支架即可。
优选地，所述支架的数量为2，且分别位于所述横管的两端。
优选地，所述辅助加热器连接有至少一个扩容器，各扩容器分别设置在各条乏汽回收管路上。
优选地，所述气孔的孔径不小于0.5cm。
本实用新型与现有技术相比，具有以下优点及有益效果：
（1）本实用新型通过回收乏汽，然后导入除氧器内部对除氧器进行加热，可以有效的减小除氧器对高温高压饱和蒸汽的需要，同时对回收乏汽进行再利用，有效的节约了能源。
（2）本实用新型在横管的下部设有支架，使其与除氧器的底部保持间隙，让所有气孔通气，提升加热效率。
附图说明

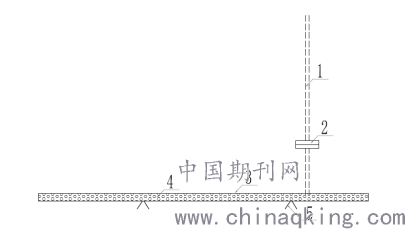

图1为本实用新型的回收利用装置结构示意图；

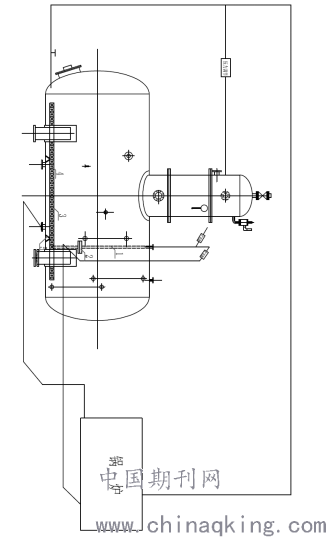

图2为本实用新型的回收利用装置安装结构示意图；
附图中标记：1-竖管；2-法兰；3-横管；4-气孔；5-支架。
具体实施方式
下面结合实施例对本实用新型作进一步地详细说明，但本实用新型的实施方式不限于此。
实施例1：
结合附图1所示，一种除氧器乏汽回收利用装置，包括除氧器以及设置于其内部的回收利用装置，该回收利用装置包括与所述除氧器的辅助加热器相连的竖管1以及与竖管1相连的横管3；所述横管3上设有若干气孔4，气孔4的孔径不小于0.5cm且遍布横管3的管壁；辅助除氧器的外部连接有车间回收蒸汽管道和锅炉排污回收蒸汽，两条管道上分别设置有一个扩容器。
竖管1分为两段，由于长度的限制，所以改为两段进入除氧器，两段竖管1采用法兰2连接。如图2所示，竖管1的两端分别与横管3和除氧器辅助加热器连接，横管3的底部设有两个支架5，分别位于两端，该支架5与除氧器的底部相接触，将横管3撑离除氧器的底部，让横管3管壁上的所有气孔4都能通气，可以提升出气速率，提高加热效率，由于横3管与竖管1相连，已有一个支撑点，所以在横管3下部的适当位置安装一个支架同样可行。
通过本实用新型的回收利用装置，将其他部分的乏汽进行回收，再经除氧器辅助加热器进入除氧器内部，通过竖管1的引流进入位于除氧器底部的横管3，通过横管3上的气孔4散发，由于过程中乏汽的压力变化会散发出热量，利用此热量为除氧器进行加热，可以有效的减小除氧器对高温高压饱和蒸汽的需要，同时对回收乏汽进行再利用，有效的节约了能源。
尽管这里参照本实用新型的解释性实施例对本实用新型进行了描述，上述实施例仅为本实用新型较佳的实施方式，本实用新型的实施方式并不受上述实施例的限制，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。
.png)

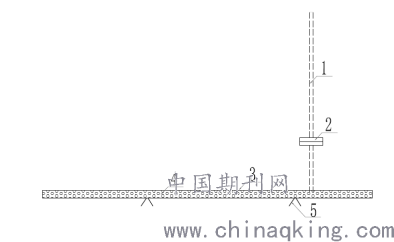

图1
.png)
图2
