李泽坚
缙云县机关事务保障中心 321400
摘要：中国随着城市建筑提高的标准与使用土地价值的增加，除了商业高层建筑（建筑物）外，大中城市的建筑业还显示出高层住宅建筑的发展趋势。如何解决高层公寓的电气设计？对于高层住宅的建设，重要的是保证高层住宅的质量，满足家庭对必要的生活设施的需求。本文主要阐述了高层建筑电气设计系统的设计原理，原理和方法，以及电气设备的选型基础。本文分为五个部分。第一部分主要介绍研究背景和主题的重要性，第二部分主要介绍电源和配电系统，第三部分主要介绍照明系统，第四部分主要介绍接地系统和最后的总结。
关键词：供配电；照明；电气设计
1前言
建筑设计是建筑物中的电气设计的重要组成部分。随着科学技术的飞速发展，这种重要性在今天越来越明显。由于现代建筑电气系统已经收集并应用了电能，电气设备，自动控制，计算机，网络，通信等技术，并在技术发展中不断进步。在工业和民用建筑的电气设计中，必须遵循国家法规作为指导，以通过电力设计确保电源的安全性和可靠性，并确保人员和设备以及整个建筑物的安全。高层电气设计主要包括照明系统设计，电源系统与防雷接地的设计。
2管线敷设问题及解决策略
2.1预留预埋施工
钢管和盒子（箱子）之间的连接通过锁紧螺母固定。紧固之前，应先将要紧固的钢管末端拧上螺纹，然后加锁紧螺母。然后将管子的一个孔直接插入管子并敲下。在（连接）孔中，延伸长度应小于5 mm，然后将锁紧螺母夹紧并固定。锁紧螺母外部露出的螺纹应为2-3扣。
每根电缆每dao米发热量可用du下式计算：
I值为载流zhi量，A值是导线截面专积，欧·m2。（铜的电属导率）
例如：电缆载流量1900A，导线截面2500mm2，算下来单根电缆发热量为28.8W/m。一回3根，一回电缆发热量有87W/m（发热量是87瓦每米）。
因此管道口径大小选择考虑电线电览截面的基础必须考虑合理的具备撒热条件的空间。
2.2混凝土楼板中的预留预埋施工
混凝土地板中先留的先埋电气管道主要由钢管制成，在施工过程中，管道的交叉不应超过三个。地面上的管道应精确定位并整齐地布置。在混凝土地板上预留的预埋布线管和接线盒的构造不需要水平指示器的位置，但是手动位置必须准确并且不得有任何遗漏。由于钢筋的外部保护层的厚度通常为3 cm，并且主钢筋密集且间隙较小，因此有必要使用加厚的接线盒进行施工，以使接线盒接近模板并确保混凝土的整体效果。
3强弱电系统安装注意事项
3.1插座的安装要求
在插座的布置时有一些特殊的场合和房间采用封闭式的防潮防水的插座，每个普通插座为10A,空调插座为16A,在一般房间根据房间的面积和功能来确定插座的个数和型号。
（1）客厅（起居室）是人们关注的主要活动场所。有许多电器。设计应基于建筑物装饰布局的布局，并应确保每个主墙都有电源插座。如果壁长超过3.6 m，则应增加插座数量。墙壁长度小于3 m，可以在墙壁中央调整插座。除了有线电视接线盒和计算机插座，还有用于空调系统的插座。带开关的插座应在客厅使用。
（2）卧室应确保两个对称的主墙都装有组合式电源插座。如果床的一端靠在墙上，则床的两侧应配备组合式电源插座和空调插座。除有线电视接线盒和计算机插座外，还应该有两组组合的插座，并且单个房间仅应具有用于计算机的插座。
.png)
.png)

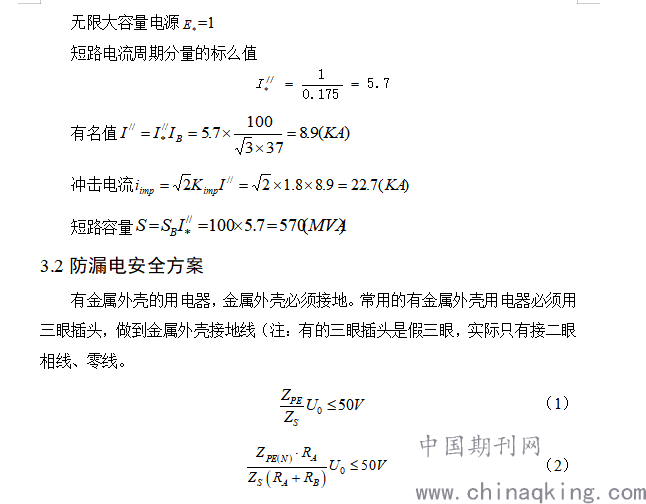

式中，——配电线路PE线联结点至总等电位联结点之间PE线阻抗；
——变压器中性点之间PE或PEN线阻抗；
——相线对称地表称电压；
——PE（PEN）重复接地极电阻；
——变压器中性点接地极电阻；
——接地故障回路阻抗。
4防雷接地系统和等电位链接
接地装置一般有：人工接地体的装设和自然接地体的利用。

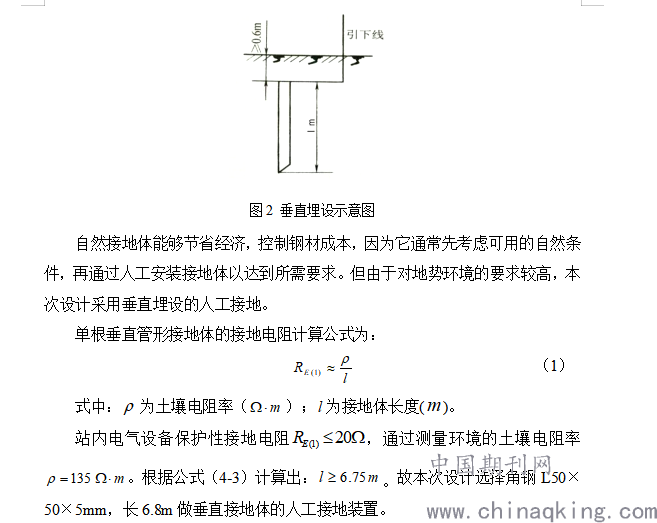

人造接地体通常垂直和水平埋入。通常将直径是50 mm，长度是2.5 m的钢管，打入地下作为垂直接地体。然而自然温差会对散流电阻有干扰，所以装在地下的接地体的上端不能距地表少于0.6m，来减小温差干扰。示意图如2所示：
.png)
5 消防系统设计
5.1消防系统的供电
如今消防系统的供电在系统中起到了重要的作用，在消防安全供电上有着很大的意义。消防电源的方式可以分为两种：一种是第一级负载电源，另一种是第二级负载电源。根据《高层民用建筑防火设计规范》规定本建筑办公楼是属于二类对象，所以根据规范要求，在这里选择了符合本办公楼的二级负荷供电方式来进行供电。采取的是一个主电源，一个备用电源的方式来进行供电。
5.2消防系统的布线
对于消防系统的布线要求，可以分为已下几个点：
①铜芯绝缘电线是自动火灾报警系统的首选，其电压水平通常不低于220V交流电源。
② 采用不同颜色的绝缘导线作为火灾探测器的传输路线，其目的是便于识别；
③ 消防用电的设备的线路都应该设置有明显的标志，是按防火分区来划分的；
结语
建筑工程的过程是一个复杂而巨大的。连接中的任何问题都会影响建筑物的整体质量。 在施工过程中，电气安装是最重要的环节。 由于各种因素的影响，电气设备的安装始终存在质量问题，这给安装的正常进行带来了一定的困难。 针对这些问题，安装公司必须采取适当的措施解决该问题，不断改进安装过程，提高安装人员的技术水平，并确保施工项目在使用过程中的安全。
参考文献
[1]张擎，王志杰. 浅谈大学体训住宅楼的电气设计[J]. 企业技术开发，2012，05：140-141.
[2]曾映琛. 浅谈中小学住宅楼电气设计[J]. 福建建筑，2012，08：99-100+57.
[3]刘小唯. 浅谈住宅楼住宅楼电气设计[J]. 重庆建筑，2012，11：26-28.
[4]梁怡宏. 浅谈住宅楼住宅楼的电气设计[J]. 黎明大学学报，2014，1：73-75.
[5]陈洁. 浅谈中小学住宅楼电气设计[J]. 科技经济市场，2010，11：31-32.
[6]刘华伟. 某住宅楼电气初步设计说明[J]. 陕西建筑，2009，09：31+33.
[7]劳大实，刘艳. 某高校艺术住宅楼建设工程的电气节能设计[J]. 电气技术，2009，04：75-78.
