赵增平
中国能源建设集团山西电力建设有限公司 山西省 030006
摘要：信息化时代，电网不断升级优化，智能电网成为电力技术的主流发展趋势，它可以更好地满足电力发展需求，提高电力供应效率。当然，智能电网的发展离不开变电站项目的建设，而电气设备安装又是重中之重。在国家电网建设中，变电站属于基础项目，也是电网的重要组成部分。文章重点就变电站电气安装技术重点及施工工艺展开研究。
关键词：变电站；电气安装；技术重点；施工工艺
1变电站电气安装施工技术重点
1.1等电位接地技术
因为变电站施工具有一定的特殊性、风险性,稍有不慎就会出现泄漏电流,对变电站设备正常运行构成威胁。电力施工企业想要解决常见的定性缺陷问题,保证电气设备运行的安全性,应当高度重视等电位地网连接工序的施工,安装人员在进行接地汇集线连接期间,必须严格遵守以下要求:其一,搭接线长度是搭接线截面的二倍。之所以要求安装人员谨记搭接要求,是因为可以有效降低变电站机房地网电阻,确保将通过的电流控制在标准范围内,降低安全事故的发生。其二,需要采用放热焊接技术对接地汇集线进行连接,保证在最短时间内,将接地汇集线进行高质量焊接,降低出现漏焊、断裂的情况。另外,部分电气设备的接地铜排也应当与地网进行连接,一旦铜缆截面>50mm,就需要用到螺接的连接方式,螺接方式具有结构简单、连接紧靠等优势,可以保证电气设备与地网连接的安全性。
1.2电缆敷设技术
电力施工企业想要保证变电站内敷设线路的整整齐齐,线路可以安全、平稳运行,应当掌握电缆敷设及安装工序的施工要点及相关规律。通常情况下,不论是选择地埋电缆线路敷设技术,还是选择架空电缆线路敷设技术,都需要严格遵守相关排放规律,即从上到下。安装人员第一步应当敷设动力电缆,第二步应当敷设控制电缆,第三步应当敷设通信光缆、弱电电缆。在电缆敷设及安装工序中,施工现场管理人员应当根据实际情况及相关要求,制定并完善施工计划,明确提高电缆敷设技术的有效方法。想要提升电缆敷设技术的应用价值,务必要做好以下工作:其一,准备工作。施工现场管理人员应当在不同使用功能的电缆进入施工现场时,需要对不同类型电缆的质量、产品合格证书、采购数量、有无损伤等内容进行二次审查,还需要对电缆线绝缘层进行性能测试,务必要保证不同类型的电缆均符合实际需求。其二,培训工作。电力施工企业应当在变电站电气工程正式开工之前,对在职的安装人员进行专业知识、实操技能、注意要点等方面的培训,保证安装人员可以牢记电缆敷设、排放顺序;可以整整齐齐的敷设不同使用功能的电缆,严防出现电缆随意交叉的情况。其三,敷设顺序。施工现场管理人员应当根据各工号、各设备位置，结合电缆数量和电缆支架的走向,优化敷设顺序，使得电缆成扇面绑扎排列，保证工艺美观，出色地完成电缆敷设工作任务。
1.3软导线施工：
施工前，施工人员应熟悉图纸和施工内容，并进行安全和技术交底工作。
首先，要清点各种材料型号及数量是否符合设计，核查导线、金具、绝缘子瓷件的出厂证明是否齐全并符合标准，检查各种材料无锈蚀、无破损。此项工作为后续施工顺利进行提供了保证。其次，软母线压接前，应对压接样品进行拉力试验，绝缘子在安装前进行绝缘电阻测量和交流耐压试验，试验合格后方可进行压接和安装。最后，软导线安装要遵循一定的顺序，比如从上到下；装完一端再装另一端；先安装站内侧，再安装线路侧等。另外 软导线安装时要尽量预防和避免一些质量通病，比如螺栓、销子穿向不一致；导线切口不垂直有毛刺有松股；设备端子受到过大的应力等。
2变电站电气安装施工工艺
2.1主变压器安装要点
主变压器在变电站系统中处于核心位置，对变电站运行质量起着决定性作用。所以，必须做好主变压器的安装工作，其安装流程和重点如下。
首先，做好安装前的准备工作，要对主变压器基本部件进行检查，确保其绝缘性和密封性，确保安装材料符合标准要求；其次，安装要以厂家资料为主，在认真审阅厂家安装指导方案的前提下，从现场入手制定具体操作细则，落实安装工序。再次，要筛选专业技术人员，确保人员资质满足操作需求，安装期间要加强质量安全管理，及时处理问题。最后，做好主变压器的抽真空、热油循环工作，保证变压器的密封性。
2.2断路器安装要点
断路器是由不同元件构成的，安装前，施工人员需要检查操作板、手柄等部件，做好操作机构、断路器的组装工作，以确保这些部件功能的正常发挥。因此，安装前的检查工作尤为重要。在断路器控制回路接线过程中，要通过跳闸位置、合闸位置及电器节点的有效串联予以实现。同时，要连接断路器机构箱跳闸闭节点，避免跳闸时出现拒绝联动回路的情况。
2.3 GIS设备施工
在GIS设备施工期间，其中的关键施工工艺包括：（1）在安装GIS设备前，施工人员需要全面清理施工现场，合理选择施工契机，尤其是GIS设备安装不能受潮，因此须做好防尘防潮处理。（2）安装期间，严格按照厂家提供的编号以及安装流程等施工，例如在连接密封圈时，应该在涂抹好密封剂的基础上再拧紧螺栓；在GIS母线施工阶段，施工人员需要注意的是：a充分清理GIS母线与接触面，清理锈迹或者刮痕等；b安装GIS的触头与母线筒，考虑到GIS设备对安装的精准度要求较高，所以在施工前需要核实检查预埋件标高精准度；c在确定GIS母线安装满足设计要求后，则需要进行 SF6气体处理，主要内容是更换吸附剂、抽真空、充气。（3）最后按照图纸参数，对GIS设备做接线处理，完整性能评价。
2.4二次接线安装要点
在二次接线安装过程中，要对电缆进线进行高密度排序，而且要确保标识正确、清晰。在二次接线线芯排序中，要顺水平或垂直方向进行，避免出现搭接现象。线芯弯度要尽量协调统一，保持一致，实现交流线、直流线的有效划分，接线数量在同一端子最多不超过两根，一般情况下以一根为宜，同时，接线截面要注意尺寸，避免截面不一致而诱发安全问题。二次接线线芯要做好检测，确保其绝缘性、完整性，线芯预留长度要够，满足作业需求。接线中要确保电流互感器二次不得开路，电压互感器二次不得短路。
在电缆标识过程中，必须对品牌、型号、绝缘性予以区分，避免混合运用，应尽量选择同一品牌、质量相同的电缆。当然，变电站二次接线相对复杂，电缆需求存在差异，这时就需要对电缆进行标识。标识内容要全面详细，包括电缆起始点、规格、长度等。在屏蔽线安装过程中，要控制数量，一般不超过8根，同时要做好地排线与屏蔽线的有效连接，连接方式、弯度保持一致，避免由于不整体、线路过多而影响系统运行效率。
2.5接地装置安装要点
防雷接地装置在接地安装中尤为重要，安装人员要注意内部两侧焊接工序，提高保护力度，做好外部弧形保护钢的焊接。防腐问题也是接地装置安装中必须予以关注的内容，尤其是要做好切断面、焊接缝位置的防腐处理。在安装过程中，要严格依据安装流程和规划，提高安装效率，确保施工质量。电气设备的防雷接地示意图如图1所示。
.png)

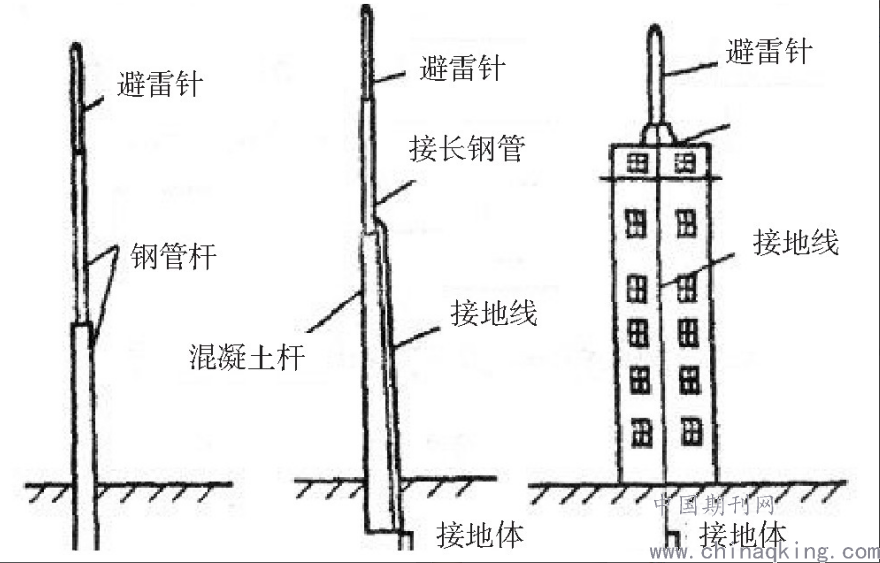

图1电气设备的防雷接地
3结语
在电力系统运行过程中，变电站电气安装技术具有重要作用，此过程工作落实质量影响了整体电力系统运行的可靠性与安全性。要做好变电站一次设备的安装和调试工作，掌握其中技术要点，使此环节工作效率得到提高，保证电力系统能够高效地运行。
参考文献
[1]汪晗,王左恒,罗长林.变电站电气安装施工技术分析[J].冶金管理,2019(23):63+73.
[2]吕行,万顺起.变电站电气安装施工中存在不足点及预防对策[J].科学技术创新,2018(34):135-136.
