摘要：跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，将跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
关键词：熔断器；绝缘护罩；安全
前言
跌落式熔断器的两端均有导电部分裸露在空气中，在外力作用（空中漂移物、风筝、城镇树杈）等威胁下，容易发生运行事故，给电网的安全运行带来极大的影响。现有一些跌落式熔断器通过在两端安装绝缘护罩对两端起到保护的作用，但是在熔丝管断开时，熔丝管的上端转出绝缘护罩，在维修人员到来前熔丝管的上端一直暴露在空气中，存在漏电风险。
1.绝缘护罩内容
为了达到熔丝管断开时的漏电风险预防目的，熔断器绝缘护罩采用如下技术方案：一种熔断器绝缘护罩，熔断器包括熔丝管和绝缘子，熔丝管的上端设有上动触头，熔断器绝缘护罩包括由软弹性绝缘材料制成的上护罩和下护罩，上护罩安装于熔断器上端，下护罩安装于熔断器下端，上护罩包括进线连接部、上动触头容置部及与绝缘子上端配合的第一圆形罩部，第一圆形罩部和上动触头容置部之间通过第一支架容置部连通，上动触头容置部远离第一支架容置部的一侧设有便于熔丝管转动的容置通道，容置通道的外侧设有阻止熔丝管转出容置通道的限位板。具体如下：
.png)
图1 熔断器绝缘护罩的结构示意图
第一，所述容置通道的外侧设有开口，限位板设有两块且分别位于开口的左右两侧，两块限位板之间的距离小于熔丝管上端的直径。
第二，所述容置通道的外侧设有开口，限位板位于开口的上方，熔丝管转动到开口处时，限位板阻止熔丝管上端通过。
第三，所述熔丝管上设有操作环，上动触头容置部的下方设有用于容置操作环的操作环容置部，操作环容置部与容置通道连通，操作环容置部的宽度大于上动触头容置部的宽度，且操作环容置部的宽度沿靠近容置通道的方向逐渐增加。
第四，所述第一圆形罩部的内壁上设有用于压紧绝缘子上端侧壁的第一凸棱。
第五，所述上护罩一体注塑成型设置，上护罩上还设便于熔断器上端卡入上护罩的安装槽。
第六，所述安装槽的两端均设有连接板，连接板上设有连接孔，螺栓穿过两个连接板上的连接孔将两个连接板连接成一体。
第七，所述熔丝管的下端设有下动触头，下护罩包括出线连接部、下动触头容置部及与绝缘子下端配合的第二圆形罩部，第二圆形罩部和下动触头容置部之间通过第二支架容置部连通。
第八，所述第二圆形护罩的内壁上设有用于压紧绝缘子下端侧壁的第二凸棱。
2.绝缘护罩的特点
其一，通过设置容置通道和限位板，在熔丝管上端的上动触头与绝缘子上端的上静触头的连接分开时，熔丝管在弹簧片和自身重力作用下沿着容置通道转动，而限位板限制熔丝管的位置，使得熔丝管的上端保持在容置通道内，使得熔断器可以保证断开电路的同时，断开后的熔丝管上端保持位于容置通道内，受到上护罩的遮蔽，避免漏电的隐患，使得熔断器的使用更加安全。
其二，通过设置两块限位板之间的距离小于熔丝管上端的直径，保证熔丝管会被限位板阻挡，同时因上护罩由软弹性绝缘材料制成，作业人员在维修时可以通过掰动限位板使得熔丝管从开口中跌落，便于熔断器的检查维修。
其三，通过将限位板设置在开口的上方，也可以对熔丝管的转动起到限位的作用。
其四，通过设置操作环容置部的宽度大于上动触头容置部的宽度，便于操作环的容置，操作环容置部沿靠近容置通道的方向宽度逐渐增加，使得操作环容置部不会对操作环造成干涉，保证熔丝管的正常转动。
其五，通过设置第一凸棱，第一凸棱与第一圆形罩部的内壁之间不存在间隙，增加第一圆形罩部与绝缘子之间的摩擦，可以保证上护罩与绝缘子之间配合的稳定性。
其六，上护罩一体注塑成型设置，使得加工更加方便，同时部件之间不存在连接间隙，保证上护罩对熔断器上端的遮蔽效果，上护罩上设有安装槽，因上护罩由软弹性绝缘材料制成，熔断器的上端可以通过安装槽卡入上护罩，使得上护罩的安装更加方便。
3.绝缘保护罩应用具体方式

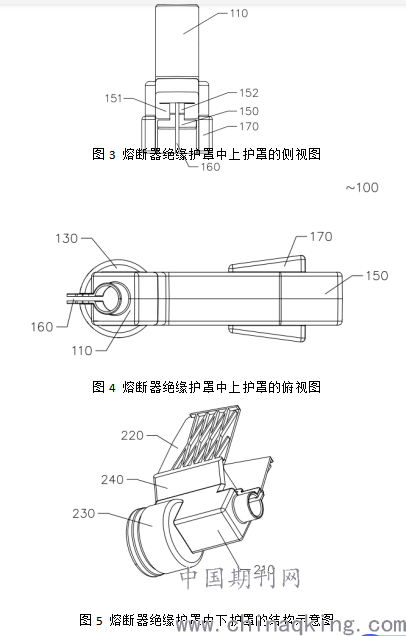

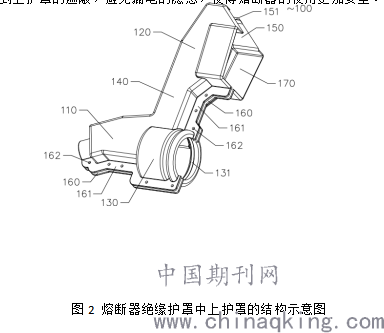

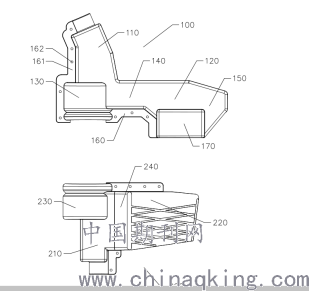

如图1至图5所示，本实用新型提供一种熔断器绝缘护罩，熔断器包括熔丝管和绝缘子，熔丝管的上端设有上动触头，熔丝管的下端设有下动触头，熔断器绝缘护罩包括由软弹性绝缘材料制成的上护罩100和下护罩200，上护罩100安装于熔断器上端，下护罩200安装于熔断器下端，上护罩100包括进线连接部110、上动触头容置部120及与绝缘子上端配合的第一圆形罩部130，第一圆形罩部130和上动触头容置部120之间通过第一支架容置部140连通，上动触头容置部120远离第一支架容置部140的一侧设有便于熔丝管转动的容置通道150，容置通道150的外侧设有阻止熔丝管转出容置通道150的限位板151，通过设置容置通道和限位板，在熔丝管上端的上动触头与绝缘子上端的上静触头的连接分开时，熔丝管在弹簧片和自身重力作用下沿着容置通道转动，而限位板限制熔丝管的位置，使得熔丝管的上端保持在容置通道内，使得熔断器可以保证断开电路的同时，断开后的熔丝管上端保持位于容置通道内，受到上护罩的遮蔽，避免漏电的隐患，使得熔断器的使用更加安全。
.png)
.png)
图中所标各部件名称如下：
100、上护罩；110、进线连接部；120、上动触头容置部；130、第一圆形罩部；131、第一凸棱；140、第一支架容置部；150、容置通道；151、限位板；152、开口；160、安装槽；161、连接板；162、连接孔；170、操作环容置部；200、下护罩；210、出线连接部；220、下动触头容置部；230、第二圆形罩部； 240、第二支架容置部。
本实施例中，容置通道150的外侧设有开口152，限位板151设有两块且分别位于开口152的左右两侧，两块限位板151之间的距离小于熔丝管上端的直径，保证熔丝管会被限位板阻挡，同时因上护罩由软弹性绝缘材料制成，作业人员在维修时可以通过掰动限位板使得熔丝管从开口中跌落，便于熔断器的检查维修。
可以理解的，限位板也可以只设置有一块，且该限位板位于开口的上方，熔丝管转动到开口处时，限位板限制熔丝管上端通过，对熔丝管的转动起到限位的作用。
熔丝管上设有操作环，通过操作环可实现熔丝管的复位，上护罩100为保证对熔断器上端的遮蔽，在上动触头容置部120的下方设有用于容置操作环的操作环容置部170，操作环容置部170与容置通道150连通，操作环容置部170的宽度大于上动触头容置部120的宽度，便于操作环的容置，且操作环容置部170的宽度沿靠近容置通道150的方向逐渐增加，使得操作环容置部不会对操作环造成干涉，保证熔丝管的正常转动。
第一圆形罩部130的内壁上设有用于压紧绝缘子上端侧壁的第一凸棱131，第一凸棱131与第一圆形罩部130的内壁之间不存在间隙，增加第一圆形罩部与绝缘子之间的摩擦，可以保证上护罩与绝缘子之间配合的稳定性。
上护罩100一体注塑成型设置，使得加工更加方便，同时部件之间不存在连接间隙，保证上护罩对熔断器上端的遮蔽效果，上护罩100上设有安装槽160，因上护罩由软弹性绝缘材料制成，熔断器的上端可以通过安装槽160卡入上护罩100，使得上护罩的安装更加方便。
安装槽160的两端均设有连接板161，连接板161上设有连接孔162，螺栓依次穿过两个连接板上的连接孔将两个连接板连接成一体，实现安装槽的闭合。
下护罩200包括出线连接部210、下动触头容置部220及与绝缘子下端配合的第二圆形罩部230，第二圆形罩部230和下动触头容置部220之间通过第二支架容置部240连通。
第二圆形护罩230的内壁上设有用于压紧绝缘子下端侧壁的第二凸棱，第二凸棱与第二圆形罩部的内壁之间不存在间隙，增加第二圆形罩部与绝缘子之间的摩擦，可以保证下护罩与绝缘子之间配合的稳定性。
结束语
绝缘保护领域技术人员可以根据本设备作出各种改变和变形，只要不脱离本实用新型的精神，均应属于绝缘保护罩所附权利要求所定义的范围。
