李南君、聂鸣、熊坤
云南电网有限责任公司昭通供电局
摘要：随着我国社会经济的不断发展，人们对电力资源的需求日益增长，这给我国电力领域带来了新的挑战和机遇。本文主要通过对电力系统变电站继电保护进行分析，探讨了一种继电保护用记忆器具，附加型接线端子的研制，分析了其技术创新和应用效果。希望能为我国电力系统变电站继电保护技术应用提供参考
关键词：变电站；继电保护；记忆器具；附加型接线端子；
引言
随着我国工业化水平的提高，电网规模也不断扩大，这给我国电力系统的发展带来了新的挑战，也提出了更高的要求。电力系统变电站继电保护技术非常全面，主要包括变压器和电容器的维护以及单元和母线的保护。继电保护技术及其设备是整个保护系统的两个最重要方面。一般来说，继电保护技术可以有效地保证变电站的安全正常运行。本文主要对电力系统变电站的继电保护进行分析和说明，讨论了一种继电保护用记忆器具——附加型接线端子研制，提出了改善继电保护的具体措施。希望为我国电力系统变电站的继电保护做出贡献。
1.变电站继电保护技术分析
在继电保护技术中，最早使用的设备是保险丝，它使用最简单直接的过电流保护设备。随着科学技术的不断发展和电力系统的飞速发展，诸如保险丝之类的相对简单的设备已不能满足电力系统的基本需求。因此，断路器设备的出现可以从根本上满足电力系统的实际需求。在电力系统自动化运行中，继电保护装置有利于整个电网的正常运行和用电安全。
随着智能变电站的不断发展，其实际供电质量将直接关系到人们的日常生活。但是，在操作环节中，一旦组件本身出现问题，就可能触发整个智能变电站的跳闸，从而影响供电设备的正常使用。基于这种情况，为了不进一步损坏智能变电站的供电设备，有必要直接将损坏的组件与智能变电站隔离，以确保其影响可以限制在可控范围内。在电力系统的日常运行中，一旦智能电表变电站出现问题，继电保护装置会自动发出警报，将故障控制在一定范围内，从而实现有效的监控和处理。不仅如此，一旦智能变电站发生故障，就可以确保使用继电保护装置在最短的时间内隔离故障和电力系统，并防止故障影响进一步扩大，从而提高故障率。智能变电站的运行稳定性和安全性。提供保证。因此，在智能变电站中，自动继电保护技术可以发挥关键作用。
2.变电站和继电保护技术要求
智能变电站与传统变电站的最大区别在于，它们可以充分利用电子通信网络技术的二次系统来收集，检测和合理控制信息和数据，从而实现数字化和智能电网管理的目标。基于智能变电站的概念，其突出的优势集中在以下两个方面：一方面，达到了数字数据采集的目的；另一方面，实现网络信息交换。
通过检查和维护电力设施和设备，可以不断减少智能变电站运行中的不稳定因素和安全隐患。与传统变压器的传统变压器相比，电子变压器在智能变压器运行时的使用越来越普遍，可以实现电流和电压的数字转换，并采集和传输经过数字处理的模拟信号。断路器等相关设施促进了变电站的智能运行，进一步优化了变电站的运行质量和效果。
对于传统的变电站继电保护结构，主要包括两部分：站控制层和间隔层。智能变电站继电保护系统的结构包括过程层和间隔层。在硬件级别，智能变电站继电保护系统涵盖开关，电子变压器，网络接口和合并单元。因此，智能变电站可以对收集到的数据信息进行科学的分类和汇总，并采用合理的传输方式将数据传输到继电保护系统中，继电保护系统将接收到的数据信息结合在一起并按照指示进行断路器。跳闸和合闸操作根据预定规则反馈数据和操作结果。
2.项目概述
在变电站保护屏内，导轨式接线端子通常用于连接和隔离二次导线。保护校验、技术改造等需临时拆开二次接线类工作时，均通过操作接线端子来完成。因此拆线前需记录每芯原接线位置，拆除后用绝缘胶布裹好，恢复时再根据记录接线。整个过程要求记录务必准确，否则误接线将极可能造成开关误跳、刀闸误动等严重电力事故。
为了克服使用绝缘胶布缠绕方式的多危险点、不易操作、过程繁琐、无法固定导线的缺陷，研发一种新型安全端子连接件。它能够固定在端子表面实现接线记忆功能。
3.创新点及先进性
（1）首次提出并研制了能固定在端子表面，实现接线记忆功能的一种安全工器具，被拆线芯插进器具后被弹簧压紧固定，再将器具固定到相应端子排位置，实现接线位置记忆功能，简化了流程。
（2）运用了当下流行的3D打印技术制作接线端子记忆器具，将传统的电力生产与社会前沿技术结合，提高了制作效率，降低了产品成本。
（3）本器具的大小与常见的端子相当，携带方便，操作简单，省去了文字抄写、胶布缠绕等繁琐流程；可重复利用率高，避免了常规绝缘胶布一次性包裹利用，浪费耗材的现象；适合批量生产和大规模应用，也可以作为端子排厂家的端子排的配套产品出售。
4.功能及作用
主要针对变电站二次导线拆除后的隔离及恢复。据调查没有此类低压导线连接件的相关技术研究。使用新型绝缘端子连接件后：
1、 拆线前，将绝缘端子连接件固定在相应端子上，拆线后，将导线插入绝缘端子中，实现绝缘。降低了工作人员和设备安全隐患。
2、 恢复时，直接把导线插入相应端子，然后将绝缘端子连接件去除即可。省去了记录接线和查记录的工作过程，节省大量工作时间，从而减少了因停电造成的经济、社会效益损失。
5.效果及前景
拆接线单位线芯时间由1.25min缩短至0.6min,平均单次停电产生经济效益上升。目前，接线端子记忆器具以较小的投入获得了较大的效益，使得站内施工和检修工作的高质量和规范化迈向更高的台阶。另一方面，该装置操作简便，成本较低，适合批量生产和大规模应用，也可以作为端子排厂家的端子排的配套产品出售。
.png)

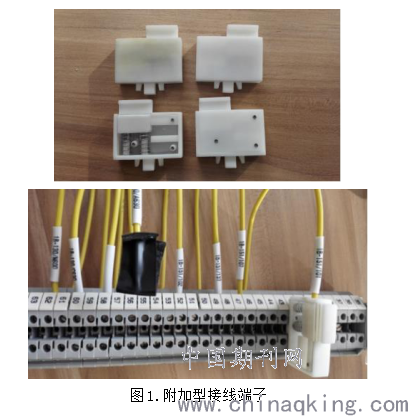

图1.附加型接线端子
6.结语
随着我国电力系统的不断发展，变电站在电力操作系统中的作用越来越重要。因此，在确保变电站有效运行的过程中，必须重点关注继电保护。继电系统要确保其具备稳定性和可靠性。只有这样，才能有效地保证并建立更加稳定可靠的电力系统继电保护，才能有效地保证电力系统的正常，稳定和安全运行。这就要求相关技术人员在进行日常工作时不断总结经验，对现有技术进行改进和创新，为我国电力系统变电站的继电保护技术的进步做出贡献。
参考文献：
[1]贺春,李鑫.智能变电站继电保护远程运维技术的研究[J].电工技术,2020(19):147-149.
[2]王秋生.6kV 变电站综合自动化防护设备的研究[J].石化技术,2020,27(09):32+42.
作者简介：李南君?? （1994-08-?）男?，?大学本科??籍贯：云南昭通?单位：云南电网有限责任公司曲靖供电局?职称：助理工程师?研究方向：电气工程及其自动化
