摘要：医用牵引器广泛应用于医疗、体育保健等领域的牵引理疗中，目前国家尚无相应的计量技术检定规程或校准规范，针对此种情况，本文提出了医用牵引器校准方法，可为计量同行提供参考。
关键词：医用牵引器；校准方法；研究
1 概述
医用牵引器是根据生物力学原理和中医推拿正骨原理进行牵引的仪器。牵引器主要由颈椎牵引系统、腰椎牵引系统、测控系统组成，广泛应用于医疗、体育保健等领域的牵引理疗中。
2 计量特性
2.1 牵引力示值误差
牵引力不大于200N时，牵引力示值允许误差为±10%最大牵引力或±10N（两者取大值）；牵引力大于200N时，牵引力示值允许误差为±20%最大牵引力或±50N（两者取小值）。
2.2 牵引力设定点误差
牵引力不大于200N时，牵引力设定点允许误差为±10%最大牵引力或±10N（两者取大值）；牵引力大于200N时，牵引力设定点允许误差为±20%最大牵引力或±50N（两者取小值）。
2.3 牵引力重复性误差
牵引力不大于200N时，牵引力重复性允许误差为10%最大牵引力或10N（两者取大值）；牵引力大于200N时，牵引力重复性允许误差为不大于20%最大牵引力或50N（两者取小值）。
2.4 单次牵引时间示值误差
单次牵引时间允许示值误差为±3s。
2.5 持续牵引时间设定点误差
持续牵引时间允许设定点误差为±3s。
2.6 间歇牵引时间设定点误差
间歇牵引时间允许设定点误差为±3s。
2.7 温度示值误差
温度允许示值误差为±2℃。
3 校准条件
3.1 环境条件
3.1.1 环境温度为（15～25）℃。
3.1.2 环境湿度不大于80%RH。
3.2 测量标准及其他设备
测量标准及其他设备见表 1。
表1 测量标准
4 校准方法
4.1 外观检查
进行校准前外观及功能的确认，不应有影响校准结果的缺陷。
4.2 牵引力示值误差
将工作测力仪固定在牵引器工作位置上，根据客户要求选择常用的牵引力，也可选择最大牵引力的20%、50%、90%（上行程）的3个点进行校准。当牵引力示值稳定时，读取牵引器牵引力示值和工作测力仪的指示值，如此进行3个循环。按式（1）计算牵引力示值误差。
4.3 牵引力设定点误差

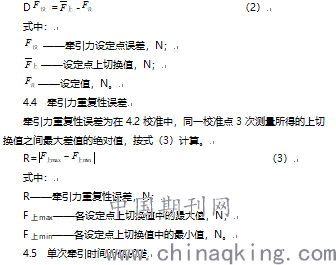

将工作测力仪固定在牵引器工作位置上，根据客户要求选择常用的牵引力，也可选择最大牵引力的20%、50%、90%的3个点进行校准。采用缓慢模式加载牵引器的力值。上行程时，当工作测力仪的指示值接近设定点至触点动作或发生报警信号，此时在工作测力仪上读取的值为上切换值。如此进行3个循环可得上切换值的平均值。按式（2）计算牵引力设定点误差。
单次牵引时间可选系列为30s、60s、120s中一个。在4.2校准中，按下牵引器牵引开始按钮，同时启动电子秒表，待牵引器再次开始牵引时停止计时，记录电子秒表读数。单次牵引时间示值误差为牵引器指示时间值与电子秒表测得的时间值之差。
4.6 持续牵引时间设定点误差
在4.4校准中，按下牵引器牵引开始按钮，同时启动电子秒表，待牵引器牵引力开始松驰时停止计时，记录电子秒表读数。持续牵引时间设定点误差为电子秒表测得的时间值与选定的持续牵引时间值之差。
4.7 间歇牵引时间设定点误差
在4.4校准中，在牵引器牵引力开始松驰时，启动电子秒表，待牵引器开始牵引 时停止计时，记录电子秒表读数。间歇牵引时间设定点误差为电子秒表测得的时间值与选定的间歇牵引时间值之差。
4.8 温度示值误差
将数字温度计的温度传感器固定在具有温度功能的牵引器温度传感器附近的工作位置，选定50℃进行校准。将温度设定在50℃，当牵引器温度示值稳定时，读取其温度示值和数字温度计的指示温度值，如此进行3个循环。按式（4）计算牵引器温度示值误差。
