王文超
柳州松芝汽车空调有限公司技术部
摘要：随着经济不断发展及科技化技术不断提高，汽车工业自动化程度快速发展，现阶段汽车工业开发思绪方向着重于正向人性化的角度改进，汽车空调系统就是在这方面不断升级， 不断改进中取得重大突破；汽车空调系统是汽车工业技术发展中一个舒适性起到及其重要部分；良好的空调系统是整个汽车性能重要的评定指标。本讲解主要针对现代化汽车空调各模式下（吹脸-吹脚-除霜除雾）内部轨迹的运动来实现切换进行设计分析，通过相应的机构运动原理及图表进行说明。
关键词：汽车工业；空调系统；舒适性；汽车性能；空调各模式；机构运动原理
Abstract: With the continuous development of economy and technology, and the rapid development of automatization in automobile industry, the Development Direction of automobile industry at present is to focus on the positive humanization, automotive air conditioning system is in this area to continue to upgrade, continuous improvement in a major breakthrough. Automotive air conditioning system is an important part of comfort in the development of automotive industry technology, and a good air conditioning system is an important evaluation index of the whole vehicle performance. This lecture mainly aims at the movement of the Interior Track of the Modern Automobile air-conditioning modes (blowing face, blowing foot, defogging) to realize the switch of design and analysis, through the corresponding mechanism movement principle and the chart carries on the explanation. Key Words: automobile industry; Air Conditioning System; comfort; automobile performance; air conditioning modes; mechanism motion principle
Key Words: automobile industry; Air Conditioning System; comfort; automobile performance;
air conditioning modes; mechanism motion principle
1、设计范围及设计规范描述
1.1 风门摇臂确定及模式拨盘转动中心确定本讲解描述汽车空调模式机构设计原则、
设计方法；设计结构模式运动的理论设计基本思路进行设计；绘制半径等于风门摇臂阀杆的圆，如（图1-1）所示；
1）圆?d表示风门摇臂的运动轨迹；
2）O点表示：风门轴运动中心；
3）A点表示风门摇臂工作初始点；
4）B点表示风门摇臂工作终止点；
5）a表示风门摇臂从初始点→终止点的工作角度，（即吹面→除霜风门摇杆以O点为轴线运动的总角度。
（图 1-1）
.png)

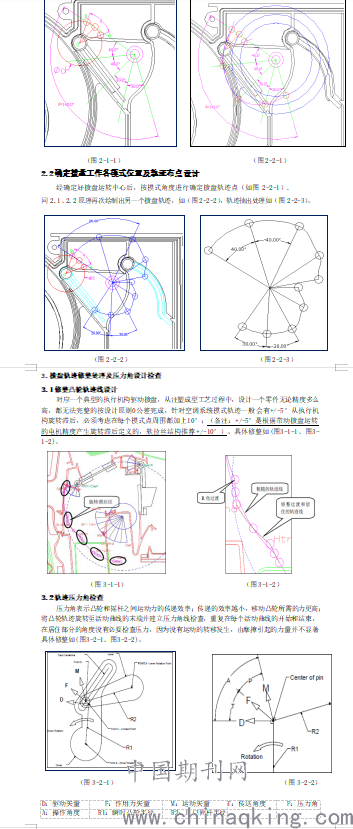

2、初步定义拨盘运转中心位置及运转总角度
2.1确定拨盘工作总角度及模式角度分配
目前整车市场上，空调系统一般有五个模式（吹面、吹面吹脚、吹脚、吹脚除霜、除霜），定义拨盘总角度为 ?，（假设 ?=140°，吹面 0°，吹面吹脚 30°吹脚 30°，吹脚除霜 40°，除霜 40°，具体角度分配看各空调系统分量配比进行配置，本设计讲解只是做假设设计）（如图 2-1-1）。
.png)
3.2.1压力角确认

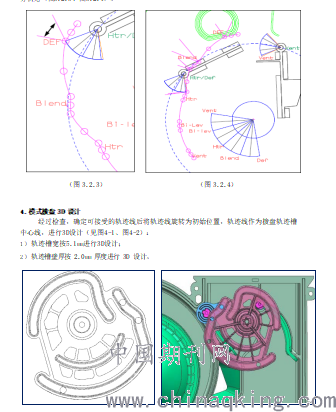

压力角为活动曲线提供更为合理的角度值，进行修整，通常压力角优选低于40°。图形分析见（图3.2.3、图3.2.4）。
.png)
5、结语
经过对一款实用性的空调系统模式机构设计，在设计过程中要一定的特别细心，设计过程中，需要边参考设计指导书，边进行3D及运动仿真模拟，才能有效的实际用到整车上去。前期开发一个好的轨迹，很大程度上解决整车空调系统模式异响，模式卡死，模式漏风等一系列问题，本设计是上汽通用五菱一款实际性的E平台电动车模式轨迹，并顺利量产到社会市场，轨迹设计优良，得到客户赞扬。由此可见，更深入的探讨和创新，也是必不可少的。经过对设计进行详细说明，对应设计初学者来说，有很大的意义。
6、参考文献
[1]温文涌. 《汽车空调过滤器性能测试方法的研究》.天津:天津大学,2008.
[2]姜明秀. 《汽车空调过滤器在不同热湿环境下的过滤性能研究》.天津大学,2009.
[3]李艳莉. 《MW1050 型模切机间歇机构创新设计与研究》.西安理工大学, 2008 [4]邹慧君. 《殷鸿梁. 间歇运动机构设计与应用创新》. 机械工业出版社, 2009 [5]曹惟庆.《机构组成原理》.高等教育出版社，1983
[6]孟宪源.姜琪《机构构型与应用》.机械工业出版社，2004 [7]成大先.《机械设计手册》.化学工业出版社，2004
