刘娣 王冠钧
无锡市计量测试院 江苏省无锡市 214101
摘要：依据JJF(军工) 108-2015《电池充放电测试仪校准规范》，对电池充放电测试仪电压和电流测量值进行不确定度评定。
Abstract: According to JJF(Military Industry) 108-2015”Calibration Specification for Charge & Discharge of Battery Tester”, this paper analyzes the uncertainty of voltage and current measurement of charge & discharge of battery tester.
关键词：电池充放电测试仪；充放电电压；充放电电流；不确定度
Charge & Discharge of Battery Tester; Charge & Discharge Voltage; Charge & Discharge Current;
Uncertainty
1 概述
1.1 校准依据：JJF(军工) 108-2015《电池充放电测试仪校准规范》。
1.2 环境条件：温度（18～23）℃，相对湿度≤75%。
1.3 校准用设备：数字多用表，型号：34411A，测量范围：DC（0～1000）V；高精度电流表，型号：DLB-1000，测量范围：DC（0～1000）A；直流电子负载。
1.4 被测对象：电池充放电测试仪，型号：1702，测量范围：DC（0～60）V，DC（0～13）A，最大允许误差：±0.1%，生产厂家：CHROMA。
1.5 校准原理和方法：充放电电压测量采用标准电压表法，以充电电压为例，进行充电电压测量示值误差的不确定度评定，放电电压测量示值的不确定度评定可以以此为参考；充放电电流测量采用标准电流表法，以充电电流为例，进行充电电流测量示值误差的不确定度评定，放电电流测量示值的不确定度评定也可以以此为参考。校准原理如图1所示。
图1 校准原理图
1.6本次不确定度评定在充电电压10V点和充电电流10A点下进行评定，相同条件下的测量可直接引用本次不确定度评定结果。
.png)

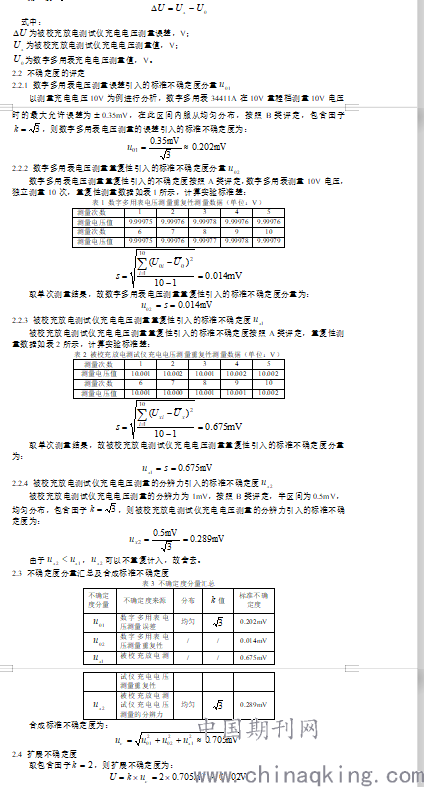

2 电池充放电测试仪充电电压测量示值误差的不确定度评定
2.1 测量模型
.png)

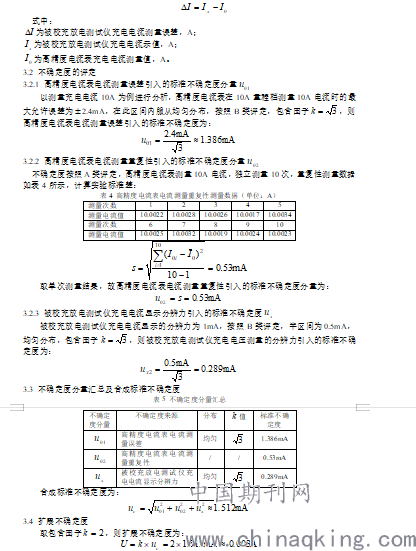

3 电池充放电测试仪充电电流测量示值误差的不确定度评定
3.1 测量模型
.png)
参考文献：
【1】JJF(军工) 108-2015《电池充放电测试仪校准规范》［S］.北京: 国家国防科技工业局，2015.
作者简介：刘娣，女，工程师。工作单位：无锡市计量测试院。
王冠钧，男，工作单位：无锡市计量测试院。
