彭昕
中国铁路呼和浩特局集团有限公司科研所 内蒙古呼和浩特 010030
摘要：客车车厢音视频记录仪的投入使用，协助公安侦破数百起盗窃案件，为旅客安全出行提供了重要保障。但在使用过程中对视频的回放和提取不便，影响列车车厢音视频记录仪的高效使用。本文研发设计一套专用于客车车厢记录仪的手持终端设备，可以达到不用取出记录仪的内存卡就能实现对视频的回访和提取，同时避免使用个人手机无限查看带来的泄密问题。该设备的研制可以大大提高客车音视频记录仪的使用效率和效果，很大程度上减轻了公安和客运部门的工作强度，为旅客安全出行提供了一个重要保障。
关键词：记录仪；手持终端；软件系统
1 绪论
1.1 课题研究背景
目前，客车车厢音视频记录仪的投入使用，协助公安侦破数起盗窃案件，在很大程度的改观了客运安全现状，为旅客安全出行提供了重要保障。但在使用过程中对视频的回放和提取不便。视频查看大多以取卡，在电脑中回放调阅为主，也可以使用公安人员手机现场利用无线信号查看，但是没有一个专门的设备去查看和调阅图像，这就造成图像查看不够及时和方便，影响列车车厢音视频记录仪的高效使用。同时个人手机无线查看视频的方式影响到视频的保密性，会造成很多不便。
因此有必要研制一套专用于客车车厢记录仪的手持终端设备，该设备的研制可以大大提高客车音视频记录仪的使用效率和效果，很大程度上减轻了公安和客运部门的工作强度，为旅客安全出行提供了一个重要保障。
1.2 路内外研究现状
我局今年计划对全部旅客列车安装客车车厢音视频记录仪，总数达2500多台。客车车厢音视频记录仪的全部投入使用，乘警的工作强度将会增加不少，如果仅靠取卡调阅录像，这不仅影响了案件的进展，也会对旅客的安全出行造成一定的影响。
研发设计一套专用于客车车厢记录仪的手持终端设备，可以达到不用取出记录仪的内存卡就能实现对视频的回访和提取，同时避免使用个人手机无限查看带来的泄密问题。该设备的研制成功将会提高客车音视频记录仪的使用效率和效果，为客车车厢音视频记录仪的推广和应用奠定了基础。
主要技术指标：
（1）无需拆卸内存卡就能查看客车车厢记录仪的实时图像和回放图像；
（2）可以自动连接距离最近的记录仪；
（3）能够不用手机查看视频，提高视频的保密性和安全性；
（4）电池耐用，充电方便。
2系统设计思路
2.1整体设计思路
研究手持平板设备的硬件构成和原理，根据需要定制硬件平台，并且定制满足客车车厢音视频记录仪手持设备的实际要求。
通过开发和裁剪系统软件制作出一套手持终端系统平台软件。
编制相关应用软件，实现可以实时对视频的回访和提取，避免取卡就能查看和调阅图像；同时也避免了使用个人手机无线查看视频造成信息的流失，这样视频的安全性和保密性就有了保障。
2.2软件系统的创新点
（1）开发和裁剪系统软件，使其达到稳定性和专用性的目标；
（2）开发并优化应用软件。
3.软件系统
3.1系统软件的选择
客车车厢音视频记录仪手持终端设备的操作系统选择Android系统。
Android是一种以Linux与JAVA为基础的开放源代码操作系统，主要使用于便携设备。Android操作系统最初由Andy Rubin开发,被谷歌收购后则由Google公司和开放手机联盟领导及开发,主要支持手机与平板。
3.2 安卓系统拆剪
Android系统裁剪优化一直是手持设备定制的关键步骤，包括浅层次的去除不必要的apk和深层次的裁剪整个编译系统和框架层。Android作为开源系统,各个产品同质化严重，只有深层次的裁剪定制自己的系统，才能充分体现各自产品的特性，也是优化各自产品的关键步骤，我们的手持设备主要关注编译系统和框架层的裁剪。
思路：
1. 给予原生的代码镜像，adb shell进入单板，主要是查看/system文件夹的内容，从这个文件夹入手，裁剪不必要的服务、库文件、apk等等。
2. 了解真个编译系统,从编译过程入手，看隐含的可裁剪项，过程和思路很重要。
3.3 刷机和root
刷机过程应用闪存刷机工具，我们使用了Flash_Tool软件。首先启动Flash_Tool软件，点击 “Scatter –loading”，选择前面拆剪完成的系统软件包并打开
4 应用软件

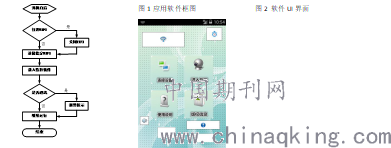

应用程序软件UI设计分为几个部分：连接设备；进入监控；使用说明；版权信息，如图2所示。同时软件设计功能有WIFI管理、应用管理、开机自启、悬浮球等功能。
应用软件设计框图如图1所示。
.png)
WIFI管理：该软件可以实现开机启动后WIFI关闭，点击软件中“设备连接”按钮，软件会对比设备WIFI名称及密码，实现与被测设备直接连接，实现手持设备专用的功能。
WIFI管理程序设计：当窗口创建完毕后，先置WIFI状态为假，当点击“连接设备”按钮时，先打开手持机WIFI，如果当前WIFI链接的不是指定的WIFI，那么断开这个WIFI，添加指定名称的WIFI。
应用管理：该软件可以实现与视频监控软件之间的跳转，点击软件中“进入监控”，就可以直接跳转至视频监控软件。
开机自启：该软件可以实现开机之后自动启动，屏蔽返回键，当按下Home键及菜单键时，有状态提示，点击状态栏，重新进入软件。
悬浮球：该软件可以实现悬浮球功能，长按悬浮球重新进入该软件，短按悬浮球可以跳转至视频监控软件。
悬浮球程序设计：首先取得Root权限，当单击悬浮按钮时，先强制结束视频监控软件的进程，防止上一次视频监控软件未完全关闭，以造成未知错误出现。然后再启动视频监控软件。
当悬浮按钮被长按的时候，不管现在是什么界面，都使它返回应用，然后置WIFI状态为真。
状态栏通知程序设计：当用户点击手持机菜单键和Home键时，应用会进入后台运行，这时候置WIFI状态为假，状态栏出现通知并置顶，当用户点击该状态栏后，重新进入应用。
5 社会、经济效益分析
客车车厢音视频记录仪装置是一个前景非常广阔的设备，而与之相匹配的手持终端设备的研制也是一种发展趋势。该项目所研制的终端设备，主要是针对客车车厢音视频记录仪使用，可为乘警提供更加快捷的视频查看方法，可以大大提高客车音视频记录仪的使用效率和效果，很大程度上减轻了公安和客运部门的工作强度，提高案件的侦破效率，为旅客安全出行提供了一个重要保障。另外，由于本产品开发是一套完整的系统，在其他领域的手持终端有很高的参考价值，具有广阔的应用前景。
