马璐 阎锁岐
中国天辰化学工程公司土建工程部
摘 要 本文主要介场地排雨水的几种方式、常见的排雨水设施以及表示方法
关键词 排雨水方式 雨水篦子 排水沟 设计标高 等高线
１、概述
在场地设计中，排水问题一直是场地竖向设计最关键的环节。如何利用场地的地形地势条件，结合场地降雨量和场地的坡度，在最短的时间内将雨水有效且经济地排放，不会造成地表土被冲刷及场地积水，成为设计者在场地竖向设计时考虑的重中之重。
1.1、场地排雨水方式及其适用范围
场地雨水排除的基本方式有三种，分别是自然排水方式、明沟排水方式和暗管排水方式。
1.1.1自然排水方式适用范围
（1）降雨量较小的气候条件；
（2）渗水性强的土壤地区；
（3）雨水难以排入管沟的局部小面积地段。
1.1.2沟排水方式适用范围
（1）设计整平面有适于明沟排水的地面坡度；
（2）场地边缘地段，或多尘易堵、雨水夹带大量泥沙和石子的场地；
（3）采用重点平土方式的场地或地段；
（4）埋设下水管道不经济的岩石地段；
（5）没有设置雨、污水管道系统的郊区或待开发区域。
1.1.3暗管排水方式适用范围
（1）场地面积较大、地形平坦，不适于采用明沟排水者；
（2）采用雨水管道系统与城市管道系统相适应者；
（3）建筑物和构筑物比较集中、交通线路复杂或地下工程管线密集的场地；
（4）大部分建筑屋面采用内排水的；
（5）场地地下水位较高的；
（6）场地环境美化或建设项目对环境洁净要求较高的
1.1.4混合排水方式
即：暗管与明沟相结合的排水方式。可根据场地的具体情况，分不同区域灵活采用不同的排水方式，并使二者有机结合起来，迅速排除场地雨水。
2、常见的排水设施
2.1雨水口
雨水口是地面雨水排放系统中收集雨水的构筑物。雨水口位置设置不当、数量不足或容易堵塞等均可造成暴雨时路面积水。道路积水会给生产、生活带来很大的不便，而科学合理地设置雨水口可以在一定程度上解决道路积水问题。
2.1.1雨水口的型式
常见雨水口型式有平篦式、立式和联合式等。
.png)
平篦式雨水口又分为有缘和地面2种，其中有缘平篦式适用于有路缘石的道路，而地面平篦式则适用于无路缘石的路面、广场、地面低洼聚水处等。立式雨水口有立孔式和立篦式2种，也是适用于有缘石的道路，其中立孔式适用于篦隙容易被杂物堵塞的地方。联合式雨水口是平篦式与立式的综合型式，适用于路面较宽、有路缘石、径流量较集中且有杂物处。在路面较差、地面积秽很多的街道或菜市场等地方，可以考虑设置有沉泥槽的雨水口。
2.1.2雨水口位置设置 水口的设置应根据暴雨强度、道路宽度、路面 种类、道路纵横坡度、周围建筑地形、排水情况及雨水口的泄水能力等因素决定。道路上的排水汇合点、凹竖曲线的低洼处、道路转弯半径切点附近（分水点除外）、人行横道线上游位置均应设置雨水口，但应避免在沿街建筑物的门口、停车站、分水点及其他地下管道顶上设置，而建筑物门口、停车站等处应在其上游设雨水口进行截水。
2.2排水明沟
排水沟一般布置在场地地势较低处、挡土墙墙趾、边坡坡底、公路型道路两侧、下沉式地形边缘、面向建筑物的道路为下坡式道路的适当位置。
2.2.1排水明沟布置要求：
（1）雨水明沟一般宜沿铁路和道路布置，并尽量使雨水循最短路径排至雨水口或场地外。
（2）为了减少工程量，明沟应尽量减少同铁路道路的交叉，当必须交叉时，应垂直相交。
（3）对于不平整地段的明沟，宜与原地形相适应。
（4）明沟交汇处应防止水流逆行，并考虑铺砌。
（5）明沟转弯处其中心线曲线半径一般不应小于水面宽度的5倍，如果铺砌可不小于2.5倍；三角形明沟一般采用1:2到1:3的边坡。在明沟转弯处，不宜设跌水和急流槽。
2.2.2明沟断面形式及要求
明沟断面形式有梯形、矩形和三角形。梯形断面一般采用较多，矩形断面用于地形受限和岩石地段。三角断面只是在雨量较小的交汇区才采用。
明沟的断面尺寸一般为:沟底起点不宜小于0.2m，梯形和矩形明沟的深度至少应为计算水深加0.15m，明沟的最大深度不宜大于1m，梯形明沟沟底宽度不应小于0.3m，矩形不宜小于0.4m。
.png)
3.场地排雨水设计两种表示方法
竖向设计的表示方法主要有设计标高法、设计等高线法两种。一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法表示。
3.1设计标高法。

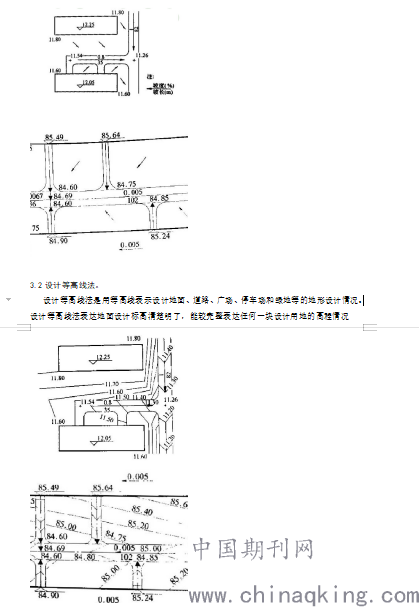

设计标高法，也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。
.png)
4、总结
排雨水设计是厂区雨水的及时排出，不积水，不倒灌到装置，不影响工厂正常生产的保证，合理的排雨水设计就需要设计人员根据现场地形地势、土方工程、场外市政管线、防排洪设施综合考虑，这样才可以给厂区的安全生产提供保障。
参考文献
[1]工业企业总平面设计 雷 明 编著
[2] 工业企业总平面设计规范 GB50187-93
