郭 锐
中冶华天南京工程技术有限公司 江苏南京 210019
摘 要:阐述了补偿器在亚临界煤气锅炉管道设计中,自由复式型补偿器的作用和设计选型;介绍了自由复式型补偿器计算与选型、设计安装要点。
关键词:煤气管道;自由复式型补偿器;热膨胀;预偏装;盲端推力;补偿器安装;
1.前 言
随着国家整合优化冶金行业产能和节能减排的号召,100MW及以上亚临界低热值煤气锅炉在冶金发电行业得到了广泛应用,并逐渐成为主流。
2.自由复式型补偿器简介
国内生产的自由复式补偿器大多采用美国EJMA标准优化设计,已为国内外多家大型工厂中广泛运用。图1为国内某厂家的自由复式型补偿器的典型样本资料。

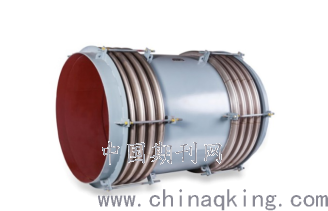

图1 SXF型 自由复式型膨胀节(压力范围:0.1-0.6MPa 温度范围:≤450℃ 通径范围:DN 200-4600mm 疲劳寿命:1000次)
3.补偿器选型
以某厂家工程样本为例,补偿器两端轴向位移(x1,x2)情况下所对应的横向位移(y1,y2),旨在确定任意给定轴向位移(x0)条件下的额定横向位移(y0)。分以下3种情况:
(1)管道所在管段的热位移(横向x和轴向y)均小于样品中某一型号对应的额定位移(x1,y1),则直接选用该型号即可。
(2)轴向位移(x)大于样本中选定型号所对应的轴向位移(x1),而横向位移又有一定余度,
(3)轴向位移(x)小于选定型号所对应的额定轴向位移(x1),而横向位移又大于该型号所对应的额定横向位移(y1),

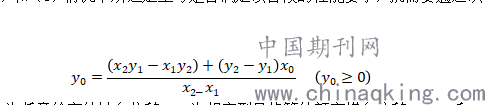

(2)和(3)情况中所选定型号是否满足该管段的性能要求,就需要通过以计算公式确定:
.png)
式中,x0为任意给定的轴向位移,y0为相应型号换算的额定横向位移。x1,y1和x2,y2分别为样本中该型号所对应的两组额定位移。
补偿器型号确定,补偿器总长也就确定了,改变x0,y0的对应关系,不影响补偿器的刚度和使用性能,但如果改变补偿器总长度,器刚度和使用性能将会变化,这要通过补偿器制造厂的计算程序确定。
4.补偿器的选型
以山东某1×100MW煤气发电项目为例1,煤气管道通径为DN1400,设计压力为0.20MPa,介质温度300℃,轴向位移X=95mm、横向位移Y=100mm,可选型SXF2-1400-II。
该型号 横向补偿能力Y1=112mm,横向刚度KY=84N/mm
轴向补偿器补偿能力X1=100mm,轴向刚度KX=241N/mm
总长L=2500mm
总宽B=1710mm
端管规格 Φ1420 × 14
弹性反力横向FY=Y,KY=100 × 84=8400(N)
轴向FX=X1KX=95 × 241=22895(N)
例2.其余条件与例1相同,但其热位移要求值为:X=150mm,Y=50mm,其型号还能用例1号吗?显然,横向位移满足要求,且有一定余度,但轴向位移不满足要求。将型号SXF2-1400-II的两组数据和x0=x=150代入上面的换算公式中,则得y0=79.5mm。由此可知,例1中选定型号的补偿器,也满足例2的使用要求,因此,也可选型SXF2-1400-II。
该型号的补偿器性能可表达为:
横向补偿能力:Y1=79.5mm,横向刚度KY=84N/mm
轴向补偿能力:X1=150mm,轴向刚度KX=241N/mm
总长L=2500mm
总宽B=1710mm
弹性反力 横向FY=yKY=50 × 84=4200(N)
轴向FX=xKX=150 × 241=36150(N)
5.盲端推力
管系中使用自由复式型补偿器时,应考虑介质压力引起的盲端推力。盲端推力的计算如下步骤进行:
首先查取补偿器的有效面积A。对自由复式型补偿器系列来说,表中未列出A值大小,但可查《SDZ-普通轴向型补偿器系列》中相应压力和通径给出的有效面积A。对上例中的SXF2-1400-II,查P=0.25MPa,通径DN1400所对应的SDZ系列, 则得A=17070cm2,由此可算得两端管道的盲端、拐弯处的固定支架或设备所承受的盲端推力(工作时):
FP=100PA=100 × 0.20 × 17070=341400(N)。
6.补偿器的安装设计
上述计算式通常用在横向变化不大的情况下。考虑到煤气管道安全要求,变形位移量不宜超过补偿器额定补偿量的50%。对于复杂应用情景,要采用特殊设计和安装方法。

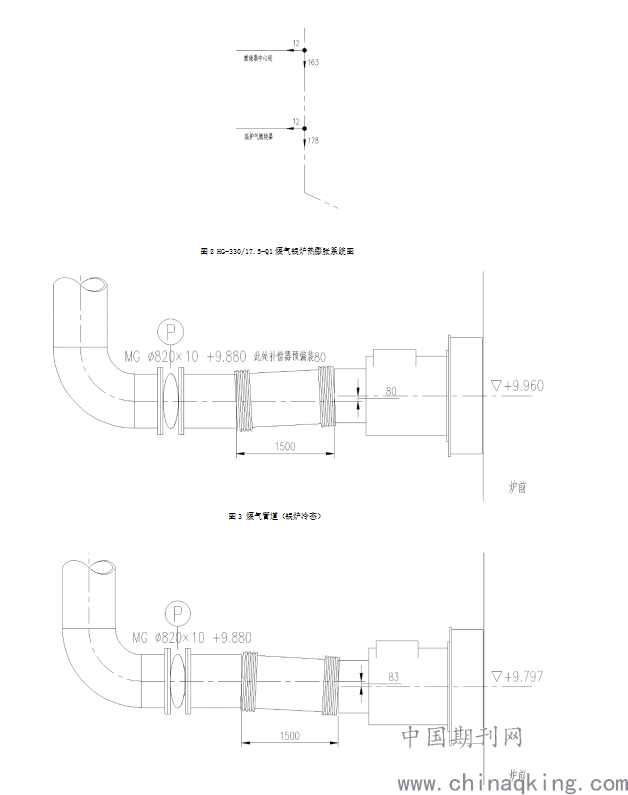

某工程采用HG-330/17.5-Q1 1×100MW亚临界煤气锅炉。如图2炉膛(燃烧器中心线处)热膨胀量的变化值为垂直方向向下163mm,水平位移12mm。计算并查补偿器样本,在满足偏移量的正常水平安装下,补偿器长度为3000mm,空间有限无法满足安装要求。
为了解决此问题,可采用补偿器预偏装的方式吸收炉膛膨胀量。即在冷态安装时,燃烧器中心线相对于煤气管道中心线向上偏装80mm,如图3。当锅炉运行时,补偿器随着锅炉本体向下热膨胀而运动,极限情况下补偿器实际横向位移量为83mm。可选取SXF1-800-II型,长度为1500mm,满足设计安装要求。
.png)
7.结 论
在煤气管道设计时应合理选用补偿器安装形式并满足相关标准规范。对简单煤气管道系统,往往选用单一型式的波纹管补偿器就能满足应力和位移要求;而对于空间受限的复杂管系,就需要逐一分析各分支管路对设备管口的影响,合理选型自由复式型补偿器,才能满足设备管口的受力要求。
参考文献:
[1]GB16749-1997,压力容器波形膨胀节[S].
[2]EJMA-2015(第10版),美国膨胀节制造商协会标准[S].
[3]GB6222-2005, 工业企业煤气安全规程[S].
