一、概述
变压器比率差动保护作为变压器的主保护具有非常重要的作用，变压器比率差动保护的调试方法较多，本文以现场微机变压器保护装置为例，介绍了一种比较实用的变压器比率差动保护调试的方法。
二、额定电流及幅值和相位的修正计算
只要整定变压器参数，包括接线方式、容量、额定电压、CT原边电流、CT副边电流，由装置自动进行幅值和相位的修正计算。定义IL1，IL2，IL3为流入本装置某侧的CT二次三相电流，而IA，IB，IC为参与差动计算的经折算后的该侧三相电流。
以Y/Δ-11点为例，三角形侧向星形侧转角，幅值和相位校正是按如下方式进行的：
对于基准侧Y侧， Kph=1，如采用退出 “基准侧消零序电流”方式，校正如下：
IA＝Kph*IL1 IB＝Kph*IL2 IC＝Kph*IL3
基准侧Y侧，如采用投入 “基准侧消零序电流”方式，校正如下：
IA＝Kph*[IL1－I0]＝Kph*[IL1-1/3(IL1+ IL2+ IL3)]
IB＝Kph*[IL2－I0]＝Kph*[IL2-1/3(IL1+ IL2+ IL3)]
IC＝Kph*[IL3－I0]＝Kph*[IL3-1/3(IL1+ IL2+ IL3)]
对被保护主变中性点不接地的场合，因区外故障始终有（IL1+IL2+IL3）=0，故两种矩阵得到的结果是一致的。对被保护主变中性点接地的场合，情况就不同了。当区外接地故障时，变压器中性点将流过零序故障电流，如不采取措施，主变两侧电流将不能平衡，差动保护可能误动。为此，必须消除Y侧的零序电流。消除Y侧的零序电流后的缺点在于，当变压器内部发生接地故障时，保护灵敏度会降低。
对副边Δ侧（11点）校正如下：
.png)

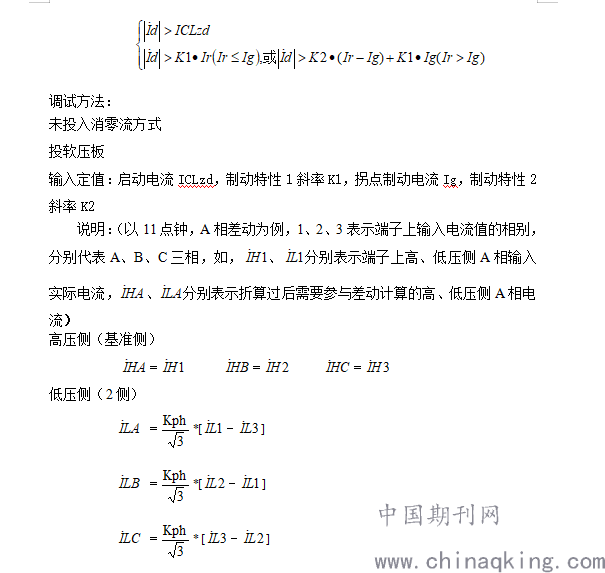

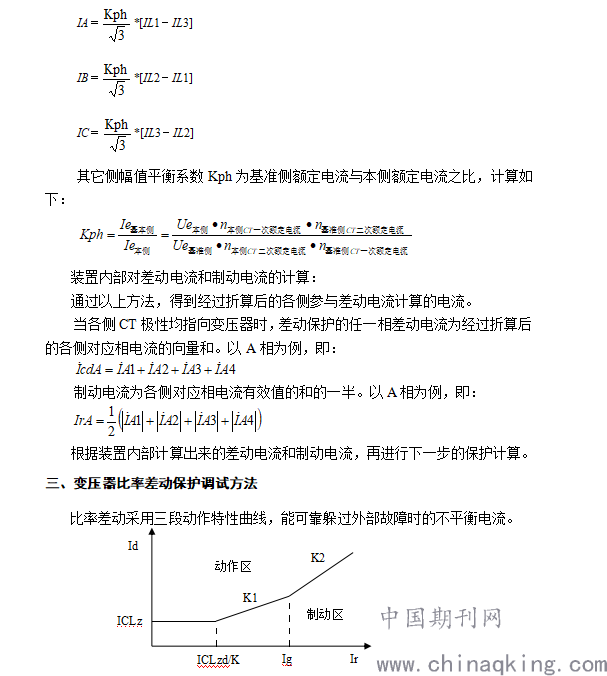

上图中，Id为差动电流，Ir为制动电流，ICLzd为比率差动的启动电流定值，K1为第一段折线斜率，K2为第二段折线斜率，Ig为拐点制动电流。折线以上为动作区。比率差动保护判据如下：
.png)
加入高压侧A相电流()、低压侧A相电流()，高压侧B相加抵消电流()，抵消B相的差动电流，与大小相同，电流相位差为180度，与相位相同
设＝I∠0o，则＝I∠180o，＝I*1.732/Kph∠180o；=＝I∠0o；=Kph/1.732 (-0)= I∠180o；=＝I∠180o；=Kph/1.732 (0-)
A相差动电流 IdA=|+|＝0
A相制动电流 IrA =|(||＋||)|/2＝I
B相差动电流 IdB=|+|＝0
保持、的幅值不变，只改变、之间的相角差，将会改变Id的大小（变化范围0～2I），而Ir将保持不变（始终有Ir＝I）。如图所示，不同的I值对应不同的竖直线，调整角度点（I，Id）将延直线移动记录保护从不动作到动作的Id，Ir值，验证曲线的精确度。
四、结论
变压器的比率差动保护调试是实际现场工作中较难的一个部分，本文介绍了一种比较简便的比率差动保护的具体调试方法，对实际现场工作人员有一定的参考价值。
