李春明
天津天昇科技有限公司，天津，300000
摘要：综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。其将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。本文对智能化建筑中弱电系统综合布线技术进行分析。
关键词：智能建筑；弱电设计；综合布线
1智能化建筑中弱电系统综合布线的设计
综合布线采用的是星形结构，将各个子系统串联起来，确保其可以独立的运行于系统之中。子系统分别为：
①工作区系统，由信息插座、面板和适配器等设备组成。②水平系统，负责将干线系统铺设进用户区。水平系统必须应用于统一楼层，一端布置在信息插座，一端布置在跳线架。大多数系统选用的都是4对非屏蔽双绞线，适配于大部分常见通信设备。若是需要宽带传输时，可以借助“光纤到桌面”的方式进行解决。若是楼层面积过大，则需要配备多个卫星接线间，因此水平线缆除了原来的布线位置，还需要穿过卫星接线间。③干线系统，应用的是大对数电缆或光缆馈线，将设备间和管理间连接起来，管理范围囊括主计算机房和其他分层管理间。④设备间系统，包含电缆、跳线架和支撑硬件等多个设备。最理想的布置方式是将设备间系统布置于同一楼层，既方便管理，又可以减少资金投入。若是智能化建筑内部空间过于巨大，也可以酌情的设计多个设备间。⑤管理系统，是连接干线、水平系统的纽带，还能确保同层组网正常使用。系统中包含双绞线跳线架和条线，当布线系统中含有光纤网络时，还应对跳线架进行升级。应用该管理系统的好处是，当局域网结构发生改变时，无需重新布线，只更改跳线方式即可。⑥建筑群系统，该系统可以将不同建无助的通讯信息融为一体。利用直埋或架空的安装方式铺设电缆，确保浪涌电压被充分阻隔，无法进入电气保护装置。
2综合布线总体设计步骤
2.1工作区设计步骤
将需要独立配备终端设备的区域看一个工作区，将单个工作区的面积控制在5~10㎡，配备一到两个信息插座。具体设计步骤：①计算区域面积大小。依据建筑平面图，计算出具体面积，用S㎡表示。②确定进点构成。在进行确定时，需要将系统的设计等级考虑进去，常用的为基础型、增强型。基础型工作区在确定进点构成时只需配备一个信息插座，而增强型则需要配备2个或以上信息插座。③判断插座数量及位置。插座数量计算公式为M=S/P*N。
2.2水平系统设计步骤

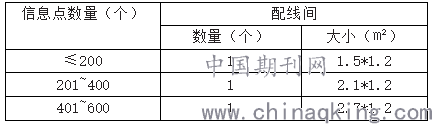

该系统中的水平线缆大多数应用星型拓扑结构，线缆能铺设的最远距离是90m，若应用的为光缆材质，距离可适当延长。设计步骤为：①线间数量及尺寸，具体个数可根据下表判断。
.png)
②配线间位置，依照建筑平面设计图进行标注。③按照建筑施工图，确定系统走线铺设方式，在智能化建筑中多运用地板下管道布线的方式。④确定电缆对数和类型，依据布线标准，在水平线缆选择上，多选用FIP、STP和UTP等种类的双绞线，若是应用于高速率场所，则需要使用多模光缆。⑤确定光缆长度，计算公式为C=[0.55（L+S）+6]*N。其中L代表的是信息插座与配线间之间的最远距离，S代表的是信息插座与配线间之间的最近距离，N则代表同一楼层里的插座总数。
2.3干线系统设计步骤
①确定系统规模，若选定楼层配线间和与之相连的所有信息插座的直线距离都小于75m，则可以直接选用单干线系统，若直线距离大于75m，则应选用双干线系统。②确定垂直干线通道。③确定线缆类型和所需用量。④确定电缆路由。⑤确定线缆总长度，具体计算公式为：（H+V）*115%+6（m），其中H代表横向长度，V则代表纵向长度。
2.4设备间系统设计步骤
设备间系统是智能化建筑弱电系统中不可缺少的子系统，负责对进线设备和配线架进行管理，在布线管理系统出现问题时，对其进行维护。主要设计步骤：①确定设备间位置，在位置选择上，设备间位于建筑物
中心点是最好的选择，其次，在位置选择时，应尽量避开强振源、噪声源、干扰源以及易燃易爆物等。②确定使用面积，常用的计算方法有两种：S=（5~7）∑Sb、S=KA。Sb代表的是设备面积，A代表总设备数，K代表系数。③确定建筑结构：智能化建筑中设备间高度一般为2.5~2.7m，门高维2*0.9m，承重：A级≥500kg/㎡，B级≥300kg/㎡。
2.5建筑群系统设计步骤
建筑群系统，需由两个或两个以上建筑物构成，各建筑物之间需要依靠线缆以及配线设备进行连接，设计步骤：①确定线缆最初铺设地点。②确定干线类型。③确定干线铺设方式。④确定干线线缆总量。⑤确定主配线架容量。
3智能化建筑中弱电系统综合布线的应用
3.1对BAS的支持
BAS是一项具备综合能力的管理系统，将计算机和网络通讯技术等融合起来，对智能化建筑中的电气设备进行管理。该管理系统由主控制器、命令执行元器件和传感器等多种配件构成，应用最为广泛的是集散型控制系统，在等级上为二级网。该控制系统所贯穿的节点必须为DI3C，也就是直接数字式控制器，并与上级节点进行网络通讯，确保数据的上传和下传稳定性，在传输介质的选择上大部分为双绞线。应用该布线技术后，可以优化BAS系统原有的通讯效率低、布置位置灵活性不足等缺点
3.2对OAS的支持
OAS是一种自动化控制手段，以多种高科技技术手段为加持，提升其管理效果。该系统的管理范围囊括信息传输、物业管理和信息库管理等多个方便，负责对智能化建筑中电子设备产生的数据进行处理。在智能化建筑中，众多公司在内部进行办公，由于涉及的行业不同，对网络以及设备接口的要求也有着很大的不同，因此布线方式也相对复杂，应用综合布线技术，可以最大限度的发挥系统优势，提升系统性能，为用户提供更好的服务。
3.3对CAS的支持
CAS负责负责对智能化建筑中产生的各类图文信息进行交传，所服务的设备不只是办公常用的电话、传真机等，还包括卫星通信等高科技设备。应用综合布线技术，可以将不同频段的信息之间可以正常传输，传输速率为155rnB/s，符合B-ISDN的要求。
4结束语
智能化建筑弱电系统中应用综合布线技术，可以有效解决传统建筑物内各布线情况难以兼容的问题，将布线方式由分散式优化为集中式。此种综合布线技术具有较强的开放性以及拓展性，有利于工作人员对智能化建筑中的电气设备进行使用和管理，对智能化建筑的发展上有着长远性的帮助，可以满足用户日益增长的使用需求。
参考文献
[1]智能建筑的弱电综合布线施工分析[J].王月红.智能建筑与智慧城市.2020(05)
[2]综合布线系统在智能化建筑中的应用[J].崔鹏涛,李喜梅.中国新通信.2019(06)
