（中国南方电网超高压输电公司昆明局 云南昆明 650000）
摘要：对某换流站的一台换流变分接开关电机电源空开Q1在调档过程中，出现跳开的情况，导致分接头失步，影响直流功率调整进行了深入分析，解答了空开跳开的原因，定位了问题所在，并提出了相应的整改措施。
关键词：分接开关；跳闸；行程开关；整改措施
前言
有载分接开关是换流变上的重要部件，能在保证负荷电流不中断的前提下，通过改变绕组的位置[1]，来维持阀侧电压稳定，在直流输电系统中有着非常重要的作用[2]。本文以某换流站换流变分接开关在调档过程中，电机电源跳开导致调档失败为例，分析发生故障的现象及原因，并提出整改措施。
1故障情况
近两年来，某换流站022B换流变B相分接开关电机电源空开Q1在调档过程中，多次出现跳开的情况，导致该换流变调档失败，进而导致分接头失步，影响直流功率调整。该分接开关控制机构采用的是MR公司的ED100型电动控制机构。
022B换流变B相分接开关在7档往6当动作时，由于电机电源Q1跳开，均停留在了6A档，小针在阴影区域（为正常停留位置）；其余两相都处于6B档，为正常档位，小针也处于正常位置，由于分接头档位不一致，导致了后台报分接头失步，进而影响直流功率调整。
2故障原因分析
2.1 电气量监测
由于022B换流变B相分接开关的档位在Q1跳开时，小针处于正确位置，所以从表面无从判断故障原因。利用便携故障录波装置，对跳开时空开Q1及其脱扣线圈进行了监视，具体为监测空开Q1的电流和Q1脱扣线圈的电压，如图1所示。
.png)

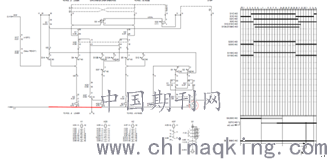

图1 分接开关操作回路示意图
2.2动作分析
通过对动作过程的电气量监测情况来看，022B换流变B相分接开关动作的原因都是由于脱扣线圈动作导致，如图2所示。
.png)
图2 脱扣线圈支路电压监测值
从图2可以看出，当空开Q1跳开时，脱扣线圈的电压值达到了449V，有效值为317V，达到脱扣线圈动作值，而空开Q1的电流峰值为4.66A，是正常电流水平。由此可以看出，导致Q1跳开的原因是脱扣线圈支路动作导致。
3故障查找
从脱扣线圈回路上进行排查，对S1、S2两个行程开关分别进行检查，发现S1:NO、S2:NO接点闭合时的电阻值分别为数千欧姆至无穷大，呈现不稳定状态。
经过测试，K37继电器的电阻值为25.66kΩ，动作启动值为115V，当S1：NO、S2：NO接点闭合时的电阻值大于25.66kΩ时，K37线圈不能励磁，在小指针转到第3格时，K20继电器线圈自保持回路上的K37：21-24端子不能闭合，K20继电器将不能励磁，脱口线圈将励磁，将Q1空开跳开；
当S1：NO、S2：NO接点闭合时的电阻值小于25.66kΩ时，K37线圈可以正常励磁，空开Q1不会跳闸。
4故障重现
在更换新的S1、S2行程开关后，将K37继电器线圈拔掉，模拟其不能正常励磁。将分接开关从7档电动调整到6B档，分接开关在6A档时，Q1跳开，小指针在阴影区域，与实际运行时跳闸情况一致。
5整改措施
5.1常见故障及检查方法
通过对分接开关控制回路进行梳理，得出MR分接开关其控制回路出现问题时，所对应的表像，如表1所示。
表1 MR分接开关电动机构常见故障
5.2改进措施
建议措施：
（1）继续对022B换流变B相分接开关的重要电气量进行录波监测；
（2）对分接开关内部的行程开关的电阻值及各重要电气量进行监测，及早发现问题并解决；
（3）建立分接开关的故障诊断模型，快速定位分接开关故障。
6结束语
分接开关对直流运行有着十分重要的意义，如果分接开关不能正常运行，直接将导致直流系统停运的严重后果，而其动作过程又是机械与电气部件经过多次配合才能完成，动作过程复杂，故障较难发现。
特别是其内部的行程开关，要求动作可靠到位、且不能承受较大电流，可以说，行程开关的健康状态直接关系到直流的稳定运行，而且实际工作中，电动机构内部故障发生率是比较高的[3]，如果在直流运行期间，分接开关内部的行程开关出现问题，将直接导致直流停运的后果，所以有必要对分接开关电动机构内部的电气回路进行全面的监测，便于快速定位问题所在，以保证直流系统的安全稳定运行。
参考文献
[1]刘元利.变压器分接开关的故障分析[J].企业技术开发,2015,(34):72-73.
[2]石丹丹，宗凡琪，杨韦国.换流变压器分接开关控制及典型故障分析[J].山东电力技术,2019,(2):14-18.
[3]徐浩桉.变压器分接开关故障及检测技术的探讨[J].科技前沿，2016，（1）:51-53.
