摘要：单元式幕墙需要很多个独立单元板块构成的，在安装过程中需要一个一个板块拼接完成，而板块之间的接缝密封是需要在工厂内做好的，这样能够减少现场施工的任务量，降低人为安装过程中出现问题的概率，提升工程质量。本文就某市商务办公楼幕墙项目施工关键节点和施工技术进行分析，希望为相关工作的开展提供参考，为我国幕墙技术发展提供帮助。
关键词：建筑幕墙；单元式幕墙；关键节点；施工技术
前言
单元式幕墙是建筑幕墙中常见的一种，由多个单元板块组合形成整体的单元幕墙结构，单元板块之间需要在工厂内进行镶接，将单元板块直接镶嵌在墙面主体结构上，进而形成单元式幕墙。该项施工是根据建筑墙面的整体情况选择分格、制作和安装的。单元板块的加工和组装是需要在工厂内进行的，在施工现场对已经组装好的单元板块进行吊装即可。单元式幕墙的设计需要较高的技术水平，这与建筑幕墙的经济、安全、美观、功能、施工等方面有直接关系。
1.工程概况
某地办公用房项目占地总面积为49867.5m2，共有8栋商务办公楼，建筑限高为68m，地上15层，地下4层，整体建筑结构为框架剪力墙结构，如图1所示。
.png)
图1办公楼建筑效果
总建筑面积为391803m2，该项目的幕墙面积为149328m2，其中6栋主楼为单元式幕墙，向东面为边部飞翼，中间部分横向为突出显示，竖向为隐藏式单元结构，南北方向的立面是由三角形铝板和穿孔玻璃构成，向西方向墙面为双呼吸式玻璃幕墙系统，单元板块总计6254件，板块最重高达1吨左右。
建筑自地面2层至次顶层为单元式幕墙，选择用2250*8200超大单元板块，单元板块高度为两层楼高，超大单元板块共计4910件。板块型号规格根据不同安装区域相应不同，单元板块拼插部分选择不锈钢和铝挂板材料，幕墙使用寿命为30年。具体幕墙效果如图2所示：
.png)
图2幕墙效果图
2.项目施工设计与施工重难点
该项目为超大单元幕墙，单元板块大部分为超大单元板块，并且该项工程为建筑的面子工程，需要保证一定的美观性，在设计和实际施工中都存在一定的难度，为相关工作带来巨大的挑战。主要的难点在于：
（1）在设计单元式幕墙时需要慎重考虑建筑的安全性和可靠性。将一块巨重的两层高超大单元板块挂在直立墙面上，不仅要考虑安装问题，还需要考虑安全性和可靠性，此外还需要结合防雷、防火、防地震等自然因素的影响，这些都是设计重点，也是施工中的难点问题。
（2）幕墙是一个建筑的脸面，能够展示建筑的美观性，因此在设计过程中，还需要保证建筑幕墙具备一定的美观性，给人带来舒适感和良好的视觉享受。
（3）防火和防腐要求。幕墙是建筑的外围结构，也是建筑的重要组成部分，能够帮助建筑抵御火灾和腐蚀影响，保证建筑的安全稳定性，因此在设计中，防火和防腐也是重点问题。
（4）幕墙的节能环保设计能够体现出建筑的经济性，有效提升建筑的性价比。该项幕墙项目作为单元式幕墙，在实际安装施工中存在很多问题，关于单元板块组装、运输、吊装等方面是该项工程的重点内容之一。
3.施工关键节点技术
3.1建筑幕墙防腐设计
在该项建筑工程施工的过程中，幕墙项目最重要的基础就是幕墙材料的选择，并且要做好防腐处理。在铝合金材料上喷涂氟碳和做好阳极氧化处理，钢材最做热浸镀锌防腐处理，其余附件均选用耐腐蚀的非金属材料。在两个不同的金属交接处，添加绝缘垫片，避免后期使用年限久远，金属材料发生电化腐蚀。在现场施工过程中，焊接工作完成后，对焊接部位涂抹防锈漆和富锌漆，保障连接处的防腐性能。工艺方面要确保所有裸露在外的钢材，均做好防腐处理，钢件所需工艺孔等需加工部分都要在工厂内完成，然后对表面进行防锈处理，以提升整个幕墙的防腐防锈功能，延长幕墙结构的使用寿命。
3.2防水设计
单元式幕墙板块在防水设计方面应用“雨幕”和“等压”原理，在节点构造上需要设计三层或三层以上的密封线。以三层密封线为例，一层是利用胶条将两个单元密封，起到隔绝雨水和灰尘的作用，防止大量水进入单元中；第二层是水密线，雨水经过第一道密封线的作用，很有可能会出现少许漏水的现象，第二层密封线就是解决这个问题的，雨水能够透过这条密封线进入到单元等压腔内，在单元上横框中设计向外排水的坡度，等压腔内的水就会被排除；第三层是气密线，该层是单元幕墙防止漏气的最后防线，也是最重要的防线，气密线腔壁上不可有任何的孔洞。在设计中，可以通过放置长条海绵实现闭合作用，防止出现漏气的现象。
4.吊装单元板块
4.1吊具布置

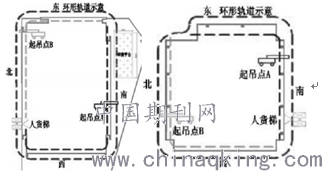

项目施工进度紧张，对屋面环轨吊和单臂吊的设置方面需要考虑到幕墙正常施工的问题，对墙面擦窗机进行基础调整，并将其作为基础，与混凝土女儿墙组合用于放置环规吊支架，单臂吊设置在建筑顶层，在完成屋面施工后，将单臂吊转换至屋面。吊具的具体布置图如下图所示：
.png)
图3吊具布置平面图

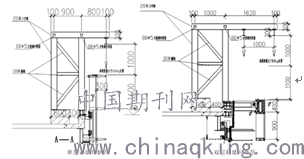

建筑顶端有一部分单元板块高出女儿墙1m，在设计环轨吊时需要确保环轨吊的高度不能超过女儿墙1m，以便于顶部单元板块的安装。建筑向西方向为双呼吸式玻璃幕墙结构，在设计环轨吊时需要采用双轨吊具才能完成对其吊装工作，环轨吊具的示意图如下：
.png)
图4环轨吊具布置示意图
4.2吊装过程

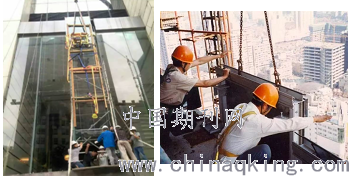

单元板块吊装之前应对需要安装的板块进行检查，确保质量完好无损才能安装，为了避免在吊装的过程中受到风力等因素的影响，采用钢缆垂直运输通道进行吊装，如下图：
.png)
图5钢缆垂直运输通道示意图
将需要安装的单元板块运送至需要吊装的位置，连接好底部吊装缆风绳及吊装夹具，将钢缆固定好，启动单臂吊，控制上升速度及重量，当板块调至钢缆垂直通道后，将板块与通道扣接，解除缆风绳，开启单臂卷扬机将需要安装的板块提升至安装楼层。板块送至待安装楼层后，将板块转换至环轨吊上，人工辅助环轨吊将板块运送至安装位置，缓慢放下单元板块，待单元板块放至一半时进行左右插接。完成上述工作后，控制左右连接缝之间的尺寸，上层安装人员负责单元板块挂件和转接件对接，下层工作人员负责上下两个板块的插接工作。采用水平仪对标高和左右接缝进行调整，待完全符合位置后，将连接件和支座互相固定，完成板块安装。
5.结语
单元式幕墙是一种建筑幕墙施工技术，在实际施工中需要重视很多方面的问题才能高效完成工作，对设计、加工和安装等环节进行详细规划和施工，统一施工协调指挥，严格按照施工图纸进行安装工作，有序安排施工和合理的施工技术，才能使得项目保质保效地完成，使得幕墙项目更加美观，使用年限得以延长。
参考文献：
[1]吕伟，孙绪烈，姬鹏成.超大单元式幕墙设计理念与关键施工技术[J].施工技术，2018，47（S1）：370-374.
[2]林月云.单元式幕墙关键施工技术研究[J].福建建筑，2019，000（003）：64-68.
[3]许光.特殊部位单元式幕墙施工技术研究[J].工程建设与设计，2019，000（008）：193-194.
[4]许光.特殊部位单元式幕墙施工技术研究[J].工程建设与设计，2019，000（008）：193-194.
[5]金冠楠.超高层超大型单元板块幕墙施工技术——以海西商务大厦超大型单元式幕墙安装技术为例[J].福建建筑，2019，000（003）：58-63.
