徐晓
浙江省邮电工程建设有限公司 浙江省杭州市 310020
摘要：现当今，随着我国经济的飞速发展，变电站在整个电力系统的运行中发挥着极大的作用。实际的供电环节中，常出现变电站一次设备安装调试方面的问题，导致变电站的运行发生故障，甚至出现停电事故，造成经济损失的同时，极大地制约供电企业的发展。文章分析了变电站一次设备运行中的典型问题，对变电站一次设备安装与调试技术工作提出了相应的建议。
关键词：电力工程;变电站;一次设备;安装调试;施工技术?
引言
一次设备指的是供电系统中发电、配电与输电系统使用的设备，如变压器、发电机、母线和电力电缆等，其为相对信号设备、测量仪表等承载控制、测量功能的二次设备来说的。一次设备在供电系统中不仅要实现电能输送与变换的功能，还要实现电能分配。怎样做好调试与安装工作，与一次设备安装运行具有密切关系，还和整个供电系统安全具有密切关系。本文和变电站一次设备安装和调试工作实践相互结合，就施工技术进行分析，希望能够为具体施工者提供有益参考与启示。
1变电站电气设备安装技术要求
安装电气设备，必须要按照技术流程进行，做好技术要点的严格把控。在安装作业前，结合设备的特点和特性，进行安装和调试技术方案的制定，提出技术把控要点。正式安装和调试环节，工作人员要严格技术方案执行，把控安装和调试全过程的质量。完成安装作业后，进行安装质量的检查，达到基本要求后，进入到调试环节，开展性能测试。总的来说，要做好规范性、合理性等的严格把控，保证安装作业的效率和质量。
2变电站一次设备安装施工
变电站一次设备安装主要包括母线、变压器、断路器、隔离开关等，施工人员要以设备不同功能、性能与安装要求实现科学施工。图1为变电站一次设备的安装。
.png)

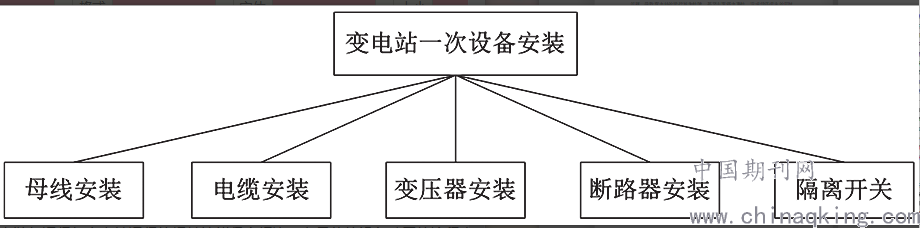

图1?变电站一次设备的安装
2.1变压器安装
变压器为变电站核心电气设备，在安装前，要对高压线包完整程度与位移情况进行检查，避免高压绝缘子损伤和擦碰。在安装过程中，要以图纸和实际情况实现搬运与吊装，保证变压器能够可靠接地，保证变压器水平放置，使其基准线和基础中心线相互吻合，水平的误差在2%以下，垂直误差在1.5%以下。在整个过程中，要避免杂物落入变压器筒体和间隙，还要充分考虑变压器排放瓦斯的方向和角度。在完成安装后，要全面检查变压器附件和零部件，对安装是否牢靠、精准进行检查，要检查是否有效、完好。
2.2电缆线路安装技术要点
在安装电缆的过程中，不单要确保电缆质量能够通过检验，同样要对环境影响以及安全问题进行一定的考察。在具体安装施工过程中，要注意以下几点:a.保证电缆管关口相对平整，避免出现毛刺。还要保证弯曲半径能够达到标准，在埋设的过程中要紧紧固定，避免移位。b.在安装电缆支架的过程中，要保证支架相对平直，同时还要和电缆沟壁垂直。c.在制作电缆头时，必须要使用国内外相对先进的电缆头制作材料，保证电缆头质量能够达标。要对材料的用量进行精确控制，进一步提高工作效率与质量。d.要将电缆沟的防火墙紧紧固定，在底端安装相应的排水洞以及端子箱等，保证其外表具有一定的美感。
2.3隔离开关
从用途角度来说，隔离开关是重要的隔离设备，起到保护高压配电装置的作用，能够隔离停电部分与带电部分，进而营造安全的运维作业环境。可以说，隔离开关装置的安装质量，直接影响着作业人员的安全，因此必须要严格把控。某110kV变电站安装工程中，需要进行6台隔离开关装置的安装作业。在具体实施的过程中，按照以下流程执行：（1）安装前检查。对待安装的设备，根据安装图纸要求，进行安装前检查，检查设备数量，核对隔离开关的技术参数和其他信息。同时对附件以及备件，要检查技术文件。（2）完成设备检查后，进行基础复核以及校正。在进行槽钢基础的检查测量时，采取尺量的方法，做好轴线偏差的把控，误差不可以超过5mm。采取水平尺测量方案，进行水平度的复测，按照误差小于5mm进行判断。（3）组装以及吊装。在组吊装作业中，要严格按照作业顺序进行。此安装工程中，选用的吊车，为8t吊车。在吊装作业中，重点把控牢固性，进而保证安装作业的质量和安全性。（4）传动装置的安装。安装前，例行检查，保证装置的性能达标。接着，按照安装作业要求实施。（5）人工接地开关的安装。以插入深度和分合闭锁为把控重点，做好安装质量的控制。完成上述所有工作后，进行调试。
2.4其他设备安装
在变电站一次设备安装的过程中，隔离开关、断路器也尤为重要。在断路器安装前，施工人员要掌握断路器技术性能与结构原理，并且掌握调试、安装与技术要求，避免出现事故和差错。在进行安装的时候，要在支架中平稳的吊装框架，之后安装断路器本体，吊装选择在灭弧单元顶部法兰对称安装吊环中，起吊后清理干净，使活塞杆向下拉倒断路器分闸位置。在连接过程中，在法兰面中涂抹密封防水胶，使灭弧单元操作拉杆拉出和框架中拉板利用轴销相互连接，安装开口销。
3变电站一次设备调试技术
（１）应对导线或是金具进行全方位的检查，避免出现破损问题，还应保证其表面的光滑程度，而后，需对接头位置的连接情况进行分析和查看，防止出现过热现象，细致观察示温片和母线涂漆的变化情况，而后对母线接头位置的实际发热温度进行测量，确保各个细节都处于正常的运作状态。还应对变电站绝缘子亦或是母线等环节进行定期养护，可以将时间控制在一年或是半年，重点关注线夹紧的实际紧固度，做好定期检查工作。在配电装置进行调试和安装的环节，还应重点保证金聚合母线接头的稳固性，系统性的进行质量检测，如若发现故障，妥善解决并及时修复。（２）电缆调试工作的落实。要想保证调试结果以及实验结果的精准度，就应在预防性测试落实之前，提前对电缆接头进行维护和清理。如若实验的过程中出现了操作不稳的情况，影响了最终实验结果，此时应当对电力电缆进行调试，开展高效的质量检测工作，如有必要，可将终端头进行更换。绝缘电阻的测量环节，应尽可能保障Ｅ线与一端连接的完整性，待到摇表处于额定转速的范围以后，再将摇表的Ｌ端和电缆芯线精准连接，数据读取完毕后，可将此连接做断开处理。（３）断路器的调试工作落实。变电站断路器的调试环节，最常见的故障问题就是导电回路电阻出现超标的现象，这一问题的出现诱因一般是断路器真空灭弧室上方接触面存在松动，加之出现端接触面有严重氧化现象，致使接触电阻值增加明显，最终的导电回路电阻值也相应的增大。因此，调试工作的落实，可对出线端以及灭弧室接触面之间的螺栓进行紧固，及时处理接触面的氧化问题，才能保护断路器运作。
结语
一次设备的安装与运行与变电站运行的相关性能紧密相连。在具体的设备动工的流程中，关注好流程的每一步，在开始之前做好准备工作，在操作中严谨仔细地安装调试，掌握好每一个技术要点，保证高水准的安装质量。整体结束时要再次检查，保证工程的安全及稳定。
参考文献
[1]沈晓仲.变电站一次设备安装调试施工技术探究[J].通信电源技术,2018,035(001):171-172.
[2]林晓东,陈衣晓.变电站一次设备安装调试施工技术探究[J].市场调查信息(综合版),2019(2):00158-00159.
[3]杜宇,吴迪,刘振华等.变电所一次设备安装施工探讨[J].神州,2018,000(022):266-266. [4]李钟啸.变电站一次设备安装调试施工技术探究[J].建筑工程技术与设计,2018,000(014):3558.
