连建鹏、田继业、袁名勇
中国航空油料有限责任公司威海供应站 山东省威海市 264000
【导读】为了解决积水对罐壁外侧防腐层的破坏，我们将其节点进行了加工处理，使其达到消除积水的目的。
威海机场停机坪扩建项目供油工程项目部 山东威海 264000
摘要：本文重点阐述了油罐底板边缘积水的问题，提出了解决方法。
关键词：锥底油罐；原因分析；解决方法；消除应力
航煤储油罐多为锥底罐，使用过程中发现其底板边缘如遇雨雪天气时常积水，极易造成罐壁与底板焊缝防腐层老化破损。因此本文对罐底板边缘积水问题进行了分析并提出了解决方案。
一、锥底油罐底板边缘积水问题及存在隐患

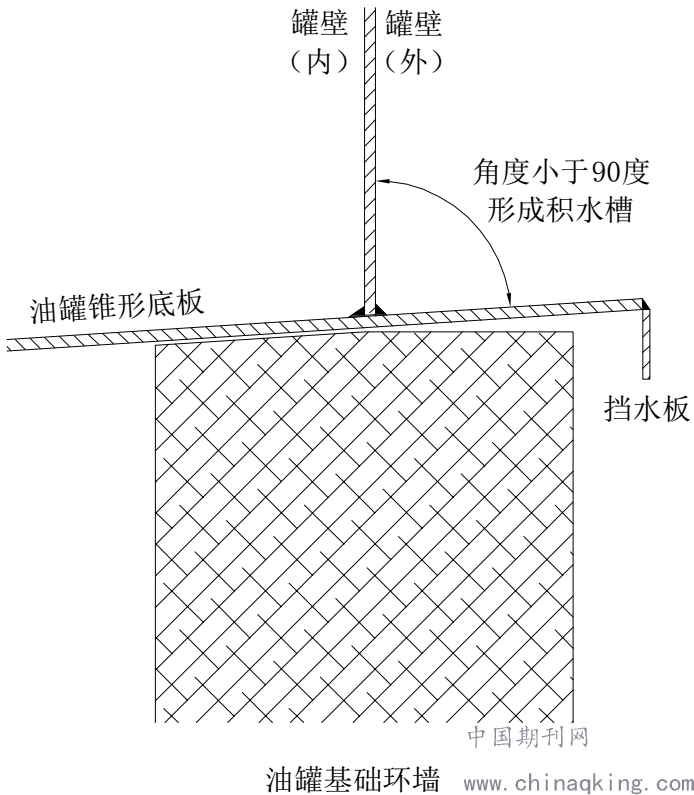

锥底油罐底板中间低、边缘高，沿油罐基础铺设的底板，伸出罐壁部分自然上翘。油罐壁板与底板T形角焊缝在焊完以后，底板外伸罐壁的部分会形成积水槽，如下图示意：
.png)
T形角焊缝在罐壁外侧的防腐层，长期反复积水等侵蚀下会加速老化破损，影响油罐使用年限。
二、解决方案
为解决这个隐患，沟通后与施工单位讨论提出方案，并与相关单位讨论改进，将罐底板边缘进行调平处理，让油罐底板伸出罐壁的部分不形成积水槽，保证焊缝处防腐层的使用年限。具体改进步骤如下：

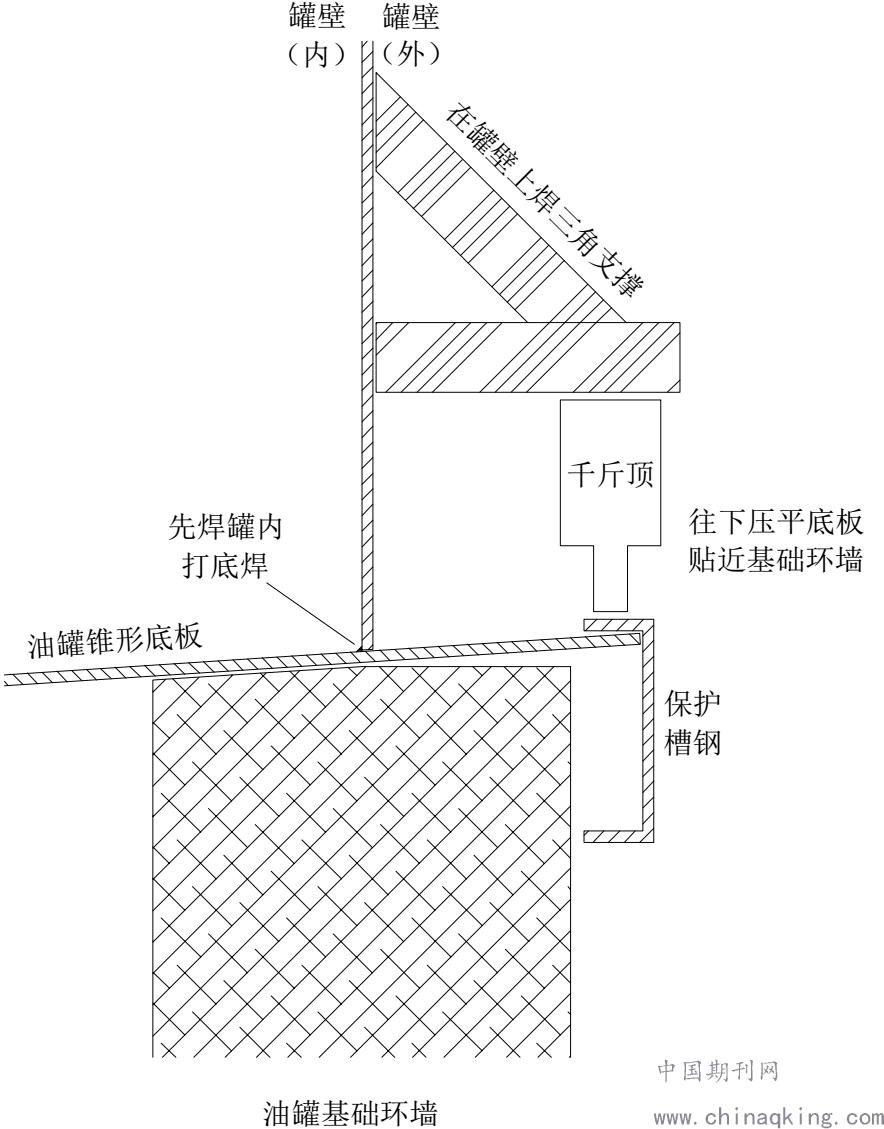

（一） 罐壁与罐底T形角焊缝组对完成后，先焊T形角焊缝在罐内打底焊，先焊打底焊是为了保证底板调平时，罐壁与底板紧密连接不会脱开。打底焊全部焊完后，在罐壁上焊2个三角支撑（间距约1m），在底板外缘垫弧形保护槽钢（长度超出千斤顶0.2m），用2个千斤顶将底板外缘往下压平，如下图示意：
.png)

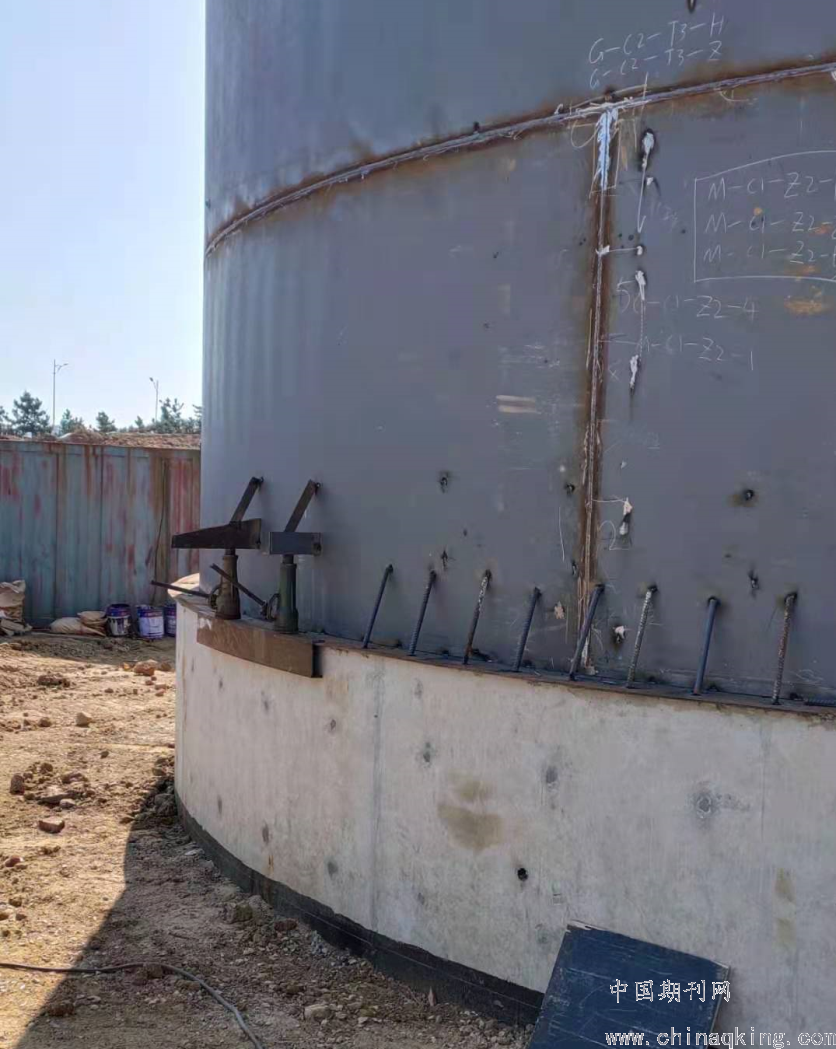

千斤顶工装使用如下图示意：
.png)

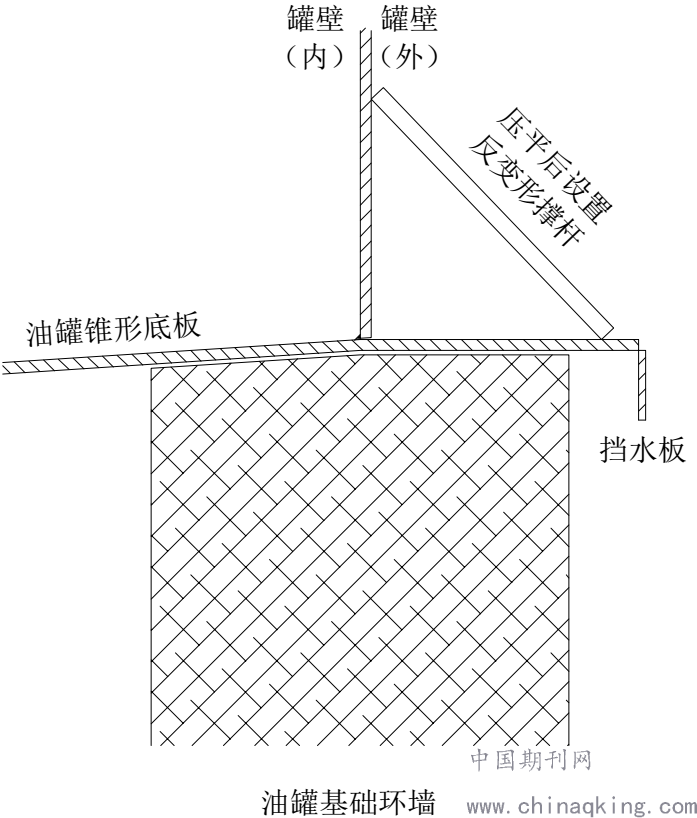

（二） 在油罐壁板和底板外缘之间，设置反变形撑杆（按0.4~0.6m间距），临时固定调平的底板，如下图示意：
.png)
（三） 逐层焊完剩余T形角焊缝内外侧的其它部分，等待焊缝全部冷却、应力消除后，拆除反变形撑杆，进行焊缝无损检测，结果应合格。

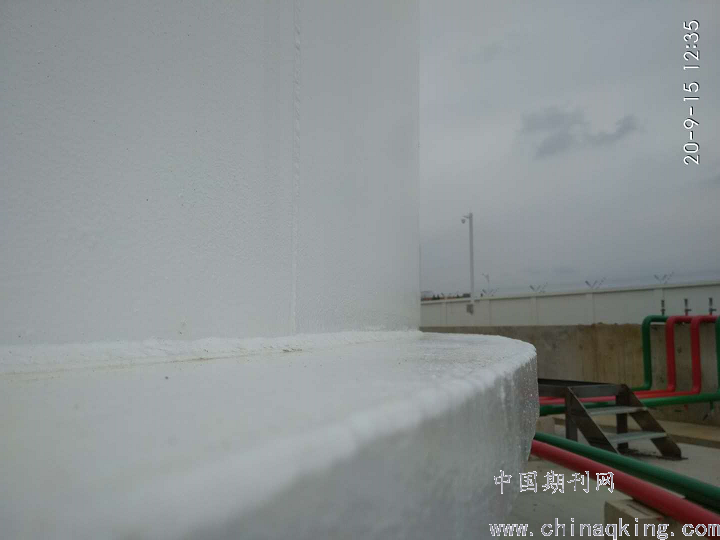

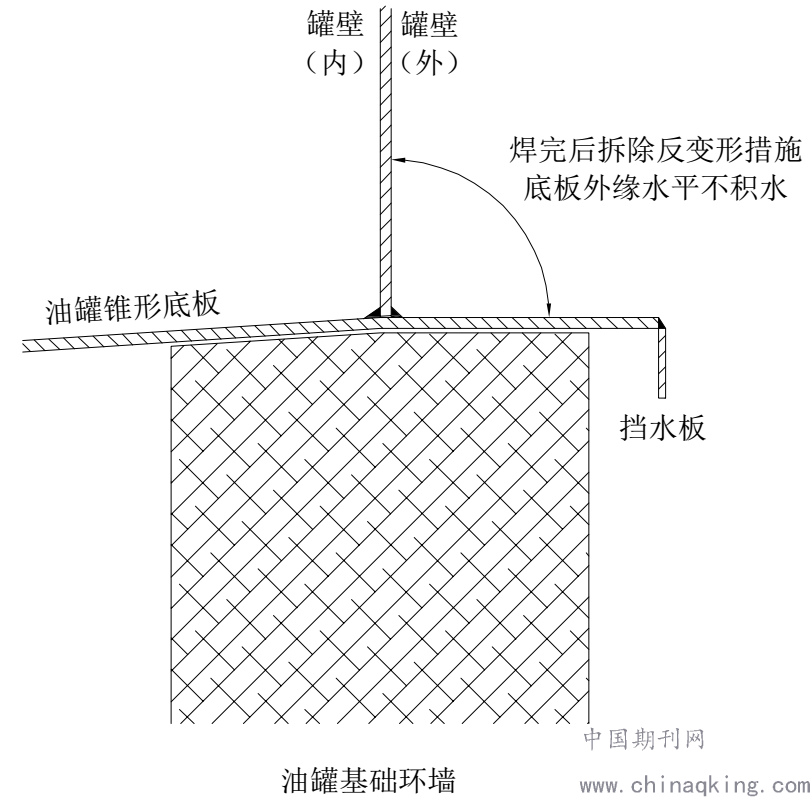

（四）经过调平处理的罐底板边缘成型效果，如下图示意：
.png)
.png)
三、结束语
油罐底板边缘进行施工改进调平处理后，底板伸出罐壁的部分没有形成积水槽，经过多场大雨后检查，罐底壁板的根部不积水，可以保证焊缝处防腐层的使用年限，很好的解决了锥底油罐底板边缘积水问题。
