摘 要：本文通过对进口破碎设备配件维修及再设计制造的的研究，解决了进口设备配件到货周期长、价格高昂使得设备维护的成本增加的问题，起到了节约主要破碎设备检修成本、缩短检修周期、提高检修效率的作用，并收到了很好的效果。
关键词：进口破碎设备；再设计制造；节约成本；
1引言
随着我国水利、建筑、矿山行业迅速发展，随之而来的国内逐步引进了结构简单的进口设备，而且该部分设备越来越多，随着经济全球化矿山设备的更新换代，国外先进的矿山设备的更换、维修就显得越来越重要。
2项目依托概述
大渡河黄金坪水电站位于四川省大渡河上游, 是大渡河干流水电规划“三库22级”的第11级电站，水库正常蓄水位1476米，库容1.28亿立方米。本文依托大渡河黄金坪水电站人工砂石骨料加工系统工程中进口设备零配件出现的问题及困难进行分析研究。
3设备主要故障及原因分析
（1）由于在设计时考虑欠佳导致中碎系统破碎机安装高程较低导致破碎机破碎作业时破碎骨料无法及时自然地落到胶带输送机上，以至于破碎腔内筋护板以下积料过多，从而引起配重护板破碎严重（配重主体同时磨损），使得破碎机振动增大，基础开裂而不能正常运行。同时中碎料仓给料机低给料不合理破碎机不能满腔给料，使得骨料直接冲击分料盘因而动锥锁紧螺栓极易被打落。高频筛使用工况环境恶劣液压振子及液压站柱塞泵极易磨损。
（2）由于生产工艺的调整使得立轴破碎机料源由70%小石30%中石，调整为70%中石30%小石。料源的变化导致制砂机辐架磨损较原来磨损增大，极易磨穿。进口设备配件到货周期长、价格高昂使得设备维护的成本增加。给砂石生产加工带来了很大麻烦。
4技术方法
通过对上述进口设备主要故障及原因分析，得出问题及带来的不便，提出对磨损进口零配件进行修复及改造等方法，有助于解决进口设备配件到货周期长、成本高等问题，有效降低设备检修成本，间接降低砂石骨料生产成本。
（1）对于较小的零配件（锁紧螺栓）采用直接测量方法绘制零件图；
（2）对于较大的零件采用放大比例法和实际测控相结合的方法绘制零件图并确定其结构；
（3）对于高频筛液压振子及柱塞泵维修通过联系维修部确认其虽为进口设备但是国内生产的配件完全可以满足设备的正常使用。
5技术措施
5.1动锥锁紧螺栓

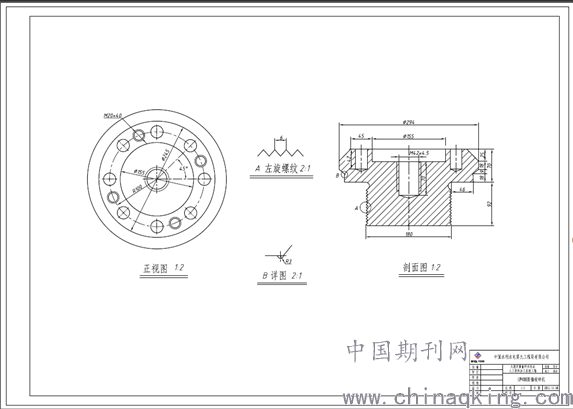

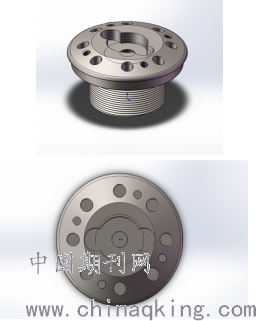

对于动锥锁紧螺栓利用游标卡尺及螺距规直接测量，利用科技软件Solidworks中草图并结合实际测量绘制加工图，动锥锁紧螺栓采用普通45#钢通过热处理来制造；如下图5.1.1、5.1.2所示。
.png)
5.1.1 HP400动锥锁紧螺栓
.png)
5.1.2 HP300动锥锁紧螺栓
5.2B9100SE立轴破制砂机辐架

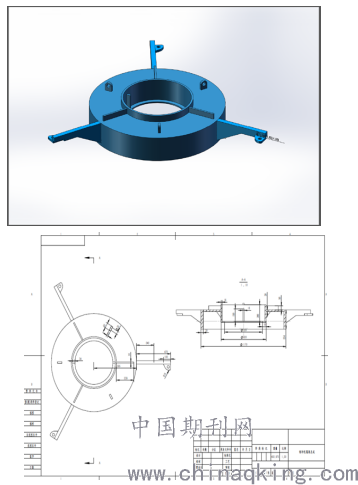

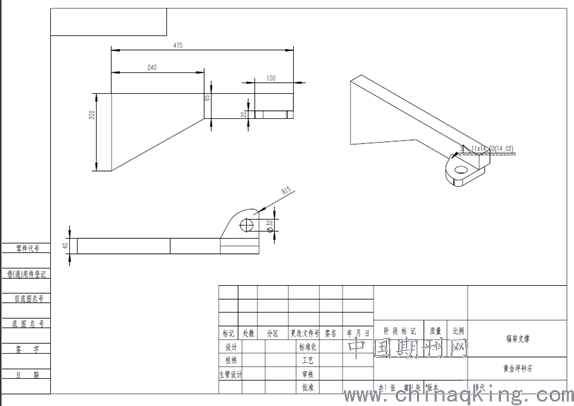

对于立轴破制砂机辅架采用直接测量方法绘制零件图，利用放大比例法和实际测控相结合的方法绘制零件图并确定其结构，辅架属于易磨件所以采用δ=16mm厚的锰钢板制作。如下图5.2.1所示。
.png)
.png)
5.2.1 B9100SE立轴破制砂机
5.3HP400 圆锥破碎机配重修复
（1）配重结构确定

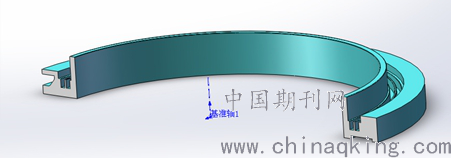

由于磨损严重配重母体遭到磨损的同时也不了解配重原来结构，所以采用“一层配重护板包铅块”的结构模式以便于修理厂修复。如下图5.3.1所示：
.png)
5.3.1配重结构确定

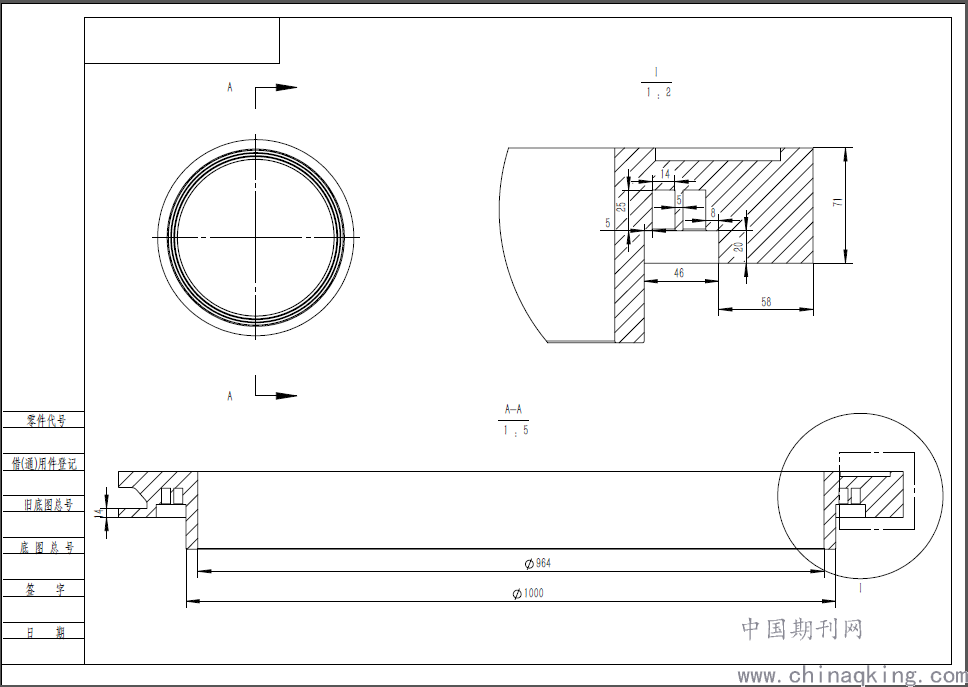

配重和主机架上的U型防尘密封槽完全磨损，测量具体尺寸（比例测绘法），如下图5.3.2所示。
①根据零件图册测量图册上的尺寸；
②测量磨损较小的和零件图上对应的部位尺寸；
③根据①②比例绘制T型防尘刮板的具体尺寸；
④测量未磨损的配重尺寸和所绘制的尺寸比较，调整T型防尘刮板的具体尺寸。
.png)
.png)
5.3.2尺寸测量
（2）和主机架U型密封配合

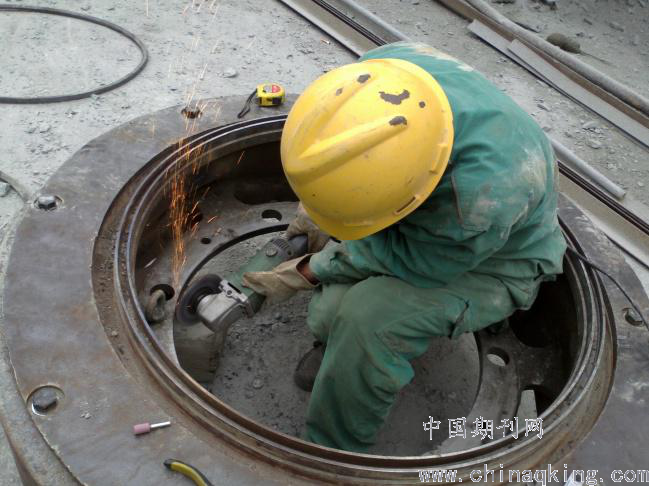

主机架U型密封槽严重磨损故采用3*26mm的扁铁在U型槽外圆焊接一圈来从当U型槽。在原来位置上填满玻璃胶为了保证U型密封和密封槽的紧密结合可以在U型槽内压入一圈8#铁丝。如下图5.3.3所示:
.png)
5.3.3主机架U型密封配合图
（3）灌注铅块重量的确定：
①根据KW型圆锥破碎机尺寸和配重加注铅块重量（查资料矿山机械第40卷2012年第6期）和测量HP400圆锥破碎机动锥尺寸推算出HP400破碎机加注223kg铅块。
②更加配件手册上所给出的配重净重885kg重量称出制作好的的配重（未加铅）重量670kg得出需加注215kg铅块。
③考虑称重的误差故决定加注240kg的铅块。
5.4 2618VM液压高频筛配件修复方案
液压振子及液压站柱塞泵采取外委专业修理部修理并进行压力试验。
6实验结果
（1）HP400、HP300动锥锁紧螺栓已经应用到设备中目前该部件运行平稳未出现打落迹象；
（2）HP400配重已经恢复并且投入运行且运行平稳但和另外一台比振动稍大但在可控范围内；
（3）B9100SE立轴破碎机辐架较原来相比增加了使用寿命，间接提高了设备使用效率；
（4）高频筛液压振子投入运行3个月无异常现象；液压站柱塞泵修复投入压力满足设备运行的要求。
7结论
进口破碎设备配件维修及再设计制造，解决了进口设备配件到货周期长、价格高昂使得设备维护的成本增加的问题，起到了节约主要破碎设备检修成本、缩短检修周期、提高检修效率的作用，并收到了很好的效果。
