刘乾龙
(安徽晋煤中能化工股份有限公司， 安徽阜阳236400)
摘要:汽轮机也称蒸汽透平发动机，是一种旋转式蒸汽动力装置，高温高压蒸汽穿过固定喷嘴成为加速的气流后喷射到叶片上，使装有叶片排的转子旋转，同时对外作功。汽轮机是现代火力发电厂的主要设备，也用于冶金工业、化学工业、舰船动力装置中。汽轮机是能将蒸汽热能转化为机械功的外燃回转式机械。来自锅炉的蒸汽进入汽轮机后，依次经过一 系列环形配置的喷嘴和动叶，将蒸汽的热能转化为汽轮机转子旋转的机械能。蒸汽在汽轮机中，以不同方式进行能量转换，便构成了不同工作原理的汽轮机。
关键词:中能化工;汽轮机;震动
一、综述
汽轮机按照蒸汽参数（压力和温度）分为：
—— 低压汽轮机：主蒸汽压力小于1.47Mpa；
—— 中压汽轮机：主蒸汽压力在1.96—3.92Mpa；
—— 高压汽轮机：主蒸汽压力在5.88—9.8Mpa；
—— 超高压汽轮机：主蒸汽压力在11.77—13.93Mpa；
—— 亚临界压力汽轮机：主蒸汽压力在15.69—17.65Mpa；
—— 超临界压力汽轮机：主蒸汽压力大于22.15Mpa；
—— 超超临界压力汽轮机：主蒸汽压力大于32Mpa；

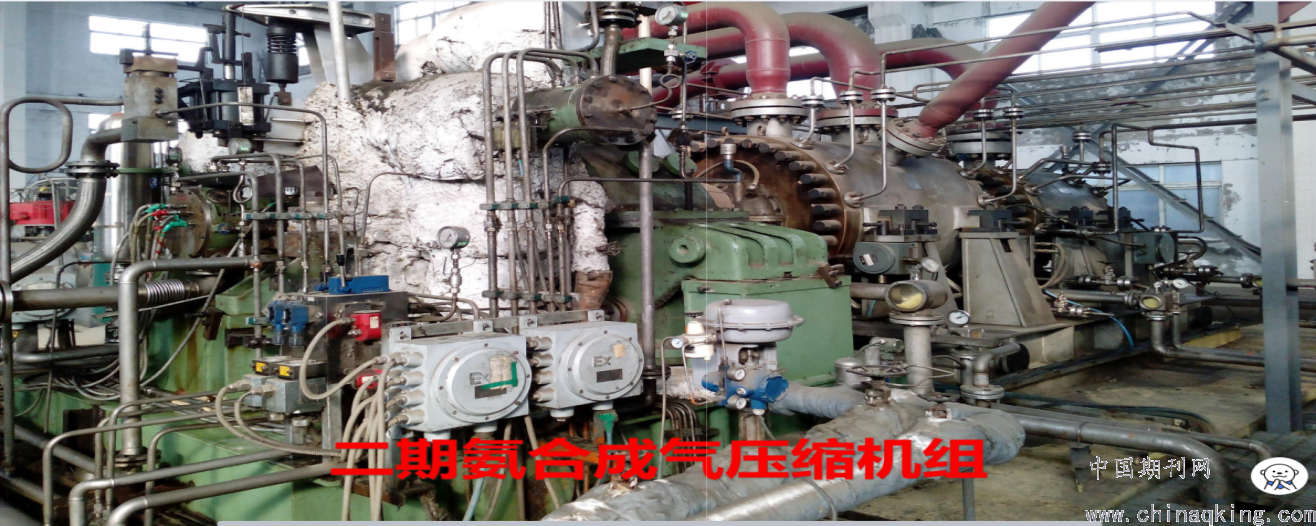

汽轮机是中能化工股份有限公司的关键设备，其安全稳定运行与中能化工效益息息相关。但是由于设备的复杂性、运行环境的特殊性、安装与检影响振动因素的不确定性，使得当前振动故障仍然严重影响汽轮机组的正常运行。而汽轮机作为火力发电厂的核心部件，一旦出现故障引起的非计划停机，中断发电，造成的损失和影响非常大。
汽轮机的振动是指汽轮机内部某些部件与其固定的平衡位置件发生偏离，导致部件势能和动能出现不平衡并出现连续的反复运动称为振动，振动多是因轴系的不稳定从而对其他部件造成的，汽轮机振动主要包含相位、频率、方向、振幅几个特征参量，现有技术中，没有可以对汽轮发电机异常振动信号进行监测的装置，不能预测汽轮机事故的发生种类和可能性，导致电力部门不能及早采取措施，不能保证汽轮机的安全运行，从而影响了汽轮机的工作寿命。
中能化工在生产运行中改进汽轮机振动监测装置，解决了现有技术中存在的不能对汽轮发电机异常振动信号进行监测，导致电力部门不能及早采取措施，从而影响了汽轮机的工作寿命的问题。
技术方案：包括振动信号接收器，振动信号接收器信号连接有振动传感单元，振动传感单元包括微控制单元b，微控制单元b连接有加速度传感器，微控制单元b电接有电源。
特点还在于：微控制单元b电接有电源管理器b，电源管理器b上电接有蓄电池。 电源管理器b上电接有压电陶瓷。 微控制单元b还连接有无线模块b。 振动信号接收器包括微控制单元a，微控制单元a电接有电源。微控制单元a连接有液晶显示模块，微控制单元a还连接有无线模块a。 微控制单元a连接有存储器。 微控制单元a连接有电源管理器a，电源管理器a电接有锂电池组，锂电池组电接微控制单元a。 微控制单元a电接有远程通讯模块，远程通讯模块连接液晶显示模块。
有益效果是：解决了现有技术中存在的不能对汽轮发电机异常振动信号进行监测，导致电力部门不能及早采取措施，从而影响了汽轮机的工作寿命的问题，通过分析汽轮发电机振动过程中的相位、频率、方向、振幅等特征参量，发现汽轮机的故障或异常信息，预测汽轮机事故的发生种类和可能性。
二、附图说明
.png)

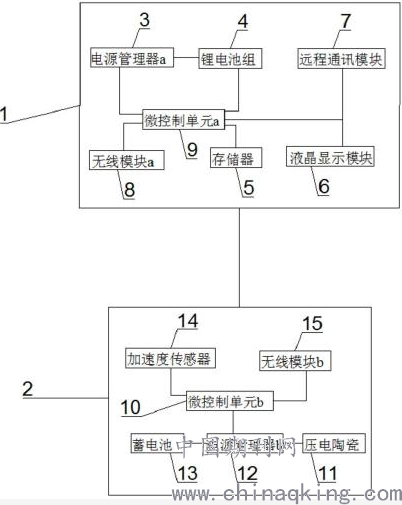

图1汽轮机振动监测装置的结构示意图。
图中，1.振动信号接收器，2.振动传感单元，3.电源管理器a，4.锂电池组，5.存储器，6.液晶显示模块，7.远程通讯模块，8.无线模块a，9.微控制单元a，10.微控制单元b，11.压电陶瓷，12.电源管理器b，13.蓄电池，14.加速度传感器，15.无线模块b。
三、具体实施方式
汽轮机振动监测装置，如图1所示，包括振动信号接收器1，振动信号接收器1信号连接有振动传感单元2，振动传感单元2包括微控制单元b10，微控制单元b10连接有加速度传感器14，微控制单元b10电接有电源。 微控制单元b10电接有电源管理器b12，电源管理器b12上电接有蓄电池13。 电源管理器b12上电接有压电陶瓷11。 微控制单元b10还连接有无线模块b15。
振动信号接收器1包括微控制单元a9，微控制单元a9电接有电源。微控制单元a9连接有液晶显示模块6，微控制单元a9还连接有无线模块a8。 微控制单元a9连接有存储器5。 微控制单元a9连接有电源管理器a3，电源管理器a3电接有锂电池组4，锂电池组4电接微控制单元a9。 微控制单元a9电接有远程通讯模块7，远程通讯模块7连接液晶显示模块6。
汽轮机振动监测装置中，微控制单元b10和微控制单元a9采用的型号为STM32L151R8T6和STM32L151R8T，加速度传感器14采用的型号为MPU6050，蓄电池13采用的型号为ER18505，无线模块b15无线模块a8采用的型号为sx1278，液晶显示模块6采用的型号为LCD12864，存储器5采用的型号为SDSQUNC-032G，锂电池组4采用的型号为ER18505，远程通讯模块7采用的型号为USR-G785。
汽轮机振动监测装置，通过加速度传感器14将汽轮机的振动过程中的相位、频率、方向、振幅等特征参量通过微控制单元b10和无线模块b15传输至无线模块a8，无线模块a8通过微控制单元a9将数据发送至液晶显示模块6，通过存储器5对数据进行存储，液晶显示模块6和微控制单元a9还可以通过远程通讯模块7将属兔传输给其他监控部门。
汽轮机振动监测装置，解决了现有技术中存在的不能对汽轮发电机异常振动信号进行监测，导致电力部门不能及早采取措施，从而影响了汽轮机的工作寿命的问题，通过分析汽轮发电机振动过程中的相位、频率、方向、振幅等特征参量，发现汽轮机的故障或异常信息，预测汽轮机事故的发生种类和可能性。
