梁燕 田卓（等同第一作者）
（国家知识产权局专利局 专利审查协作江苏中心 江苏苏州 215000）
摘要：随着显示技术发展和人们对大尺寸显示效果要求的提高，无缝拼接显示技术一直是显示领域研究的热点。本文通过对大屏幕显示无缝拼接技术的全球专利情况进行检索和分析，概览了该领域专利申请的总体情况，定性和定量地分析了该领域专利分布结构，针对主要申请人和专利发展趋势进行了较为详细地分析，望为相关业内人士有所启示。
关键词：平板显示 无缝拼接 专利 分析
引言
随着信息时代的到来，特别是网络技术的发展，信息共享和信息综合的需要日益突出，人们对信息传递与显示需求的提升，大屏幕显示的应用越来越广，已遍及公众显示、广告展示、交通运输监控、气象监控、电力电信监控、消防监控指挥、军事指挥等各个领域。
目前大屏幕视频图像拼接缝隙产生的主要原因，对于平板电视和传统的CRT电视主要是图像边缘边框的宽度；对于背投影形式的图像拼接缝隙的主要是屏幕四周固定材料的厚度，各种细缝拼接模式是目前市场上较先进的拼接模式，但都无法达到彻底消除物理拼缝，而实际的光学拼缝比物理拼缝还要大，图像仍然存在被拼接缝隙分割的现象，图像类似积木的感觉非常明显，影响了图像的连续性、完整性和观看的效果。 尽可能减少直至彻底消除图像拼接的物理拼缝和光学拼缝是视频大屏幕拼接研发的方向。通过对大屏幕显示无缝拼接技术的全球专利情况进行检索和分析，概览了该领域专利申请的总体情况。
1.中国专利申请状况分析
1.1中国专利申请量的年度分布

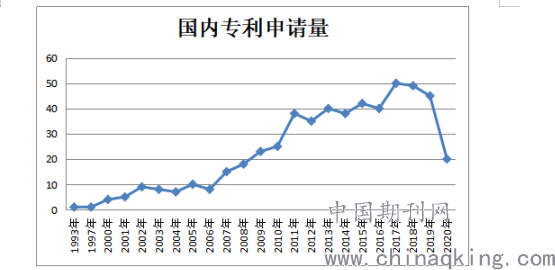

图1为大屏幕显示拼接技术国内专利量申请数量。检索到的大屏幕显示技术的专利最早出现在1993年。自2012年申请量较少但呈上升趋势，在2012年后稳步增长，至2018年达到高峰，2019-2020年的数据有所下降，这可能一方面是由于2020年所申请专利部分未公开，再有就是技术可能趋于成熟。
.png)
图1 国内专利量总体趋势
1.2 申请人的地区分布及主要申请人排名

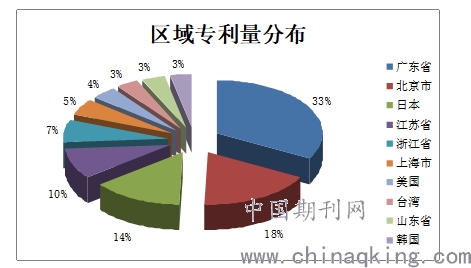

专利申请人地区分布，能够体现出该技术领域在某些区域的研发能力和技术实力，由图2可以看出，该技术领域中广东申请数量最大，达到总申请量的33%，其次为北京，日本入华申请、江苏、浙江等。由此可见，北京、江浙一带，在大屏幕显示拼接技术领域具有较强的研究实力。
.png)
图2 国内区域专利量分布

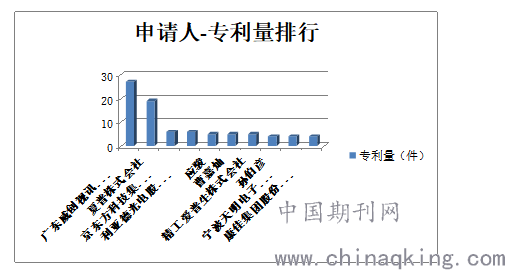

从图3中可以看出在国内申请中，大屏幕显示拼接技术专利申请排在第一、第二位的是广东创威视讯有限公司、夏普株式会社，其他各申请人都占有几乎相同的申请量，由此可见，除广东创威视讯有限公司的显示技术研究室一直致力于消除大型拼接显示屏图像拼缝的技术研究，其他申请人在进行显示领域技术研究中均对此技术领域都有所涉及，而并非将其作为唯一研究方向，因此申请人分布比较分散。
.png)
图3 国内申请人专利量排行
2.全球专利申请状况分析
2.1专利申请量的年度分析

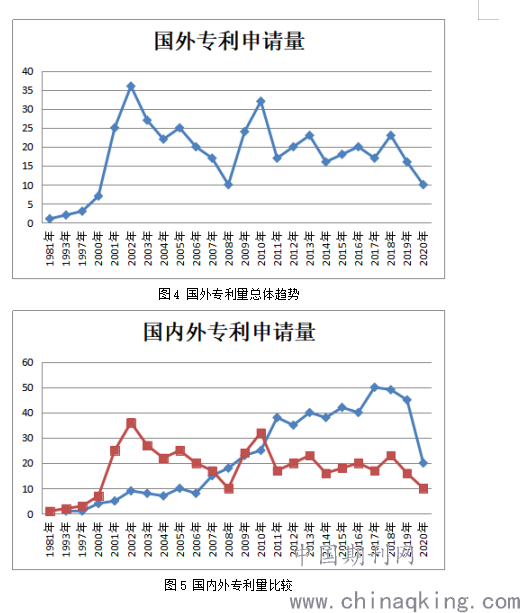

图4为大屏幕显示拼接技术国外专利量申请趋势图，图5为大屏幕显示拼接技术国内外专利量申请对比图。由图可见，检索到的国外大屏幕显示技术的专利最早出现在1981年。自2000年开始，国外申请量出现了持续快速增长，在2002,2005年出现两个高峰，在2008年有所下降，至2010年再次达到申请的高峰，而2012-2020年的数据有所下降，这可能一方面是由于2020年所申请专利部分未公开，再有就是技术可能趋于成熟。至于2008年可能由于全球经济危机的影响，只是国内外申请均有所下降。并且由图5国内外申请量对比图可看出，在大屏幕显示拼接技术领域，国外研究早于国内，在2000年左右，在国外研究的带领下，中国在大屏幕显示技术领域开始稳定发展。
.png)
2.2 申请人的国家分布

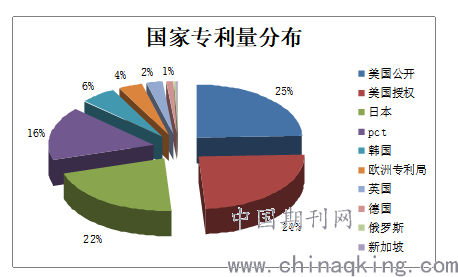

图6为国外区域在大屏幕显示拼接技术领域的专利量分布图，由图6可以看出，该技术领域中美国申请数量最大，达到总申请量的49%，其次为日本，PCT申请、韩国、欧洲专利局等。其中美国申请数量最大，可能由于美国作为科技创新大国，其中包括美国申请以及其他国家地区通过国际申请或者巴黎公约申请。而日本、韩国在此领域申请量较多则要归功于夏普、索尼、三星等显示技术公司。
.png)
图6 国外区域专利量分布

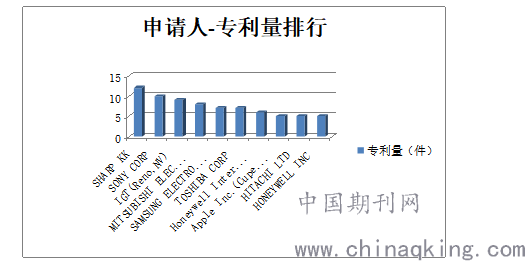

图7为国外区域专利申请人主要分布，从图中可以看出在国外申请中，大屏幕显示拼接技术专利申请排在第一、第二位的是夏普、索尼，其次还有三菱电机、三星、东芝等日本、韩国重要申请人，上述这些日本、韩国的重要申请人占了总申请量的将近60%，由此可见，日本和韩国在显示领域科技创新能力较强。
.png)
图7 国外申请人专利量排行
3.结语
通过对大屏幕显示无缝拼接技术的全球专利情况进行检索和分析，概览了该领域专利申请的总体情况，国外申请早于国内申请，国外专利技术成熟早于国内，且众多重要申请人分布在日本、韩国等。国内相关技术逐年稳步增长，也趋于成熟。但随着科技发展，鉴于人们对效率、自动化、低成本的需求以及视觉享受的需求，诸如，消除拼缝处光斑，颜色校正，色彩渲染等提高显示质量，提高融合技术算法运算速度、拼接精度、自动化程度，以及降低成本，来满足人们所追求的高性价比、高质量、以及视觉享受，均是今后需要研究的方向。
作者简介：
梁燕 女 198708 汉族 河北邢台 硕士 助理研究员 主要从事光电技术领域的发明专利审查
田卓（等同第一作者） 女 198601 汉族 陕西渭南 硕士 助理研究员 主要从事光电技术领域的发明专利审查
