摘 要：当机车制动缸作用阀产生故障问题时，需要对其制动缸压力缓解状况进行了解，并分析与确定相关故障问题产生的原因，进而提出有针对性的改进措施。对此，文章针对机车制动缸作用阀故障及分析展开了论述。
关键词：机车；制动缸作用阀；故障；分析
引 言：
制动系统对于机车而言，是其保持正常行驶状态的关键环节的，在机车行驶的过程中一旦制动系统发生了故障问题，那么势必会在极大程度上影响列车整体运行的安全性。因此，有必要针对机车制动系统中存在的故障问题进行深入的描述，并通过对ＢＣＵ数据的利用与作用阀自身工作的原理相结合来分析故障，然后再对其实施拆解分析进而对问题的所在进行明确，最终确定应该采取的改进措施。
1.某机车故障问题描述
某辆机车为本务机车，在进行连挂的时候，司机反映该辆机车在操作的时候，其Ｂ操作节制动机位置发生了故障问题，发现其制动缸存在压力不能缓解的故障。但是，当司机把操作端换成Ａ节作时，发现Ａ节制动缸在压力方面的缓解处于正常状态。在这种情况下，司机采取多次对制动控制器操作方式，向大闸手柄、小闸手柄位等置施加了相应的制动与缓解，发现该制动缸压力能够得到缓解，但是缓解的速度比较慢，结合这一现象现场的相关服务人员，将Ｂ节与A的节的作用阀进行了互换，发现Ｂ节的制动缸压力缓解处于正常状态，而Ａ节在制动缸压力方面的缓解则变慢了，然后机车处于单机运行回机务段状态。
2.故障产生的主要因素
2.1机车故障问题各项数据分析
⑴现将故障机车制动机当中的各项数据下载下来并对其展开分析，经过数据分析得出该机车的操作节在Ｂ节，而Ａ节是其非操作节。当Ｂ节的制动机各部位处于运转位的时候，发现制动缸的压力出现不缓解。

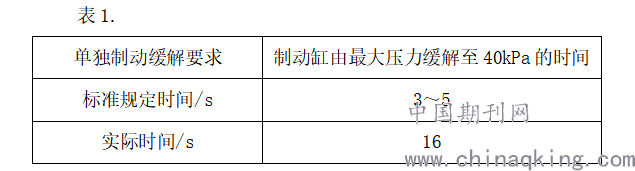

⑵将制动机多次进行操作之后，其制动缸的压力缓解较慢，而ＢＣＵ实际上反馈出的信息主要见表１。
.png)
2.2机车制动系统的主要原理

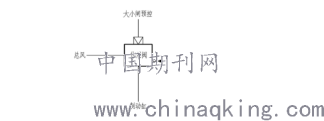

下图为某机车制动缸控制原理示意图，在作用阀流量的控制下，大小闸的预控压力能够实现放大，进而使得机车制动缸产生压力。依据上述的故障问题分析，了解到大小闸的预控压力缓解处于正常状态，但是制动缸的排风较为缓慢，这里初步猜测作用阀自身缠身了故障问题。
.png)
某机车制动缸控制原理示意图
3.机车制动缸作用阀的故障分析
制动缸作用阀是有多个构件组成的，主要构件包括活塞杆、活塞、中继膜板以及阀盖等组成部分。作用阀故障产生的主要机理分析体现在以下两个方面。
3.1机车制动缸作用阀的主要工作原理
该机车制动缸作用阀总总共包含三个作用位置，分别为制动位、保压位以及缓解位。⑴制动位：当其预控口的压力逐渐上升的时候，位于活塞下方的压力将会随之升高，进而推动活塞向上移动，将上阀口打开，促使总风向制动缸完成充风工作，进而使得制动缸的压力不断上升。⑵保压位：当预控口位置的压力能够得以保持的时候，位于活塞上方的压力将会继续出现升高的现象，这时推动活塞并向下移直至中间位置停止。这个时候的总风与制动缸需要将两者之间的阀口进行关闭，促使总风与制动缸之间的通路被切断。与此同时，也切断了制动缸与排气口之间的通路，以保证制动缸的压力得以保持。⑶缓解位：当预控压力处于下降状态时，那么位于活塞下方的压力也会被降低，这时需推动活塞向下移动，并将下阀口打开。进而使得制动缸内的压力空气，能够经过下阀口进入到排气口并排入到大气当中，这时的制动缸压力将会下降。
3.2机车制动缸作用阀缓解出现缓慢故障的相关分析
3.2.1故障件返厂解体及测量
通过返厂试验，制动缸充风正常，缓解时间偏慢，经解体发现活塞与活塞杆之间有松脱现象，活塞杆可以用手从活塞中取出。活塞孔ａ与活塞杆ｂ设计为过盈连接，如图３所示。对活塞杆和活塞孔尺寸进行测量，此时故障作用阀活塞与活塞杆存在间隙，无过盈量，与设计值不符。由此可知，当机车制动刚作用阀的活塞孔内径尺寸过大时，也就是其尺寸超过相关设计允许范围的最小值时，将会造成活塞与活塞杆存在间隙，进而出现松脱的问题。
3.2.2活塞与活塞杆存在间隙的影响
通常在设计活塞与活塞杆的时候，会将其设计成为过盈配合的形式，在具体实施组装时，可经过压装的方式实现成型固定连接，作用阀制动和缓解时活塞带动活塞杆上下移动与双胶 阀杆配合运动产生制动和缓解作用。具体实施制动时，作用阀预控压力将会上升并推动活塞向上移动，由于活塞杆自身具有定位台阶，所以即使活塞与活塞杆之间存在间隙松动问题，当活塞上移到定位台阶位置时，可继续推动活塞杆上移顶开双胶阀杆，这时的作用阀将会达到充风的位置，上阀口完全打开，总风可以向制动缸 正常充风。因此即使活塞与活塞杆之间存在松动，机车制动时作用阀向制动缸充风的性能也不受影响。具体实施缓解的时候，相应的作用阀预控压力将会下降，那么活塞的上下方产生的压力差将会推动活塞想下移动，由于活塞和活塞杆之间存在间隙问题，促使活塞和活塞杆有可能会存在相对运动，那么活塞将不能带动活塞杆下移，使得下阀口不能被打开或者出现只能部分打开的现象，在这种情况下制动缸压力空气将不能通过下阀口排出，所以制动缸压力缓解出现缓慢的现象。
4.机车制动缸作用阀故障改善建议
依据上述故障分析，建议提高作用阀中关键零部件的相关加工精度，加强工艺质量控制力度。在加工作用阀关键零部件的时候，采用的加工方法与加工设备具有合理性，能够使关键零部件在尺寸精度方面的要求得到保证。此外，还需要加强作用阀关键组装工序的检查工作与具体过程的控制程度。检查活塞与活塞杆之间压装合格性，能够避免在产品组装工序中使用到压装失效的零部件；加强组装完成后的作用阀检验、互检及抽查，确保作用阀的过程控制有效。
总结：
经过对机车作用阀故障问题的详细分析，对制动缸缓解出现异常的原因进行了确定，主要是由于作用阀活塞孔内径尺寸超差，使得作用阀活塞与活塞杆出现松脱问题，并且由于该故障在产品组装及出厂试验时并未发现问题，所以属于产品质量控制不严这一因素导致的。
