于倩
中石化中原石油工程有限公司地球物理测井公司 河南濮阳 457001
摘要: 地球物理测井用于解决地质和工程问题的工程技术，其工作大致可分为资料采集阶段和资料解释阶段。我们利用测井资料进行地层的评价，包括储层“四性”评价和产能评价。测井方法有电法测井、非电法测井、工程测井和生产测井，在诸多测井方法中，选取更适合地热井井况的测井方法，进行地热井测井解释评价。
关键词：四性关系 岩性特征 测井解释
地球物理测井是在勘探和开采地下矿藏的过程中，利用各种仪器测量井下地层各种物理参数和井眼的技术状况，并进行综合解释，以解决地质和工程问题的工程技术。
测井工作大致可分为资料采集阶段和资料解释阶段。资料采集阶段是指将装载测井设备的车辆运到井场，用绞车提升井下仪器，下到井底后上提仪器，进行参数测量，得到各种测井曲线。经验收合格后，将获得的测井曲线（原图、数字量软盘）带回室内，解释工作人员将测井资料进行数字处理和综合解释，得到岩层各种地质参数，对储集层进行综合评价。

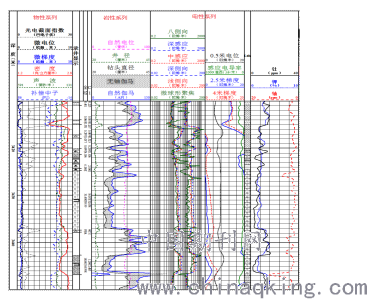

测井方法诸多，包括电法测井、非电法测井、工程测井和生产测井。其中电法测井有自然电位测井、普通电阻率测井、感应测井、侧向测井、电磁波传播测井；非电法测井包括伽马测井、密度测井、中子测井的放射性测井，声波测井，以及特殊测井；工程测井包括井径测井、井斜测井和井温测井等；以上测井项目一般运用在裸眼井中测量，而生产测井一般运用在套管井中测量。我们利用测井资料进行地层的评价，包括储层“四性”评价和产能评价，储层“四性”包括岩性、物性、电性和含油性。按照上述储层“四性”物性系列曲线包括声波、密度、补偿中子，计算储层孔隙度，岩性系列曲线包括自然伽马、自然电位、井径，砂岩时自然伽马低值，井径通常不扩径，或接近钻头直径，泥岩时自然伽马中高值，井径扩径，自然电位随矿化度的不同呈正异常或负异常显示，电阻率测井包括梯度电极系测井、电位电极系测井、感应测井和侧向测井。具体在测井图版上可如右图所示：

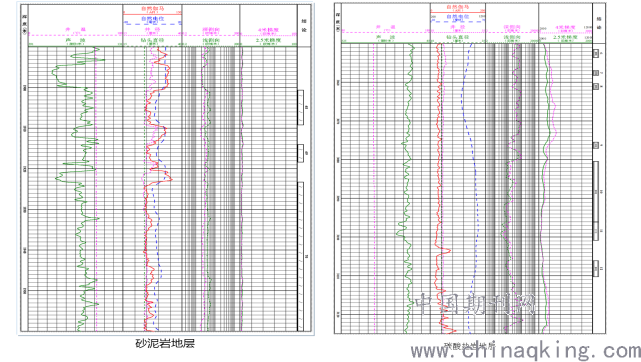

在地热井测井，裸眼井的测量中，因中子密度测井是放射性测井，可能会污染水层，目前物性系列只采用声波时差测井计算孔隙度，在碳酸岩盐中声波数值较大，计算的孔隙度仅做参考；岩性系列一般采用自然伽马、自然电位、井径；电性系列，感应测井适用于淡水泥浆、电阻率中到低的地层，双侧向测井适合在盐水泥浆、高阻地层应用，根据地层特征及客户要求不同，选择更适合的电阻系列进行测量。一般情况下，当Rmf＞Rw时，标准水层的电阻侵入特征为增阻侵入，即深感应≤中感应≤ 八侧向。井温测井，在地热井中也是很重要的，随着深度的加深，通常情况下温度增加，水层处有异常变化。我们在砂泥岩中一般找常规水层。储层特征主要表现为：自然伽马中低值，井径通常不扩径，接近钻头直径，自然电位曲线根据地层矿化度的不同，显示正异常或者负异常，目前区块资料中，上部中完井段自然电位显示正异常，井温根据区块气温梯度有关。碳酸盐岩岩性致密，声波时差数值小，自然伽马低值，井径一般不扩径，电阻高值，在碳酸盐岩中找裂缝、孔洞，即缝洞型储层，储层特征主要表现为：自然伽马低值、声波时差数值增大、井径扩径、电阻明显低于围岩，呈U型或V型。
.png)

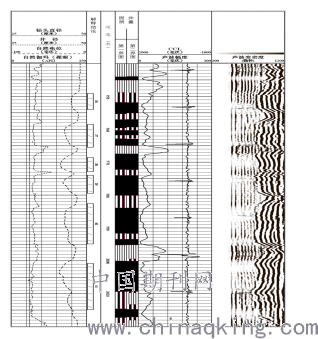

目前，我们现场常用的评价固井质量的测井有声幅测井、声幅变密度测井、扇区水泥胶结测井。固井质量评定一般包括第一界面胶结和第二界面胶结，第一界面评定水泥与套管之间的固井质量，第二界面评定水泥与地层之间的固井质量。声幅测井仅评定第一水泥胶结面，声幅变密度测井和扇区水泥胶结测井评定第一水泥胶结面，第一水泥胶结面（水泥与套管之间固井质量）的评定标准根据水泥浆密度的不同而有所差异，低密度水泥浆，即水泥浆密度小于1.75g/cm3时，采用20、40标准，即声幅值小于20%胶结良好，声幅值在20%-40%之间胶结中等，声幅值大于40%时胶结差；常规密度和高密度水泥浆，即水泥浆密度大于等于1.75 g/cm3时，采用15、30的标准，评判方法同上。第二界面（水泥与地层之间固井质量）主要根据变密度曲线，参考第一界面胶结情况，进行整体胶结判定。当显示很弱套管波或无套管波显示时，地层波清晰，第二界面胶结可评判良好，当显示较弱套管波，地层波较清晰，第二界面可判定部分胶结或良好，当显示很强套管波，地层波很弱或无地层波，可评判胶结差。当然，这些是一般性评判方法，具体情况还需具体分析。在地热井测井中，一般采用声幅变密度测井进行固井质量评定（如右图所示）。
随着新能源的不断兴起，地热井开发也为能源贡献起着不可忽视的作用，在油气井测井相应特征的基础上，加深对地热井的了解与探索显得尤为重要。
参考文献：
（1）雍世和，洪有密，测井资料综合解释与数字处理，北京；石油工业出版社，1982
（2）洪有密，测井原理与综合解释，山东东营；中国石油大学出版社，1998
