摘要：房建工程项目施工建设难度越来越高，这也就很可能导致在施工建设中表现出较多的问题和缺陷，借助于先进技术手段参与施工和管理也就显得极为必要，在当前房建工程项目施工中引入和应用BIM技术成为比较重要的一个基本方向，BIM技术的应用也确实能够较好提升房建工程施工水平，本文就重点围绕着BIM技术在房建工程施工中的应用特点及其具体措施进行了简要分析论述，同时对房建施工中全现浇外墙与外墙叠合梁出现冲突，BIM的解决措施进行了阐述，希望具备参考借鉴作用。
关键词：房建施工；全现浇外墙；外墙叠合梁；冲突；BIM；探索
1、引言
装配式建筑以其标准、高效、保温、节能、环保等突出优点而得到广泛的认可和推广应用。但装配式建筑中有些预制构件，如预制叠合墙体为层状产品，包括预制外叶板、中间现浇层和预制内叶板，或者包括预制保温外墙板、保温材料板、预制外叶板、中间现浇层和预制内叶板，这种预制叠合墙体的多层结构容易造成内部连接结构强度低，整体性差，特别是预制外叶板、中间现浇层和预制内叶板的结合力有待进一步加强。另外，预制叠合墙体与叠合梁之间的连接强度及整体性也有待进一步加强。如果在房建施工中，全现浇外墙与外墙叠合梁发生冲突，BIM技术将是优化设计图纸，发现和解决问题冲突的最好利器。
2、PC深化设计流程
PC深化设计流程：依据PC施工图创建BIM模型→基于BIM模型优化PC施工图（如构件减重、二次拆分等）→基于BIM模型协同项目各参与方讨论确定优化方案→基于BIM模型输出深化设计后PC施工图。
.png)
3、PC深化设计项目
3.1超大飘窗拆分深化设计

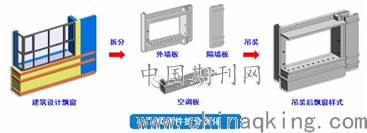

基于BIM模型对预制装配层结构进行拆分，在复杂线条部位考虑到模具生产困难、构件生产效率及生产质量，将超大飘窗进行拆分，以达到降低构件重量、方便吊装施工及集成化拆分线条的目的。
.png)
3.2预制外墙板厚度深化设计

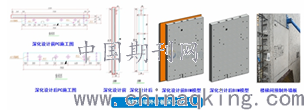

本项目3种户型20栋主楼26类预制飘窗墙内叶板原设计厚度200mm，通过深化设计，将墙厚优化为100mm厚，既节省了混凝土用量，又减轻了构件自重，方便后期吊装施工。
.png)
3.3飘窗板深化设计
预制飘窗墙处飘窗底板深化设计，图示飘窗板窗下墙为现浇结构，为避免飘窗底板及窗下墙模板无法安装施工，将该预制飘窗墙二次拆分优化，飘窗底板单独预制。
.png)
3.4预制外墙外叶板深化设计
本项目A、B户型15栋主楼楼梯间处24类预制外墙、12类预制PCF板在PC结构施工图中含保温板与建筑设计不符，深化设计后取消外叶板。
.png)
4、BIM技术在房建施工中全现浇外墙与外墙叠合梁冲突中的应用
叠合梁的深化设计阶段，首先对梁分割并绘制梁安装布置图和梁形状图，然后确定梁的吊装顺序，确定预制梁的下层筋及位置后绘制梁上层筋平面布置图，最后根据梁的配筋施工图及吊装顺序图绘制梁配筋图，叠合梁设计过程如下图所示：
.png)
装配式混凝土结构的深化设计是装配式混凝土结构设计的重要组成部分。根据工程结构特点，主要拆分构件有预制外墙板、预制内隔墙、预制叠合梁、预制叠合板、预制PCF板、预制楼梯、预制阳台板、预制空调板、预制女儿墙等。
4.1梁搭接长度
梁的分割需要考虑运输车辆、起重机械、施工空间以及结构本身的力学性能、构件混凝土保护层厚度等方面的限制，梁分割常见的方式为梁—柱结构与梁—梁接头处进行分割，如下图所示。梁—柱与梁—梁的搭接长度规定如下：
（1）主梁跨柱头，搭接长度为25mm。
（2）主梁跨主梁，搭接长度为10mm。
（3）次梁跨主梁，搭接长度为10mm。
4.2预制梁长度
预制梁的长度计算示意图如下图。根据梁净跨径lc、梁左端的搭接长度ll与右端的搭接长度lr，确定梁预制的长度lp。lp应为梁净跨径与左右两端搭接长度的总和，即：lp=lc+ll+lr
4.3梁安装布置图
依据结构平面图，按照梁主筋形式，主梁尺寸及埋件的类型，给整个预制工程的梁构件编号，统计梁的数量并绘制梁的安装布置图。梁安装布置图需要标明梁编号，指定报考面并给出数量统计表。梁的编号原则有多种，但为了使图纸便于阅读，在同一项目中梁编号的原则应统一。梁需考虑梁的形状、长度、截面尺寸、配筋及预埋件的类型。
4.4吊装顺序及支撑布置图
为了防止钢筋碰撞，在绘制梁钢筋图之前，应先确定梁的吊装顺序，从而在深化设计时需确定钢筋在梁中的位置。如下图所示，编号为①的梁先吊装，编号为②的梁后吊装，叠合梁①底筋在叠合梁②底筋的下面。另外梁在吊装时，为了确保在施工荷载作用下叠合梁的变形满足规范要求且不出现开裂，需要在梁底设置支撑。因此，在深化设计时需要在梁底标出支撑点位置。
4.5梁上层筋平面布置图
梁上层筋根据业主的要求，可分为工厂制作跟现场制作，为了确保上层筋的配置满足设计及规范的要求，同时，确保上层筋的布置不与柱的纵筋碰撞，需要在深化设计时绘制出梁上层筋平面布置图。梁上层筋平面布置图中，需标出套筒的位置，支座钢筋截断的位置。
4.6梁图
梁图通常包含梁形状图与梁配筋图，主要用于构件厂制作构件。因此，梁图中要能清楚的反应梁的形状、预埋件的型号位置及钢筋的型号、根数、位置、长度等。梁形状图，也称作"开模图"或"模板图"，用于构件厂制作构件的模板与各种预埋件的备料。因此，形状图需要反映构件的具体尺寸及各种预埋件的位置与型号，图纸中通常会包含预埋件的统计表及混凝土量统计表。钢筋图，也称作"配筋图"用于构件厂钢筋的备料与构件的制作。因此，图纸中通常会有钢筋量统计表。在某些工程中，梁图分为模板图与钢筋图存在诸多的不便，主要为：①模板图与钢筋图中有重复表达的内容，增加设计人员的工作量；②一处图纸中修改，设计人员需要修改对应的模板图、钢筋图等，图纸过多容易造成漏改；③图纸量大大增加，不便于现场施工人员翻阅；④校核人员在校核图纸时，需要同时看施工配筋图、模板图，钢筋图等，容易出错；⑤工厂工人绑扎钢筋及布置埋件时，需要同时看模板图、钢筋图，看图不方便，容易看错图纸。因此，可以根据具体情况将梁模板图与梁配筋图合并在一张图纸中完成，统称梁图。梁图中需要表达的内容有：
（1）构件的轮廓。
（2）埋件的示意图及埋件的编号或名称。
（3）构件的尺寸标注及埋件的定位标注。
（4）下层筋的形状（双线图），下层筋定位标注、尺寸标注及编号。
（5）上层筋的形状（双线图），上层筋的编号。
（6）箍筋的形状（双线图），箍筋的定位标注及编号。
5、结束语
随着我国建筑行业的快速发展，装配式施工应用越来越广。房建施工中全现浇外墙与外墙叠合梁冲突时，BIM的出现将是优化和解决问题的重要工具。
