植晓斌
广东电网有限责任公司东莞供电局，广东东莞，523000
摘要：本文介绍了生产实际中常出现的几种断路器机构防跳错误接线，分析了这几种错误接线方式的弊端，总结经验提出了可靠可行的机构防跳典型接线方法。
关键词：防跳 断路器
0 引言
防跳，是高压断路器控制回路中非常重要的回路，顾名思义就是防止跳跃。在高压断路器合闸操作中，如果控制断路器未复归或者自动装置触点被粘死，将会导致合闸触点未返回而一直闭合，此时如果保护动作，断路器跳闸后又会合闸，如此就会反复多次“跳-合”现象，称之为跳跃。断路器如果发生跳跃，将会造成断路器开端能力下降，导致断路器损坏，甚至爆炸。因此防跳回路是断路器控制回路中不可或缺的部分。采用断路器机构防跳回路时，操作箱（插件）跳位监视应串联断路器常闭辅助接点、断路器机构防跳继电器常闭接点后接入合闸回路，监视其完整性，防止跳位继电器被保持。
1 断路器机构防跳的不正确接线典型案例
在实际工程实践中，由于历史原因，存在各种各样不符合规范要求的防跳回路，笔者根据十几年的工作经验，总结了数种，供读者参考。
1.1跳位监视回路只监视断路器位置

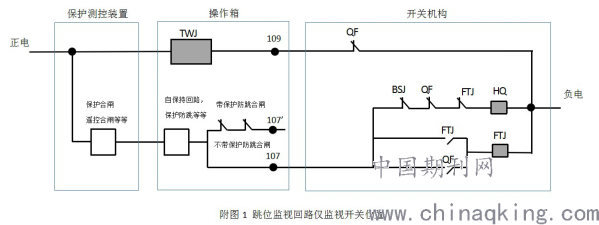

参见附图1，这种接线在老式保护与断路器的配合中可能会出现，已经不多见了。这种回路接线没有监视到防跳继电器FTJ和合闸线圈HQ的工作情况，未反应控制回路的实际情况。
.png)
1.2跳位监视回路只监视断路器位置及合闸线圈

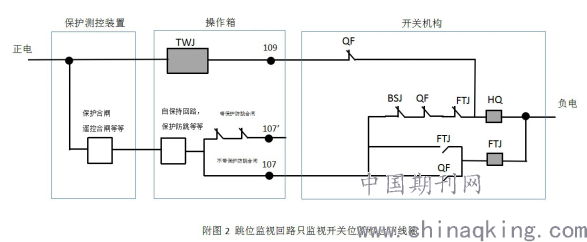

附图2的这种回路接线方法无法有效监视到防跳继电器，会造成防跳继电器FTJ动作后无法断开TWJ监视回路，导致断路器控制回路断线不能可靠发出。
.png)
1.3与机构防跳配合失当的一种接线方式1

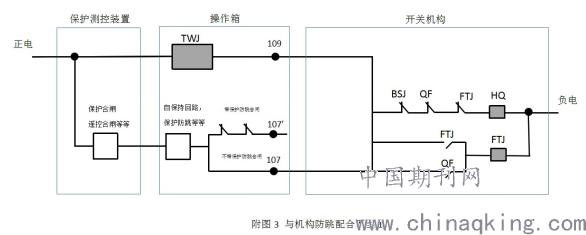

附图3这种接线方式虽然监视了完整的合闸回路，但是依然存在与防跳配合不当的严重问题。
举个例子，当合闸成功且合闸接点粘连，此时防跳继电器FTJ启动并形成自保持。TWJ继电器与FTJ继电器形成回路，如果两者电阻配合不当，则TWJ继电器会启动，相关接点就会反映断路器处于分位，但是实际上断路器处于合位。
.png)
1.4与机构防跳配合失当的一种方式2

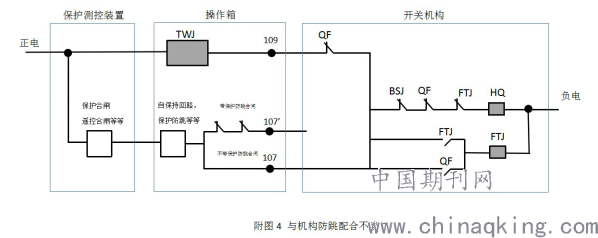

附图4虽然解决了附图3部分问题，在TWJ继电器与合闸出口107之间串接一个反映断路器位置的动断辅助接点QF。但实际运行中依然与防跳回路配合不当的问题。不妨从下面的这个角度分析一下。
若合闸成功且合闸接点粘连，此时防跳继电器FTJ启动并形成自保持，其常闭接点FTJ打开,从而断开了合闸回路。若合闸于故障，则保护动作跳开断路器，跳闸回路中的合位监视继电器HWJ失电。正常情况下，此时应发生控制回路断线故障。
这个时候，断路器处于分位，其常闭辅助接点QF闭合，TWJ继电器与FTJ继电器形成自保持回路。此时即使合闸接点粘连消失，FTJ与TWJ也形成了自保持。如果TWJ和FTJ两者电阻配合不当，则可能出现以下两种情况：
（1）FTJ分压过小导致TWJ继电器启动，则无法合闸且不发生控制回路断线故障；
（2）FTJ分压过大导致TWJ继电器不启动，则无法合闸且发生控制回路断线故障。
这个时候就需要维护人员先断开控制回路电源再合上，若此时合闸接点粘连消失，则断路器的控制回路恢复正常。
.png)
2 跳位监视回路与机构防跳回路配合正确示例

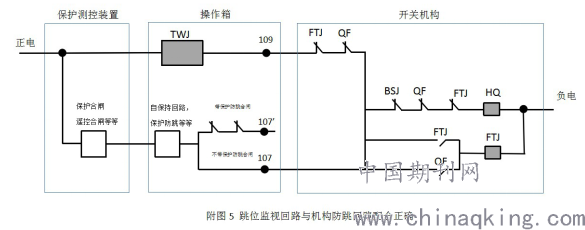

高电压等级的断路器机构优先选用机构防跳，笔者总结了一种比较典型且可靠的机构防跳回路，供读者参考。参见附图5，在仅使用机构防跳的情况下，一旦合闸动作启动，就启动机构防跳并实现自保持，与断路器保护的设备状态无关。
.png)
3 结语
机构防跳是高压断路器机构常用的防跳方式。根据南方电网《继电保护通用技术规范（2018年试行版）》要求，保护装置和断路器上的防跳回路应且只应使用其中一套，优先使用断路器机构防跳。机构防跳回路简单且不受分闸回路影响，保护范围比保护装置防跳长。工程实际中，应根据相关电力规范选择防跳方式，并对防跳回路加以足够重视，从设计、审图、验收等各个环节做好工作，防止因为防跳回路错误接线导致断路器拒动或者误动，使防跳回路能充分为电力系统安全运行发挥作用。
参考文献
[1]陈泗贞. 继电保护典型事故事件实例分析. 北京：中国水利水电出版社 2019
[2]中国南方电网有限责任公司.《继电保护通用技术规范（2018年试行版）》 2018
[3]邓家泽.袁科. 保护操作箱防跳与断路器机构防跳的比较与选择. 电工电气
2014 NO.10 28-30
