示波器检定装置测量结果不确定度分析

发表时间：2021/3/3 来源：《中国电气工程学报》2020年9期作者：易书琴

[导读] 介绍了示波器检定装置5820A对模拟示波器7802A进行的测量结果不确定度评定，

        易书琴
        中国船舶集团有限公司第七一〇研究所，湖北宜昌 443003

        摘要：介绍了示波器检定装置5820A对模拟示波器7802A进行的测量结果不确定度评定，包括评定分析、评定方法跟结果。
关键词：示波器校准仪；5820A；测量结果不确定度

0 引言[]
        示波器是无线电测量领域中应用极其广泛的一种测量仪器，在武器装备的研制、试验、生产中起着十分重要的作用，为保证示波器量值传递的准确统一，必须建立示波器检定装置。
        本装置由示波器校准仪FLUKE5820A，Agilent公司的数字存储示波器54615B和通用计数器53131A构成，主要用于计量检定带宽在500MHz以下的各型示波器。
        该标准装置采用直接测量法[1]，连接框图如下：

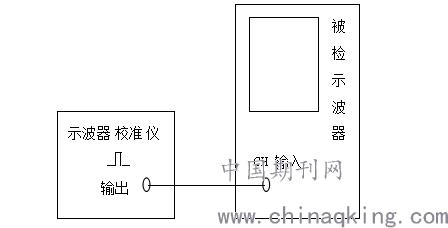

        图1示波器检定装置连接框图

1 测量结果不确定度评定方法
        选择示波器7802A作为被测件，采用直接测量法[2]分别对幅度、时标、校准仪正弦波稳幅等参数选择一个典型点进行6次重复测量，现对测量结果的测量不确定度进行评定。
1.1输出幅度

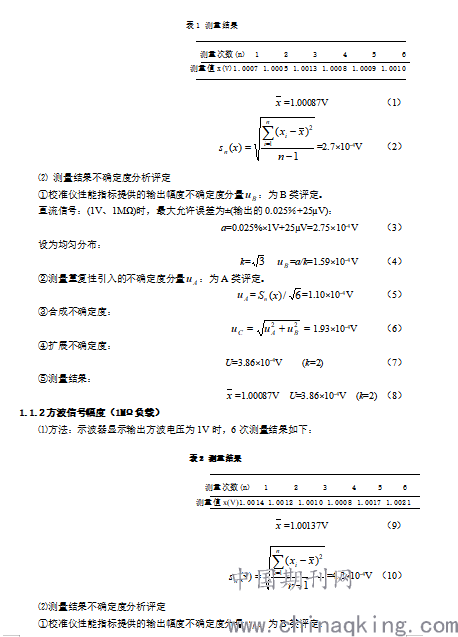

1.1.1 直流信号幅度（1MΩ负载）

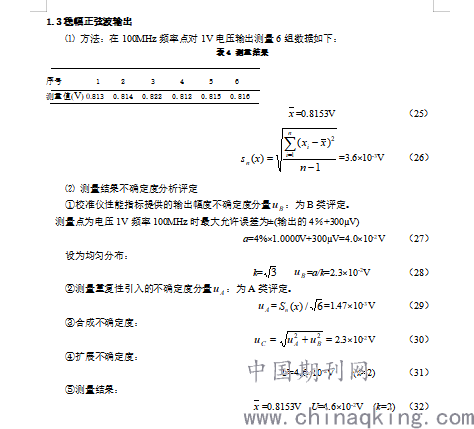

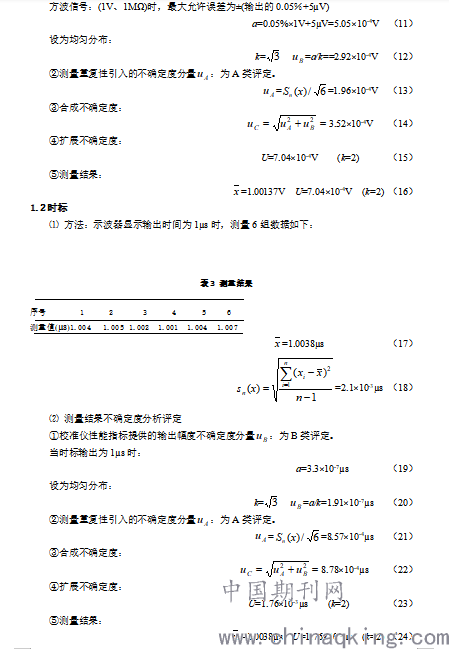

2 结论
通过对示波器检定装置的计量结果不确定度评定，合理的赋予了被测量结果的分散性参数，用不确定度来评定测量结果离真值的偏离程度大小，是一个可以操作合理的表征测量质量的重要指标，当今在国内外也是统一的，即统一了对测量结果的理解和说明，使得测量结果的表征得到统一认识。同时用测量结果不确定度来表征被测量离真值的可靠程度大小，也是符合国军标规定的，在计量标准的建立和复查中具有很重要的意义[3]。

参考文献
[1] JJG262-1996模拟示波器检定规程
[2] JJF1057-1998数字存储示波器校准规范
[3] GJB/J2749A-2009军事计量测量标准建立与保持通用要求
