中铁二十一局集团电务电化工程有限公司 甘肃兰州 730030
摘要：①设备：目前各施工现场由于各站场的模拟情况不同，所以模拟试验盘制作使用后直接废弃，无法重复使用，浪费资源。通过本次研究制作出一种的模拟试验盘采用了新型模块化的方式，可根据不同的站场形式进行调整来模拟显示站场平面，可现场拆解重复利用、杜绝浪费。②人员：在室内联锁试验的施工过程中，新型模拟试验盘的接线底板框架上的配线根据底板编号定义清楚了每根线缆的用途，每次使用时能够节省大量配线工时。
关键词：室内模拟盘、模块化、电路运用
1 概述
铁路信号工程是铁路系统的的大脑和神经网络，其运行稳定与否影响着整个铁路系统的安全，而信号联锁关系是其中的重中之重。在铁路信号施工过程中室内联锁电路的单项试验一直采用模拟试验盘进行辅助试验，按照站场实际情况在模拟试验盘上布置灯泡（模拟信号灯）、开关（模拟轨道占用状态）、二极管（模拟道岔位置状态）等电子元器件进行模拟。微机联锁系统通过接口柜采集及驱动室内的控制电路，控制电路再连接分线盘，将电子元器件按对应代表的室外设备与分线盘相连。利用微机联锁软件对控制电路进行采集及驱动操作，观察模拟试验盘上的实时显示状态是否与联锁控显机上显示的设备状态一致，以及操作人员对模拟盘开关进行操作后联锁控显机上的设备状态是否同步变化，从而达到对室内控制电路试验的目的。
2 模拟盘电路说明
模拟盘的功能可模拟室外的五种色灯（黄、绿、红、白、蓝）信号机、25HZ轨道电路统一送电电路、25HZ轨道电路电码化电路、区间轨道电路、道岔表示电路、道岔动作电路、站联/场联电路的室外部分用于验证室内控制电路的准性。2.1 模拟盘模拟信号机室外部分的工作原理
.png)

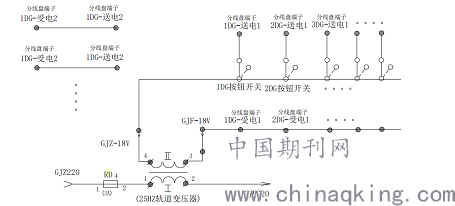

2.2 模拟盘模拟25HZ轨道电路统一送电室外部分的工作原理
.png)

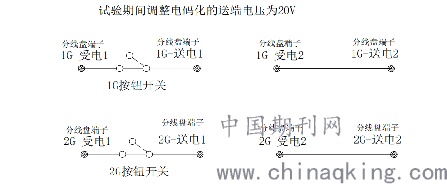

2.3 模拟盘模拟25HZ轨道电路中电码化电路室外部分的工作原理
.png)

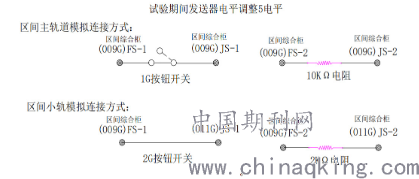

2.4 模拟盘模拟室外区间轨道电路的工作原理
.png)
2.5 模拟盘模拟室外道岔表示电路的工作原理
.png)

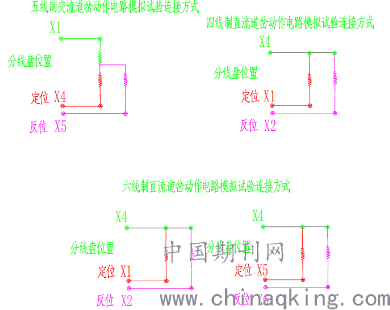

2.6 模拟盘模拟室外道岔动作电路的工作原理
.png)

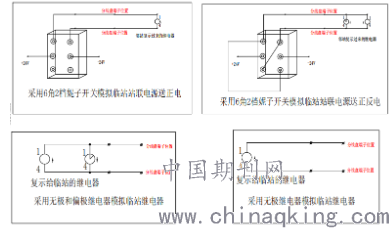

2.7 模拟盘模拟临站站联/场联电路的工作原理
.png)
3 新型模拟盘的制作说明
新型模拟盘的目的是提供一种室内联锁电路模拟试验盘，以解决现有模拟试验盘无法重复使用的问题。本新型模拟盘采用了新型模块化的方式，可在现场根据不同的站场形式将各插块插接在底板上来模拟显示站场平面，插接方便，能够快速完成，使用后可现场拆解，重复使用，杜绝浪费。本实用新型所设计的插块种类齐全，可满足各类站场模拟需求。插块上的电路连通后将信号传递给单片机，单片机可控制语音播报装置播报各插块的工作状态，省去了人工播报，且播报准确无误，避免误报、漏报；同时，各插块的工作状态还可通过显示装置显示，便于观察。实用新型外形美观大方，达到感官要求。
新型智能模拟盘采用数字化模块形式进行现场组装实施，采用包括长1000mm*宽400mm（网格尺寸20mm*20mm）的网格式模块固定接线底板框架和16种可更换模块模块（模块尺寸15mm*15mm）组成。16种模块分别是空白模块、五种色灯模块、按钮式开关模块、六线制拨接式开关模块、定位二级管模块、反位二极管模块、两种转辙机动作电路试验大功率模块、无极继电器（阻值1700Ω）模块、偏极继电器（阻值1000Ω）模块、站内轨道电阻模块（灯带可表示轨道占用及空闲状态）、区间主轨道电阻模块（灯带可表示轨道占用及空闲状态）、区间小轨道电阻模块。新型智能模拟盘可根据车站站场布局及区间长度在施工过程中自行调整模块位置以适应不同的站场平面布置图。且所有功能模块可连接单片机，模块信息传递至单片机后可进行于智能语音播报及站场模拟控显。
本模拟盘最大特点为试验完毕后各智能模块可以拆除调整位置用于下次试验，且模块固定接线底板框架的配线根据底板编号定义清楚了每根线缆的用途，每次使用时可节省大量配线的时间，为现场施工节省工时。（具体成果见专利《一种室内联锁电路模拟试验盘》）
4 结束语
信号联锁试验分为室内单项试验和室外单项试验及室内外综合试验，模拟试验盘用于辅助室内联锁电路的试验，是必不可少的工具。以前因为站场形式不同，现场临时制作的模拟盘试验完毕后直接废弃，严重浪费资源；且在施工过程中还需要浪费大量人力进行制作及接线，同样严重耽误工期。若无一个稳定、省工时的模拟盘，室内电路试验过程将花费大量的时间。一旦室内电路试验不彻底或试验错误将引起后期室内外联调试验的整体质量，且出现联锁错误也无法判断是室内电路错误还是室外电路错误，将浪费大量工时用于处理故障，耽误工期，因此制作工作稳定、节省工时的模拟试验盘显得势在必行。
