崔丽萍
都市发展设计有限公司黑龙江分公司 ?黑龙江 150000
摘要：BIM为一种比较常见的建筑类软件，在BIM技术的应用中可实现3D立体化建模，为设计人员提供动态化、实时化的建筑模型。在建筑电气设计中，通过应用BIM技术，能够对电气设计中的各项数据参数进行分类处理和存储，同时还可提供关联信息，提升电气设计水平。因此，需要对BIM技术在建筑电气设计中的应用进行深入研究。
关键词：建筑电气设计；BIM技术；应用
1导言
电气设计是建筑工程中不可或缺的部分，发挥着至关重要的作用，是建筑工程功能的具体体现，科学合理地进行建筑电气设计非常重要。为了取得良好的效果，在进行建筑电气设计时要采取合理的技术，而BIM技术是较好的选择，能促使工作效率和质量的提高。因此，在实际的设计中设计人员应对BIM技术进行全方面的掌控，加强设计应用，从而确保建筑电气施工工作有序开展。
2BIM技术概述
BIM技术是一种新型的通过互联网信息技术，建立建筑信息化模型的3D建模技术，这种建筑设计建模技术能有效的通过数据和指令操作构建完善的建筑设计模型，这种建筑设计模型能包含了建筑设计的各个功能部分，项目设计人员将BIM技术应用到电气设计中，能有效的将电气设计可视化、立体化，准确的将设计人员的电气设计方案效果全面呈现。立体的建筑电气设计模型，能有效的减少实际施工中设计图纸与施工建设不协调的问题，有利于帮助施工人员加强对电气设计方案的理解，减少施工的误差，有利于提升电气建设的施工质量。
3基于BIM技术的电气设计
与传统的建筑电气设计方式相比，基于BIM技术的电气设计能够对传统电气设计流程、数据传输方式进行优化，进而提升电气设计水平，具体的设计流程如图1所示。在整个电气设计流程中，均可采用BIM技术，在设计环节能够进行实时动态调整，及时发现专业冲突并采取有效的解决措施。对于视图设计模型，可利用BIM技术提升视图动态化，根据建筑工程规划设计参数对建筑立体模型进行优化调整，确保能够满足建筑设计要求。在电气设计数据传输方面，BIM技术能够对数据库信息进行核对分析，通过利用信息化技术实现数据传输以及反馈，避免在建筑电气设计中不同专业发生冲突。在建筑电气设计中应用BIM技术，能够直观的显示出不同专业之间的关联情况，在输入数据参数后即可快速形成准确的图形信息，进而为电气专业以及其他专业创建协同化设计平台，自动化水平高，能够有效保证电气设计的高效性。在BIM软件中可创建云端数据库，能够为电气设计提供全面的参数信息，在创建建筑信息模型后，能够与相关信息选项实现自动化关联，提高建筑电气设计准确性和可靠性。
.png)

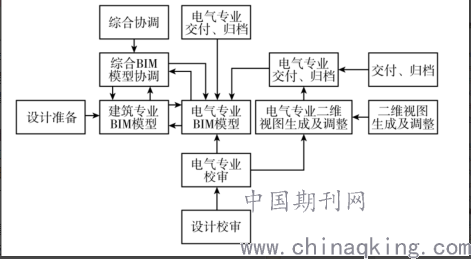

图1 基于BIM技术的电气设计流程
4建筑电气设计中BIM技术的应用
4.1建立电气族库
在对建筑电气进行设计的过程中，对于BIM技术的应用最为关键的一个步骤就是构建电气族库，可以说电气族库的构建质量直接影响着整个建筑电气设计的成败。因而在对电气族库进行构建时，相关的工作人员一定要做好充足的准备工作，从实际情况出发，对所采集到的相关数据进行分析，从而对电气族库最终的设计参数、结构模型及大小外观等进行确定。在构建电气族库时，由于不同的生产厂家所要求的施工工艺流程各不相同，因此需要相关的工作人员充分结合工程实际情况选择最佳的施工方案，确保整个电气族库工程施工能够更好地进行，保障电气族库的建设质量，最终为BIM技术在建筑电气设计中得到更好的应用奠定坚实的基础。
4.2电气管线安装应用
在进行电气设计管线安装工作中，应用BIM技术能有效的进行施工预算的管理。通过构建电气建模能有效的通过数据的分析，为购买建设材料提供数据帮助，明确需要建设材料的数量和建设设备，能有效的提升预算管理能力。其次，电气管线安装较为复杂，施工人员通常在较为狭小的空间内开展工作，会存在一定的安全隐患，但应用BIM技术可以在设计建模中预留管线安装工作的安全距离，保障施工人员的安全，并通过管线安装的建模，能有效的帮助施工人员理清管线布线的走向，有利于提升管线安装的效率和质量。最后，BIM技术能应用在管线的检修中，设计人员将数据警报与管线电路信息将结合，设计人员可以从整个电气系统查看数据节点位置获得管线电路的工作数据信息与参数信息，当发现电压电流数据问题时，进行系统的预警，施工人员可及时进行维修。
4.3电气系统建模
在建筑工程电气设计中，BIM技术应用的关键在于创建电气系统模型，BIM技术具有可视化以及模拟性等优势，可利用BIM技术建立建筑工程电气系统模型。在建筑电气系统模型创建中，应明确具体的建模流程，确定建筑工程电气施工要求，对电气施工现场做好详细调查，然后创建建筑电气中心文件，并对电气文件中的各项内容进行检查分析，以工程建设要求为依据创建电气中心文件，并及时将文件传递至服务器中，将中心文件与建筑电气模型进行联通。另外，为了提高建筑电气设计效率，应对各类电气资料做好分类处理以及归档处理，在电气中心文件的实际应用中，可将建筑楼层作为参照，根据电气设计实际情况及时更新相关数据，进而实现数据资料同步，保证电气系统模型符合电气工程建设要求。
4.4配电系统设计
为了确保将配电系统的设计做到最佳，需要做好以下几个方面的工作：在设计之前做好相关的准备工作。这就需要相关的工作人员从工程设计的大局出发，将电气视图的相关设计工作做到完美，并且充分考虑电气相关参数的设计要更加精准，以将各种可能存在的风险扼杀在萌芽状态；对于建筑工程中的各种用电设备和开关、插座等设计，需要布置得科学、合理，并且在整个设计视图中能够清楚、明白地展现出来。对于建筑工程中的暖通工程和给排水系统，需要确保所设计的动力情况能够满足建筑的使用需求，并且要充分利用BIM技术来构建可视化的三维模型，以便于设计人员及时地发现和处理设计过程中存在的瑕疵，从而进一步优化建筑电气设计；对于整个配电系统的设计，需加强相关的检查工作。对于设计过程中所涉及的配电线路的属性、配电线路中的各种电气设备等，都需要进行全面、详细的检查，从而确保整个建筑的电气系统设计标准达到相应的要求；在利用BIM技术进行设计的过程中，对于所设计出来的平面化设计视图，需要在相关的路线以及所需要使用的各种设备中做好明确的标注，这样能对后期实际的施工过程起到很好的指导作用，有效地避免因平面化视图标识不清而导致的施工失误及施工安全问题，进一步提升我国建筑电气工程的设计水平和建设质量。
4.5管线碰撞检查
管线碰撞检查是建筑工程电气设计的重点，如果没有做好管线碰撞检查，则会影响电气管线以及电气设备安装质量。对此，可在BIM技术的基础上进行管线碰撞检查，在建筑工程电气初步设计完成后，即可利用BIM技术中的碰撞检测软件，对设计方案进行详细审查分析，尤其对冲突性问题进行重点检查，并采取有效措施对管线排布情况做好优化调整，进而保证电气设计质量。
5结束语
总之，电气设计对整体建筑工程具有重要影响，为提升电气设计的科学性与可操作性，设计人员应不断提升自身的专业能力，积极学习行业先进技术，将BIM技术熟练应用到工作之中，发挥好BIM技术在建筑电气设计中的优势，促进提升建筑电气设计的质量，助力于提升整体的建筑工程项目施工水平。
参考文献：
[1]程文安.建筑电气设计中BIM技术的应用分析[J].山西建筑,2018,44(35):98-100.
[2]姜昊.建筑电气设计中BIM技术的应用现状及发展趋势展望[J].建材与装饰,2020(07):140-141.
[3]邱新洁.BIM在建筑电气设计中应用探究[J].科技创新导报,2017,14(23):166+168.
