摘要：因垂直拉紧装置的垂拉滚筒中容易堆积物料，加速的胶带的磨损，且滑轨于轴承座间的空间狭窄，检修和维护耗时长，降低了系统有效生产时间。本研究依托于贵阳市清镇玄武岩加工系统工程，通过改进外挂式垂直重锤拉紧装置，总结运行生产过程中的经验，通过技术改造，增大滑轨与轴承座之间的空间，从而实现对垂拉滚筒的方便更换及保养，同时解决物料在垂拉滚筒中堆积划伤、割断和加速磨损胶带的问题。
关键词：胶带机、外挂式、垂直拉紧装置
Study on application of outside hanging vertical heavy hammer tensioning device of belt conveyor
Yuan Qingxi，Ran Longping，Liu Huan，Ge Yuanbin，Zhang Ying，Ou Shaobo，Guo bin，Wei Jinde，Guo Zhenfeng，long Teng，Shen Ziwen，Ma Jun，Fu Zhiyu，Zhao Licheng，Kang Xiao，Liu Jun，Xia Jun，Pu Jianhua
(Sinohydro Bureau 9 Co．，Ltd．，Guiyang 550081，China)
Abstract:At present，in the process of storing and fetching excavated materials，there are many problems，such as large area of storage yard，large number of managers，disorderly piling of excavated materials and general phenomenon of disorderly unloading，which are easy to cause a great deal of waste of excavated materials，Through the improvement of green and intelligent engineering excavation material storage and reclaiming technology，the construction dust in the construction area can be effectively controlled，water and electricity consumption can be reduced;the excavation material of the project can be maximized to reduce resource waste.
Key words: Belt Conveyor，external hanging type，Vertical tensioner
1 引言
目前在我国砂石行业中，带式输送机以作为生产、转运的主要设备，担负着砂石转运的主要任务。由于在启动、制动过程中输送带会发生蠕变，使输送带变长而松弛，采用拉紧装置调节张紧力，使其不会发生打滑现象，因此拉紧装置是带式输送机的重要组成部分，其设计理念、结构的合理性，先进性直接关系到胶带机的运行。本研究通过在贵阳市清镇玄武岩矿山项目中带式输送机垂直拉紧装置的结构形式的优化研究，验证其有利于带式输送机的正常运行以及更好的达到预期目标。
2胶带机外挂式垂直重锤拉紧装置研究
2.1 胶带机外挂式垂直重锤拉紧装置改造
改进的胶带机外挂式垂直重锤拉紧装置如图1所示，包括滑轨，滑轨上安装有滑块（滑块如图2所示，包括盖板、U型板、支板、底座、通孔，盖板与U型板两支脚固结，支板固结在U型板一支脚侧面，底板一侧面与盖板固结中间由支板支撑，底板中心开有通孔），滑块上通过螺栓安装有轴承座，轴承座上安装有垂拉滚筒，轴承座一底脚上通过螺栓还安装有配重连接杆，配重连接杆下方与重锤连接。
.png)

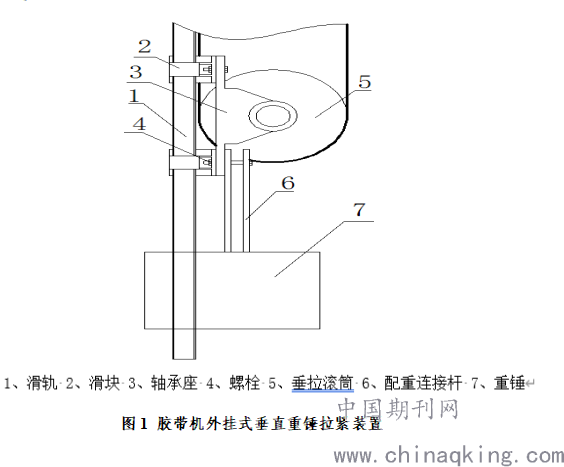

图1 胶带机外挂式垂直重锤拉紧装置
.png)

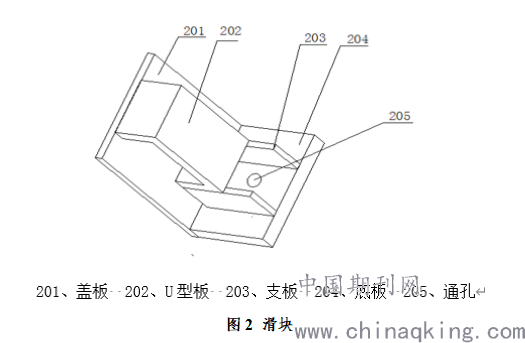

图2 滑块
2.2 改进装置的优势
与现有技术相比，改进后的胶带机外挂式垂直重锤拉紧装置通过将重锤向垂拉滚简中心线的侧面移动，将重锤平行于滑轨，用轴承座螺栓垂直于导轨将重锤固定在滑块上，形成胶带机外挂式垂直重锤拉紧装置。改进后的装置具有以下优势：
（1）胶带机两侧导向滚简与垂拉滚简形成较大空间区域，避免因垂拉滚简中容易堆积胶带机运行过程中所带物料造成皮带受损;
（2）外挂垂拉部分增大了滑轨于轴承座间的空间，解决了垂拉滚简轴承基座与滑间间隙较小不易拆装、保养的问题，提高检修安全性;
（3）结构简单，节约成本，提高了经济效益。
3 胶带机外挂式垂直重锤拉紧装置应用情况
研究的胶带机外挂式垂直重锤拉紧装置应用于贵阳市清镇玄武岩加工生产线，在实际使用过程中完善了垂直重锤拉紧装置的应用功能，还避免了传统垂直重锤拉紧装置的运行和检修弊病，在项目实际运行过程中不仅节约了成本，节省了检修和维护时间，提高了经济效益，还进一步增加了检修人员的在实施过程中的安全性，达到了结构优化目的。
根据表1可知，系统每年生产80万吨成品骨料，外挂式垂直重锤拉紧装置要比普通垂直重锤拉紧装置节约0.18条胶带，按1米宽胶带机市场价230元/米计，实际可节约成本0.435万元，16年生产运行期，该项目累计可节约6.96万元的生产成本。
.png)

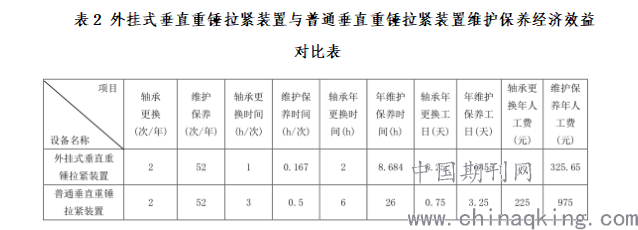

根据表2可知，外挂式垂直重锤拉紧装置比普通垂直重锤拉紧装置在轴承更换方面每年节省了4小时，节约人工费150元/年，维护保养时间全年节约了17.316小时，节约人工费649.35元，全年共节约时间21.316小时，按系统设计产量500吨/小时计，外挂式垂直重锤拉紧装置比普通垂直重锤拉紧装置每年能多生产10658吨成品骨料，根据当前成品骨料市场折中价格65元/吨计，每年可多创造69.277万元的产值，16年生产运行期，该项目累计可节约人工费1.28万元，累计多创造1108.432万元产值。
.png)
4 结语
通过胶带机外挂式垂直重锤拉紧装置研究及应用，避免了传统垂直重锤拉紧装置的运行和检修弊病，在项目实际运行过程中不仅节约了成本，节省了检修和维护时间，提高了经济效益，还进一步增加了检修人员的在实施过程中的安全性。实现了工作可靠、维修简便、运行费用经济等特点，符合国家“节能、降耗”的基本国策，具有可观的推广价值。
