李端洲 刘冰斌
中建八局第四建设有限公司，山东，青岛266000
【摘 要】铝合金模板体系，是继竹木模板，钢模板之后出现的新一代新型模板支撑系统。在如今的建筑行业，因为铝合金模板体系采用快拆立杆以及较好的平整度，提高了建筑行业的整体施工效率和质量，能够大量的节约人工、材料、机械以及施工周期,而受到建筑行业各单位的青睐;这也使得铝模体系的应用也越来越广,但是铝模体系的最关键一步就是应用的深化设计，本篇论文就是结合铝模体系应用的实际案例将铝合金模板体系深化过程做简要总结。
【关键词】铝合金模板体系 深化设计 一次成型
1 工程概况
新站高新区鹤翔园一期项目是聚住宅、学校、商业、社区卫生服务中心为一体的大型民生工程，项目位于合肥市新站区梅冲湖路与九顶山路交叉口，总建筑面积19.4万m2，规划设计总建筑面积为 55.6万平米（住宅32.7万平米），建设内容包括35栋住宅楼、15 班幼儿园、30 班小学、配套商业、社区卫生服务中心、社区服务中心、地下停车库(含人防)等，共计71个单体。为满足高质量的要求，项目部采用铝合金模板作为主要的支撑形式，为充分发挥铝合金模板的作用，项目部将门头下挂板、剪力墙边门垛深化时一次带出，后期观感好，且节约成本。
2 铝合金模板深化控制
2.1 铝模前期深化
铝模体系的前期深化是一个复杂而烦琐的过程，也是应用铝模体系是否能够成功的首要条件。首先要从技术、经济上论证使用铝合金模板的必要性，这个过程中，我们首先应该完成铝模体系与普通木模体系经济对比，解决铝模体系应用的难点，并且深化铝模体系所需完成的节点。但是，这些不是施工单位能全部解决的，还需要业主、设计单位共同参与其中，共同配合才能更好地完成铝模体系前期的深化设计，共同将采用铝模体系所面临的各类风险降低到最低。通过前期的深化设计及各种数据的反复对比，达到深化设计的既定目标。
2.2 铝模体系设计深化阶段
若使用铝模体系应用在设计阶段进行深化研究，设计阶段深化的全面性和科学性能为后期的施工深化减少很多的工作量，从而提高深化效率，最大限度地节约铝模体系深化设计的总时间。在设计阶段，需要注意如下两点：1）采用铝模体系进行施工，设计在外形的构造上，就需要对线条及外造型进行优化，不能有过多的变化性的建筑造型和复杂的线条形式，否则会对铝模体系的应用造成很大的施工困难甚至无法施工。2）外墙、电梯井、窗台是否需要混凝土一次成型，如果采用混凝土一次成型代替传统维护砌体结构，那么，荷载的计算需要在结构设计时一次性考虑深化，否则后期将带来很大的结构设计的返工量，且对原有的结构受力也会产生影响。
2.3 铝模体系施工深化阶段
施工深化设计阶段，所需达到的目标是通过设计图纸，结合设计意图和铝模体系应用深度，使铝模体系深化设计具有可实施性和可操作性，为下一步的生产加工和拼装做充足准备。接收施工设计图纸后，首先需要完成审图工作，通过建立BIM模型，最大限度地发现图纸中各专业间的错、漏、碰、缺等问题，及时反馈建设单位、设计单位进行解决，充分保证图纸的正确性和可操作性，避免后期因图纸问题造成的返工及浪费。
3 铝合金模板实施控制
3.1 构造柱、下挂板的深化
图纸疑问解决后，开始进行各节点的深化工作，首先需要完成的是构造柱、门头下挂板的深化设计。因为铝模体系可以将构造柱、下挂板等砌体结构施工时才能完成的构件随主体结构一次成型，减少二次结构的工程量及复杂的工序穿插，节约砌筑及装饰装修阶段的工期成本及人工成本。所以在深化过程中根据相关构造柱的设置规范及图纸设计要求对构造柱的位置、数量、大小进行明确，各方签字后进行实施。其中，框架柱距门边尺寸≤360mm的门垛应一次成型。门头下挂板应根据规范要求和设计图纸计算两边深入墙内的距离，下挂板的计算规则如下:下挂板高h=结构楼层高-门洞尺寸-门窗洞顶结构梁高-楼面板上装修层厚。
3.2 涉水房间混凝土挡水坎一次成型
如今的建筑质量要求，特别是住宅项目，消费者对防渗漏要求越来越高，传统的挡水坎二次浇注，基层的凿毛和混凝土挡水坎的浇筑质量影响，往往发生挡水坎根部渗漏，处理需要花费大量的人力物力，利用铝模体系在主体结构中尽可能地将外墙全部深化为钢筋混凝土结构，不但大大减少砌筑量，有利于工序穿插，大量的缩短工期，而且还能最大限度地减少渗漏风险。
.png)

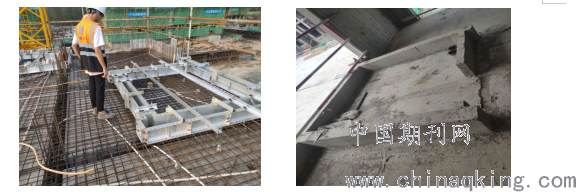

图一 卫生间反坎一次成型
3.3 薄(免)抹灰抗裂压槽深化
铝模体系较普通木模最显著的特点就是能很好地保证混凝土成型质量垂直度、平整度实测效果好，能达到清水混凝土效果，实现免(薄)抹灰，而二次结构砖砌体墙部位需要进行抹灰，两种材质交接的位置存在开裂的风险，铝模体系不同材质交接位置采用压槽的方法，加上挂网等措施，达到免(薄)抹灰抗裂的目的
3.4 窗台反坡、滴水线深化
通过在铝模上增加压片、滴水线条，将窗洞随一次结构混凝土一次成型，窗户安装可以快速穿插，既减少了渗漏风险，又能节约临边防护费用。窗台内高外低的做法可优先防止外墙渗漏风险，上部滴水线一次成型，成型效果美观，节省了装饰装修阶段的鹰嘴或滴水线的二次施工，节约成本。
3.5 预留预埋深化
在铝模体系的应用中，需要一次性确定预留预埋的位置，铝模体系中的预留预埋主要有机电管线的预留预埋、传料口、放线口、塔吊附着等。在前期深化中，传统洞口只需合理设置，一次固化即可，但特别需要注意机电预留预埋的位置，并且形成深化设计的图纸，一次性固化到铝模体系中，避免后期的修改，一次预留预埋不到位会导致二次开洞，减少铝模的使用寿命，增加铝模体系使用成本。
4 结束语
通过对铝合金模板体系应用前期的深化设计要点的论述，不难看出通过铝合金模板体系的应用，能在主体结构施工中一次性完成较多的施工节点，大量的节约人工、材料、机械及施工周期。但这些节点一次成型，最重要的还是前期的深化设计，只有在前期的深化设计阶段，准确无误地完成各类复杂节点及预留预埋的深化设计，才能为后期铝模体系的顺利落地奠定良好的基础。
【参考文献】
[1]黄亮,熊文康.铝合金模板在高层建筑施工中的应用[J].城市住宅,2020,27(08):194-195.
[2]张中东,黄凯.铝合金模板在安置房工程中的应用[J].施工技术,2020,49(15):99-100.
[3]许维宏.铝合金模板在高层建筑施工中的有效应用[J].四川水泥,2020(09):113+117.
