梁柱节点核心箍实用新型做法在施工现场的应用

发表时间:2021/3/4   来源:《城镇建设》2020年11月32期   作者:郑常旺[1] 王凯[2] 杜耿[1] 陈星宇[1] 王
[导读] 梁柱节点核心区是指梁柱构件重叠的区域,
        郑常旺[1] 王凯[2]  杜耿[1]  陈星宇[1]  王羿衡 [1]
        1、中建八局第四建设有限公司  安徽合肥230000
        2、亳州市谯城区重点工程建设管理服务中心   安徽亳州236800
        【摘要】梁柱节点核心区是指梁柱构件重叠的区域,是梁柱交汇的节点区域,抗震设计时,对节点核心区的抗剪承载力有特殊规定与限值,以保证节点的可靠性。但梁柱作为框架结构的主要承载结构,钢筋的规格、数量都相对较大,且该区域箍筋加密,钢筋较为密集,在施工过程中,梁柱节点核心区的箍筋施工质量一直是现场施工管理的难点。针对施工现场梁柱节点核心箍工程创新发明“梁柱节点核心箍的新型做法-点焊钢筋笼法”这一施工方案,与传统梁柱节点核心箍做法相比明确了钢筋安装方法,箍筋加固方法,加强过程跟踪、检查与控制,在技术、安全、成本等管理中创新创造、攻坚克难、降本创效,彻底解决梁柱节点核心区箍筋传统做法箍筋间距不均匀等质量通病,极大提高和保证了梁柱节点的稳定性和抗震性能,确保了工程结构安全,达到预期效果。
        【关键词】梁柱节点核心箍新型做法;抗震;稳定;
1 引言
        现有的浇框架结构由于具备整体刚度较好、空间灵活性强、节省材料等优点,被大量运用于实践中。在框架结构设计中,其遵循着“强节点弱构件、强柱弱梁、强剪弱弯”的基本原则,为了保证“强节点” “强柱”的设计原则,梁柱节点核心区需要箍筋加密。在实际施工中,梁柱节点的柱箍筋的绑扎质量一直是个薄弱环节,部分节点出现箍筋叠加在一起未按设计要求的间距进行绑扎,或者间距符合设计要求但在转角处未与柱纵筋全部绑扎牢固,甚至出现个别节点柱箍筋未放置的现象,均不能满足设计要求。其根本原因是因为框架节点核心区中的水平箍筋绑扎比较困难,纵横主梁上层、下层钢筋纵横交错,框架柱纵筋穿过节点核心区,钢筋数量较多。具体施工时,若先绑扎柱箍筋,则梁钢筋则无法穿过,若先绑扎梁钢筋,节点里的柱箍筋则无法完全绑扎,传统做法是先支完梁底模板然后绑扎梁钢筋再绑扎柱节点核心区水平箍筋之后安装梁侧模最后支设顶板模板,交叉作业繁琐,协调困难,不能保证核心箍筋绑扎正确,施工难度大,极易造成上述质量现象,不能满足设计要求,给抗震结构造成留下质量隐患。
        因此,为确保梁柱节点核心箍筋绑扎质量,必须采取有效的质量管理措施,保证工程节点区的施工质量和结构安全性能。
2 工程概况
2.1 建设工程概况
        本工程位于安徽省亳州市谯城区境内(张良路以西、养生大道以南、亳菊路以北)。项目占地面积约为98.4亩,总建筑面积约15.996万㎡,共建11栋住宅楼,地上建筑面积13.246万㎡,地下建筑面积2.75万㎡。
2.2 梁柱节点核心箍创新做法概述
        传统做法的梁柱节点核心区箍筋由于梁柱交叉钢筋繁多,施工操作人员工程技术水平参差不齐,对核心区箍筋重要性认识不够,项目管理不到位等诸多原因极易造成梁柱节点核心区箍筋间距不均匀,箍筋数量不够等施工质量问题,给工程留下巨大质量隐患。现在我们通过点焊钢筋笼预先按照设计要求制作好梁柱节点核心箍,由于钢筋焊接稳定性较强,故不会因为梁柱节点钢筋较多造成柱箍筋加密不够等问题,解决了这一工程质量问题。
3 梁柱节点核心箍施工工艺原理
3.1工艺流程
        施工准备→箍筋制作、钢筋笼焊接→将钢筋笼安装于柱头上 →绑扎梁钢筋骨架→入模
3.2 施工要点
        1)施工人员应详细阅读施工图纸并接受项目部技术交底
        2)施工人员按照项目部审核过的下料图纸进行钢筋下料

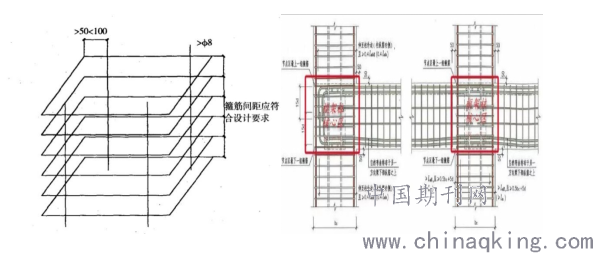

        3)加工人员根据施工图和下料清单按照每个梁柱节点核心箍尺寸和样式制作单个箍筋,再按照梁柱节点核心箍筋间距和节点处梁上部纵筋和下部纵筋尺寸,用4A8以上的钢筋把单个箍筋按照设计要求采用点焊方式串成“梁柱核心区箍筋笼”。
        4)在柱头模板上口侧边横担两根短木方,将焊接好的钢筋笼套装在柱头钢筋上,落在短木方上,方便梁钢筋穿绑。
        5)  按照设计要求,依次穿绑梁纵向钢筋,套梁箍筋,摆正梁纵向钢筋,绑扎梁箍筋,梁箍筋与纵向钢筋节点满绑牢固。
        6)在梁钢筋骨架绑扎完毕后,经检查钢筋数量、规格、接头、间距、绑扎等符合规范要求后,安装好钢筋保护层,抽走支撑用的木方,用汽车吊将梁柱节点核心区箍筋笼和梁钢筋骨架一起平稳下放于模板内。


4 工程应用效果
1.施工工艺简单,操作简便,效果明显
2.确保了梁柱节点核心箍筋间距不变形,满足设计要求,工程质量能够保证
3.该方法相较于传统方法梁柱节点核心箍安装,使得箍筋间距均匀一致,方便混凝土浇筑,消除了混凝土施工时的质量隐患。
5 结语
        通过创新梁柱节点核心箍的技术做法即点焊钢筋笼法确保了梁柱节点核心区强度,达到了强节点弱构件的基本施工原则,彻底解决了梁柱节点核心区箍筋间距不均匀,箍筋数量不够等施工质量问题,保证了施工质量,提高了施工速率,又极大地提高了实用性。
【参考文献】
[1]申超.框架结构梁柱节点核心区的施工分析与实践[J].辽宁建材,2011(3):45~46.
[2]秦传林,汲广跃,刘昕.异型柱框架结构梁柱节点核心区受力分析[J].施工技术,2010(5):56~57.
[3]線峰.梁柱节点核心区施工技术在框架结构中的合理应用[]城市建设理论研究(电子版),2014(5):?59~60.
[4]吴小贵.框架梁柱节点核心区的施工I]硅谷,?2013(21):33-34.
