浅谈断层处交岔点施工

发表时间：2021/3/4 来源：《城镇建设》2020年第32期作者：杨毅

[导读] 针对亚泰煤业三矿四采区轨道下山-310片盘交岔点处为断层，从加固围岩和提高围岩自身承载能力出发

        杨毅
        黑龙江双鸭山方圆建筑安装有限责任公司黑龙江省双鸭山市   155100

        摘要：针对亚泰煤业三矿四采区轨道下山-310片盘交岔点处为断层，从加固围岩和提高围岩自身承载能力出发，采用喷浆，锚杆，钢带，金属网，锚索作为一次支护，U26钢棚喷浆为二次支护，取得了良好的经济效果。
        关键词：井巷工程交岔点施工过断层

一、工程概况
        亚泰煤业三矿四采区轨道下山-310片盘交岔点，设计长度20米，最大掘进宽为7.7m，最大掘进高度为4.7m，最大冒顶处高度为7.2米。交岔点处施工8m时遇到一正断层，落差3.0m，顶板为36层煤底板，36层煤为复合煤层，稳定性极差，厚度为3.45m，36层煤顶板为27.0m厚的白砂岩，为稳定岩层。

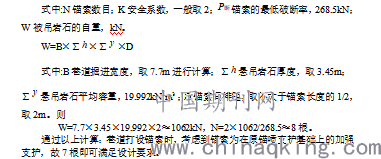

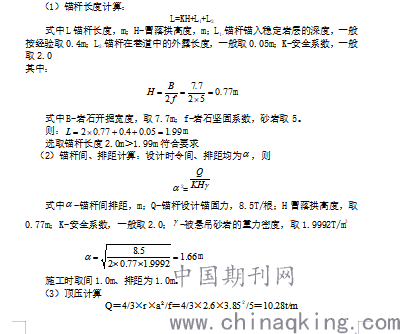

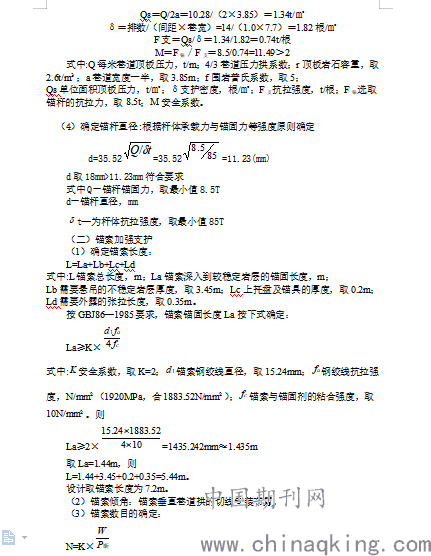

                二、支护技术参数

三、施工工艺
        此交叉点施工时，采用钻爆法进行破岩，P60-B耙斗机进行装岩，JD-55KW绞车和一吨矿车运岩，因巷道最大高度为4.7m，故爆破后不出货，立即对顶板进行喷浆，打设支护，一次支护完成后，将两侧矸石出净，扣腿窝，中间矸石不出，方便架棚。钢棚1米一个尺寸，按设计图加工。架棚后，3架钢棚喷一次浆。最后将矸石出净。
        由于是断层内施工交叉点，实际施工时需要特别注意爆破、支护两个方面。由于交叉点宽度大，高度高，给后期支护，架棚带来了很多不便，在爆破施工时可采取两种方法：一是上导硐法，即先施工上部2.9m（拱基线以上），按生产炮眼布置掏槽，辅助，周边，可不布置底眼，然后进行第一次支护，施工2-3m后，再对两帮各2.0m宽度进行拉底，中间留3.0左右的岩柱，出矸后架棚。这样施工的优点是先期不受涌水影响，巷道高度适中，打设第一次支护，架棚不用单独撘设脚手架。二是先下部两侧导硐法施工，即先施工下部两帮各2.0m宽度，高度以棚腿高度为宜，然后立即立棚腿，上背板，拉筋。最会在施工拱部剩余部分，打设第一次支护后，架设钢棚。这种方法的优点是上棚梁时完全不用搭设脚手架，人站在矸石上作业，安全系数较高。缺点是受涌水、岩石破碎程度等影响较大，掏槽次数较多，火工品消耗量相对较大。
        支护是交岔点施工的另一项重要工作。第一次支护必须打设合格，严格按标准施工，保证围岩受控后再架棚才能保证交岔点的安全和支护强度，否则只靠钢棚的支撑力是起不到良好的支护作用的，反而会发生溃落事故。架棚时一定要严格按中腰线施工，计算好迎山角，-16°下山迎山角为3°，施工时可用坡度规靠在棚腿侧面，坡度规为77°时为标准。如果钢棚拱基线处为连接盘时，也可将坡度规靠在连接盘上，坡度规为13°时为标准。钢棚采用U26矿用型钢加工成可缩性支架，可起到一定的抗变形作用。

四、经济效果分析
        爆破后对巷道进行喷浆，能有效地防止岩石风化，防止岩石片落，保证打设支护时工作人员的安全，起到了临时支护的作用。锚杆，金属网，钢带联合支护能将松散的岩石组成加固拱，提高岩石的自承力。锚索支护将加固拱吊在了煤层顶板上的稳定岩层中，起到了良好的悬吊作用。
