朱家富、王志强、曹昌明、李梦忆
中化扬州石化码头仓储有限公司 （江苏 扬州）
摘要：根据我的实际工作经验，对储罐边缘底板防腐密封与防渗层安装，进行了综合分析。储罐底外边缘板相对于混凝土基座立体位移的运动形态和环境温度变化，造成储罐边缘保护带损坏,致使储罐底外边缘板腐蚀造成严重后果。选择具有粘弹性、抗拉度强、附着力优异、耐化学品性、抗紫外性并具有阻燃性能的新型材料就显得尤为重要，才能起到防腐密封及防渗的效果。
关键词：储罐，边缘保护带，防腐密封，新型材料
随着石油工业的迅速增长和能源需求的不断增加，原油和成品油的储备受到了关注，各类储罐的数量剧增，由于各种原因，储罐事故频繁，经济损失巨大。储罐事故的主要原因是腐蚀和泄漏引起，外腐蚀主要是油罐底板外壁的腐蚀和潮湿的大气腐蚀；内腐蚀主要为罐底、罐壁、罐顶腐蚀，在上述腐蚀状态中，最难以处理的是罐底外板的腐蚀。罐底外边缘板与基础连接处这个地方情况复杂，形状不规则，这个位置防腐密封与防渗层的技术难题一直困扰着业界。
一、储罐边缘底板防腐密封与防渗层的困扰进行初步探析
储罐边缘板防腐密封的难题一直困扰着防腐业界，这个地方的防腐材料要求必须是弹性和可塑性、不固化、密封性好、抗老化和抗紫外线性能要好，能够长时间地起到密封防水保护作用。
一方面由于储罐的基座与罐体底板结合的部位，随着环境温度的变化使底板径向发生伸缩；另一方面由于储罐储存量的载荷变化引起油罐的变形，当储罐进料后由于静液压力作用产生很大的环向应力,使储罐沿半径方向产生水平变位，而边缘板由于与底板牢固地焊在一起无法向外扩张，结果在边缘板处发生变形，从而产生边缘应力，该应力与基座对边缘板的抵抗力共同作用导致底板外环部的塑性变形；当油罐空罐时，罐体恢复原状，边缘板却由于塑性变形而向上翅曲，这样，该处的常规密封防水材料也易密封失效。
根据储罐的变形及其底部外边缘板的腐蚀机理可知，底板防水所采用的防水材料应具有：防水性、耐候性、与边缘板和混凝土基座有较强的附着力，同时又具有较高的弹性。因此，在防腐密封结构中必须采用合适的弹性材料填充罐底边缘板与基座之间的缝隙，组成抗拉缓冲层，既可以适应罐体边缘板运动产生的位移又可以防止腐蚀性介质的渗入。
二 、储罐边缘底板防腐密封与防渗层的改进措施
1、解决思路
选用“GDP耐蚀储罐边缘板防水弹性胶”，耐蚀防水弹性胶是由硅橡胶、氢化橡胶及其它合成高分子材料等进行改性，获得一种纳米级高弹性耐蚀材料。该材料具有粘弹性、抗拉强度高、较强附着力、耐化学品性及抗紫外老化性。该材料为双组份体系，使用方便，通过添加复合阻燃剂，能达到良好的阻燃效果。由耐蚀防水弹性胶配制成弹性胶泥层，可大大提高涂层的抗冲击性和阻尼性，能有效抵挡因大型储罐外边缘板的变化和运行时的振动对缝隙处产生磨振腐蚀，避免造成的涂层开裂。

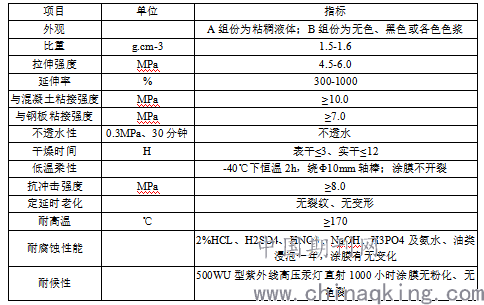

2、技术性能
.png)
3、安装工艺
3.1、施工条件：环境温度低于5℃或相对湿度大于85%严禁施工，且施工时工具及基础表面必须干燥无水，材料应存放于阴凉干燥处。
3.2、边缘板下部处理：边缘板手工除锈（St3）及基层表面的浮锈、灰尘、油污清理干净，混凝土基础松动的地方剔除掉，然后用水泥沙浆补齐、抹平。
3.3、边缘板防腐处理：在涂装有防腐面漆的罐底边缘板外表面（包括侧面壁板150mm）,涂装一道“GDP耐蚀防水弹性胶”。
3.4、边缘板与基座缝隙填充物处理：清理干净的混凝土基础及钢材基体表面，用“GDP耐蚀防水弹性胶”独有配方填充材料及工艺，现场配置成弹性触变胶泥，直接涂刷在边缘板与基座缝隙之间及混凝土上弹性过渡缝中，并形成高*（1.5-2）宽的斜坡，组成耐腐蚀缓冲永久弹固塑胶板性层，并在上表面贴一层专用弹性布。
.png)

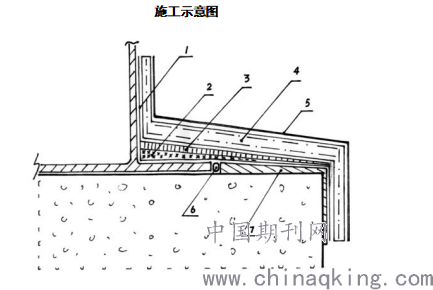

1、第一道底漆 2、一次弹性胶泥 3、二次弹性胶泥 4、专用弹性布
5、弹性面胶 6、混凝土基座弹性过渡缝 7、混凝土台口线
3.5、耐蚀保护层处理：涂装二次弹性触变胶泥，形成耐腐蚀缓冲层后，涂刷二道“GDP耐蚀防水弹性胶”，再贴上一层专用弹性布。
3.6、涂装耐蚀弹性面层处理：从罐体外边缘板以上150mm的罐体外壁处到整个混凝土基面上，用“GDP耐蚀防水弹性胶”涂装二道，组成耐蚀弹性面层。边缘板以上150mm的罐壁胶层厚度约为1.0mm以上，最后在基础外侧涂刷“GDP耐蚀防水弹性胶”，高度约为100mm。最终形成边缘板耐蚀弹性胶防水层的总厚度约为2～3mm。
4、产品特点
4.1、涂刷几道弹性胶实干后整体成膜，无搭接缝及空隙，异构件外表面有完整的耐蚀弹性胶膜；
4.2、对罐壁及水泥的表面粘结剥离强度高，并预埋涤纶弹力网格布，增加防水弹性膜强度；
4.3、对底板与水泥平台缝隙及异构件预设在边缘板与基座缝隙之间及混凝土上弹性过渡缝中与胶膜同类的永久三角型弹性体的缓冲层；
4.4、涂刷工艺为冷涂作业，不需要动火；耐候性好，延伸率高，保证一个大修期十年以上；
三、结束语
本人通过对储罐边缘底板防腐密封与防渗层的探析，形成解决问题的思路，进而寻找到解决的办法，并寻得合适的专业厂家进行联合探究，在我司的储罐大修中得以应用，对比效果非常卓越，具有其他材料不可比拟的优点，不固化、不老化、不脱落，不龟裂、没有裂纹渗漏、可塑性强、密封性好、不存水，不渗水。只要我们认真慎重的对待问题，那么我们就一定能够寻找到最佳解决方案。
参考文献
1. 潘传九著： 《化工设备机械基础（第三版）》 北京：化学工业出版，2018
2. 王巍编著： 《石油化工设备防腐蚀技术》 北京：化学工业出版社，2011
3. 吴健勋 著： 《金属防腐蚀技术》 北京：冶金工业出版社，1998
时间：二O二O年一月
