南京途格冷暖设备有限公司 江苏南京 210000
摘要：本次研究对低温热水地板辐射供暖系统基本情况实行概述，对低温热水地板辐射供暖系统的主要优点加以分析，然后对低温热水地板辐射供暖系统设计重点进行探析，主要目的为明确低温热水地板辐射供暖系统的优势，合理设计并发挥出该系统的应用价值，满足人们对于房屋建筑供暖方面的需要，有效推动建设企业的良好发展。
关键词：低温热水；地板辐射；供暖优点；设计重点
一、低温热水地板辐射供暖系统基本情况概述
低温地板辐射供暖，属于加热管埋放在混凝土填充层/预制沟槽保温板的方式，可在低温热水于管内循环流动，这时地面为加热的状态，表面温度增长到25°C左右，经辐射、部分对流的形式于室内散热，便于为人们提供相应的供暖服务。地暖供暖技术来源于国外，进到我国由于其节能环保舒适，逐渐成为住宅采暖方式广泛推广，在层高较高的高档大厅，游泳馆和图书城以及对生活品质要求较高的场所中均能获得较好的供暖效果。
二、低温热水地板辐射供暖系统的主要优点分析
（一）低温热水地板辐射供暖系统舒适、卫生优点
1、舒适优点
以往，使用的散热器供暖热量集中于房屋中部、上部，具有上热、下凉特点，而且会使人产生口干舌燥的感受。地暖系统作以均匀辐射散热，室内地面温度均衡，而且室温经下而上递减，地板供暖的时候＜1.8m人员活动区，平均温度约为20°C，温度梯度分布、理想温度供暖方式无较大差异性，此时温度分布使人感到舒适，符合人体温足凉顶，有助于促进人体血液循环。
2、卫生优点
散热器表面温度＞80°C会产生气流团，这时构成灰尘扰动的几率增加，墙壁、顶棚为被熏黑的状态。地暖供热媒温度比较低、室内温度均匀，而且热空气对流波动及流速均较低，不易于引发室内灰尘扬起的现象，如此利于确保室内的卫生状况。
（二）低温热水地板辐射供暖系统节能和高效优点
1、节能优点
可通过联系实感温度确定人们对室内热环境的感受，于相同供暖温度条件下地暖实感温度较散热器实感温度高出2°C左右，所以房间设计温度较对流供暖降低2°C左右。通过研究发现室温降低1°C约可节省能源8%，因地暖热媒温度比较低、输送中热损失比较小，所以地暖供热比散热器供热节能＞15%，热源地暖使用热媒温度普遍较低，可以很好利用低频位热源，比方说：太阳能、地源热水、热泵热水及热电厂余热。可达到节约能源、降低废气和废渣排放的效果，及节能环保的效果。热泵与地源机组夏季能提供空调冷源、冬季能够提供热水、温度约为45°C，趋于该种状态节省实际运行及管理成本的同时，利于很好的经济环保。
2、高效优点
散热器系统消耗较多金属材料，地暖管道多为塑料材质，所以施工简便、操作性，实际施工的时间不会很长，且可严格控制施工成本，满足经济性需要。
（三）低温热水地板辐射供暖系统节省空间优点
考虑到建筑造型、应用功能因素，所以会使用大开间、低窗/全玻璃目式，这时布置散热器对美观、安装状况均会构成直接影响，建议使用地暖供暖。因地暖安装比较隐蔽，不占用室内空间，能更好的布置家具、装修，和暖气片比较增加2.5%左右室内应用面积。
（四）低温热水地板辐射供暖系统智能控制优点
地暖系统参照达到国家节能相关标准、分户调温来调流量标准，经调节分配器总管、不同支环路调节阀开度方式，对所有房间温度加以严格控制，从而确保室内温度为均衡的状态，满足人们的实际居住需求。
（五）低温热水地板辐射供暖系统保温隔音及热稳定性优点
地暖系统因设置了保温层，所以可达到比较理想的隔音效果，混凝土厚度较厚并可将砂浆层当作蓄热结构，便于提高系统的蓄热方面能力。热惰性较强、热稳定较佳，可以抵抗外界干扰，如果处于间歇供暖状态下也不会产生大幅度室内温度变化的现象，在办公楼、学校中应用间歇供暖项目，在节能方面的应用优势均比较突出。
（六）低温热水地板辐射供暖系统使用时间长、安全优点
地暖系统使用的为塑料管、应用时间约为50年，较一般焊接钢管高，因此地埋盘管使用的为整根管铺设，地下没有接头，不会产生渗漏的现象。管道没有发生腐蚀的状态下，保证系统稳定运行的同时，定期应做好过滤器检查工作，以便严格控制维护的费用。
三、低温热水地板辐射供暖系统设计重点探析
（一）耗热量计算要点
参照民用建筑供暖通风、空气调节设计相关规范设计，发现建筑物耗热量涉及基本、附加，以及加热冷风深入等耗热量参数，计算耗热量和传统散热器相对比，敷设加热管建筑地面、墙面的时候，没有经地面/墙面于外部传热负荷，这时房间外围结构热负荷无敷设加热管辐射面传热负荷，该部分符合计算需对辐射供暖房间热媒供热量中进行计算。除此之外，地暖设计计算较散热器供暖计算温度低2.5°C左右，部分设计人员没有引起重视，如果依旧使用的为散热器供暖计算温度，则会发生能源浪费的问题。散热器、地暖相关情况对比，将表1。

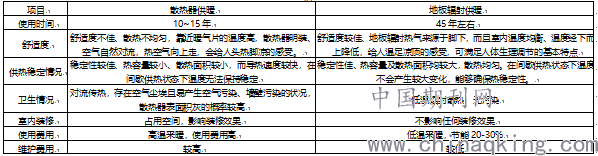

表1 散热器、地暖相关情况对比分析
（二）供热房间伸缩缝布置设计要点
混凝土线膨胀系数约为每分钟10*10-6m，混凝土现浇板受热后出现变形问题，这时体积膨胀且于周围发生延伸，热量降低后体积减小、主要集中在中心位置，如此热胀冷缩状态下现浇板会发生变形应力，完成地板供暖工作后温度应力加大，便于防止产生样板长的方向出现裂缝现象。趋于该种条件下，应力传递到墙上的几率增加，而且会引发墙体裂缝状况，设置伸缩缝于低温热水地板辐射供暖中应用可发挥重要的作用。联系辐射供暖技术、供冷技术标准发现，地面面积＞28m²/边长或＞5m，建议遵循＜5m间距设置伸缩缝，将宽度设置为＜8mm，填充层、墙和柱等，垂直构件交接位置预留不间断伸缩缝，将宽度设置为8mm左右，这时伸缩缝中可充填高发泡聚乙烯泡沫塑料。
（三）室内环路设计要点
对低温热水地板辐射供暖系统室内环路设计的过程，需要每个区域单独设置环路，然后结合房屋各区域对温度加以调节，以此提高用户的居住舒适度。与此同时，参照温度要求如果为相同房间可使用同一温控，比方说客厅、餐厅。温控小于或等于3路，究其原因和负担房间过多会对房间温度调节状况，造成直接影响有关，所以需在1个温控上严格控制负担数量。
（四）工艺、材料选择设计要点
供暖结构层厚度≥80mm，较没有设有地板辐射供暖地面高程3cm左右，这时加热管的间距设置为150-300mm左右。保温材料、厚度可应用发泡聚苯乙烯板/物理性能一致的水泥膨胀珍珠岩/水泥蛭石层，将厚度设置为20mm左右。如果为面积较大地板，建议即那个45m²布设一个5mm左右膨胀缝，在膨胀缝中充填弹性膏，管道穿越膨胀缝位置后配备柔性套管。在此之后，使用加热管、参照达到国际标准交联聚乙烯管、铝塑复合管及聚丁烯管等，将管材的直径设置为16-20mm左右。管材长度＜每路90m。此外，地面载荷＞18kN的时候加热管上铺设填充加固构造，加热管铺设于潮湿房间，比如：盥洗室、厨房，在充填层下做防水层。
（五）集水器应用设计要点
集水器为每一层平面设1个，分配回路的数量主要为小于10个，集水器进水口前设过滤器，可以防止发生异物进到地板下加热管内部的问题，连接相同集水器不同组加热盘管，集水器水平安装中心距地面＞220mm；垂直安全的过程中集水器下端、距离地面的距离设置为180mm左右。
（六）铺设设计要点
对于管道室内装修设计的时候来讲，铺设位置远离热源、禁止于炉灶/火源上方，和水平管直接接触，同时管道不可穿过烟道及风道，防止在存在腐蚀性气体状态下配置连接件。另外，管道室内安装期间埋设于楼板中，可直接埋于混凝土层/砂浆找平层，埋于墙体内部时设置沟槽中，通过码钉固定、砂浆找平处理。管道穿过楼板/墙壁的过程，建议安装套管、管道和集水器连接使用管接头、焊于集水器，与短管保持连接，但这个过程应禁止直接和集水器进行焊接。
结束语：
经研究发现低温热水地板辐射供暖系统具有舒适、卫生、节能、高效、节省空间、智能等多方面的优势，所以需保证该系统设计的有效性、可行性，以耗热量计算、供热房间伸缩设置、工艺和材料选择、集水器应用等方面出发，做出合理的设计，进而考虑到实际需要进行设计，进而满足企业自身及用户相关低温热水地板辐射供暖系统的要求。
参考文献：
[1]Li Jingwei. 低温热水地板辐射供暖的优点分析及设计要点[J]. 山西建筑，2019，045（004）：139-140.
[2]李静玮. 低温热水地板辐射供暖的优点分析及设计要点[J]. 山西建筑，2019（04）：139-140.
[3]杨思思. 低温热水地板辐射采暖系统设计施工与前景展望[J]. 建筑工程技术与设计，2018，000（026）：558.
